Подробная информация о продукте:
Оплата и доставка Условия:
|
| Длина волны: | 1260-1650nm | Температура хранения: | -40 | +85°C |
|---|---|---|---|
| Порт: | 1x8 1x16 | Гарантия: | 3 года |
| Соединитель: | SC/UPC LC/APC | Применение: | Связи CATV |
Обзор продукции

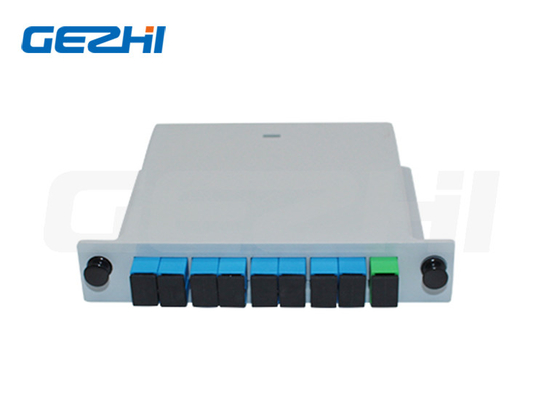

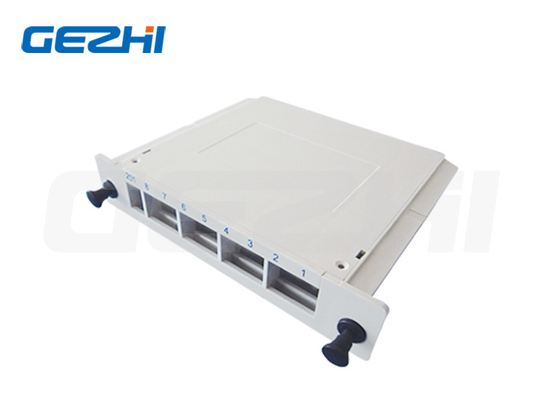

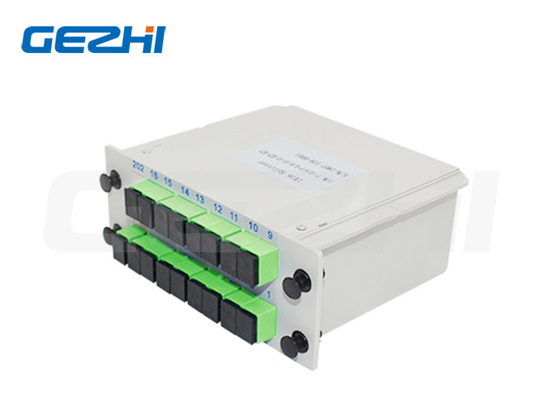

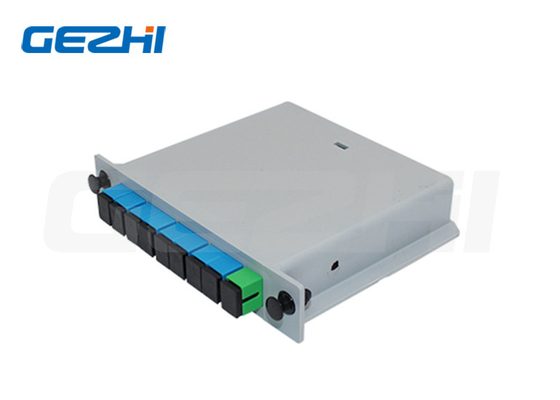

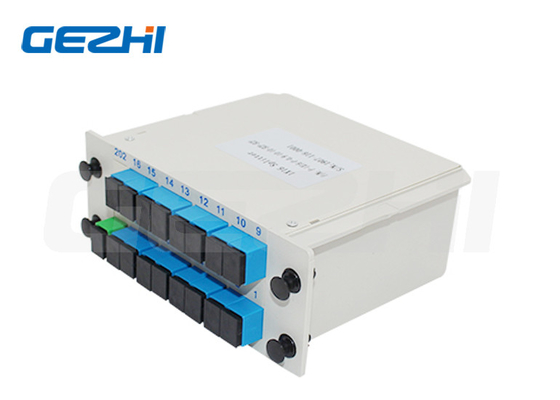

1x8 1x16 SC/APC LC/APC Кассетная карта вставка PLC разделитель модуль
Разделитель ПЛК
PLC Splitters - это разветвляющие устройства, которые используются для распределения оптических сигналов в нескольких местах для обработки.часто необходимо разделить оптический сигнал на множество идентичных сигналов, или объединить много сигналов в один сигнал.PLC Splitter (Planar lightwave circuit splitter) - это тип устройства управления оптической мощностью, которое изготавливается с использованием технологии оптического волновода кремнияОни предназначены для FTTx пассивных оптических сетей, CWDM, DWDM и оптических кабельных телевизионных систем.PLC Splitter отвечает за распределение оптических сигналов из центрального офиса (CO) в несколько мест.Мы предоставляем целые серии 1*N и 2*N разделителей, которые адаптированы для конкретных приложений.
Особенности и применение
| Особенности | Заявления |
| * Низкая потеря вставки * Низкий уровень ПДЛ * компактный дизайн * Хорошая однородность между каналами * Широкая длина волны: от 1260nm до 1650nm * Широкая рабочая температура: от -40°C до 85°C * Высокая надежность и стабильность |
* Системы FTTX * Сети PON * CATV-ссылки * Распределение оптического сигнала |
Спецификации
| Параметр | Спецификация разделителя 1xN PLC | ||||||
| Рабочая длина волны (нм) | 1260 ~ 1650 | ||||||
| Тип | 1х2 | 1х4 | 1х8 | 1х16 | 1х32 | 1х64 | |
| Потеря вставки (dB) | Типичный | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Макс | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Однородность (dB) | Типичный | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Макс | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) Макс | Типичный | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Макс | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Длина волны Потеря отдела ((dB) |
Типичный | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Макс | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Температура Убытки отдела |
Типичный | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Макс | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Директивность (dB) Min | 55 | ||||||
| Потеря возврата (dB) Min | 55 ((50) | ||||||
| Рабочая температура (°C) | -40 ~ +85 | ||||||
| Температура хранения (°C) | -40 ~ +85 | ||||||
| Длина волокна | 1м или на заказ | ||||||
| Тип волокна | G657A | ||||||
| Тип соединителя | Настраиваемый | ||||||
| ПЛК-разделитель (PLC Splitter) Голые волокна (мм) | 4х4х40 | 4х4х40 | 4х4х40 | 4х7х50 | 4х7х50 | 4х12х60 | |
| ПЛК-разделитель (мм) | 4х4х40 | 4х7х60 | 4х7х60 | 4х12х60 | 6х20х80 | 6х40х100 | |
| Модуль разделения ПЛК (мм) | 100х80х10 | 100х80х10 | 100х80х10 | 120х80х18 | 120х80х18 | 141х115х18 | |
| ПЛК-разделитель-раковина-монтаж ((мм) | 19 ‰ 1U 2U Рамочная коробка, коробка LGX, коробка ODF | ||||||
| Главный врач | ХХХ | XX | XX | XX | XX | XX |
|
Порт Конфигурация |
Тип модуля | Тип кабеля | Длина волокна | Коннектор ввода |
Выпуск соединитель |
|
|
G=Gezhi P=PLC
|
102=1х2 104=1х4 108=1х8 116=1х16 132=1х32 164=1х64 204=2х4 208=2х8 216=2х16 232=2х32 264=2х64 |
BF=голые волокна BL=без блоков MO=Модуль LG=LGX коробка RM=Стационарная установка CB=Кассетная коробка XX = на заказ
|
00=ничего 09=900um Пропускная трубка 20=2,0 мм 30=3,0 мм |
05=0,5 м 10=1,0 м 15=1,5 м 30=3,0 м 40=4,0 м 50=5,0 м ..... |
0=ничего 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = индивидуальное |
0=ничего 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = индивидуальное |
