| Brand Name: | GEZHI or OEM |
| Номер модели: | GZ-PLC100x |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Delivery Time: | 5-8 дней работы |
| Payment Terms: | T/T, западное соединение, T/T |
Обзор продукции

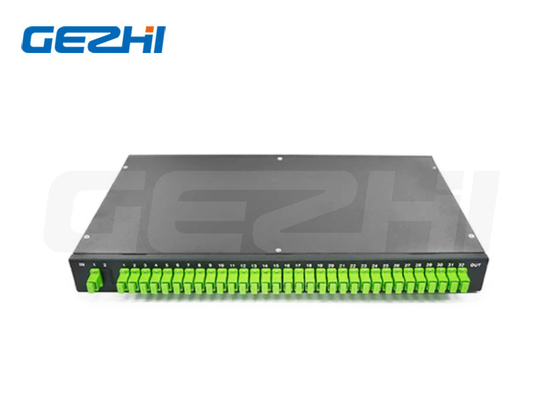

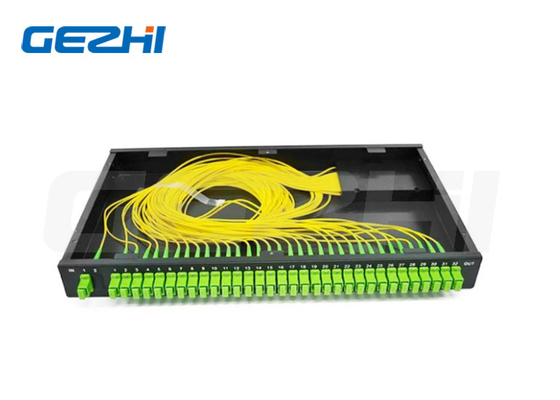

1X8 1X16 Fiber PLC Splitter Rack Mount для пассивной оптической сети
Разделитель ПЛК
Rack Mount PLC splitter box - это интегрированное волноводное оптическое устройство распределения мощности на основе кварцевого субстрата.высокая надежность и хорошая спектральная однородностьОсобенно подходит для пассивных оптических сетей (EPON, BPON, GPON и т.д.) для подключения локальных и терминальных устройств и достижения разделения оптического сигнала.Мы можем предоставить 1xN и 2xN серии продуктов и настроить оптические разделители для клиентов в различных ситуациях.
Особенности
* Низкая потеря вставки
* Низкий уровень ПДЛ
* компактный дизайн
* Хорошая однородность между каналами
* Широкая длина волны: от 1260nm до 1650nm
* Широкая рабочая температура: от -40°C до 85°C
* Высокая надежность и стабильность
Заявления
* Системы FTTX
* Сети PON
* CATV-ссылки
* Распределение оптического сигнала
Спецификации
| Параметр | Спецификация разделителя 1xN PLC | ||||||
| Рабочая длина волны (нм) | 1260 ~ 1650 | ||||||
| Тип | 1х2 | 1х4 | 1х8 | 1х16 | 1х32 | 1х64 | |
| Потеря вставки (dB) | Типичный | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Макс | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Однородность (dB) | Типичный | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Макс | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) Макс | Типичный | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Макс | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Длина волны Потеря отдела ((dB) |
Типичный | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Макс | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Температура Убытки отдела |
Типичный | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Макс | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Директивность (dB) Min | 55 | ||||||
| Потеря возврата (dB) Min | 55 ((50) | ||||||
| Рабочая температура (°C) | -40 ~ +85 | ||||||
| Температура хранения (°C) | -40 ~ +85 | ||||||
| Длина волокна | 1м или на заказ | ||||||
| Тип волокна | G657A | ||||||
| Тип соединителя | Настраиваемый | ||||||
| ПЛК-разделитель (PLC Splitter) Голые волокна (мм) | 4х4х40 | 4х4х40 | 4х4х40 | 4х7х50 | 4х7х50 | 4х12х60 | |
| ПЛК без блоков (мм) | 4х4х40 | 4х7х60 | 4х7х60 | 4х12х60 | 6х20х80 | 6х40х100 | |
| Модуль разделения ПЛК (мм) | 100х80х10 | 100х80х10 | 100х80х10 | 120х80х18 | 120х80х18 | 141х115х18 | |
| ПЛК-разделитель-раковина-монтаж ((мм) | 19 ‰ 1U 2U Рамочная коробка, коробка LGX, коробка ODF | ||||||
|
|
|
