| Brand Name: | GEZHI |
| Номер модели: | GZ-1x24 ПЛК-разделитель |
Описание продукта:

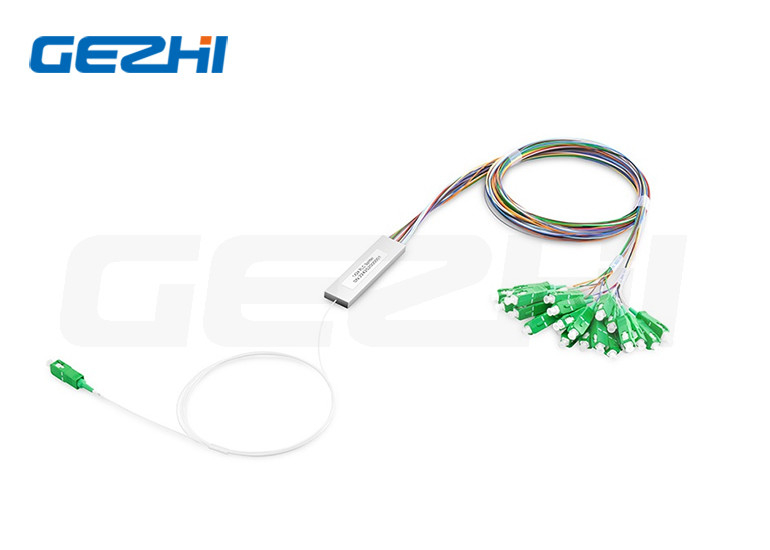

1x24 SC/APC Fiber PLC Splitter Бесблочный мини-модульный разделитель
1x24 ПЛК-разделитель
Планарный световой волновой схемы (PLC) разделитель, PLC разделители используются для распределения или объединения оптических сигналов.Он основан на технологии плоской световой волны и обеспечивает недорогое решение распределения света с небольшим форм-фактором и высокой надежностью.
1xN PLC splitters - это точный процесс выравнивания, позволяющий равномерно разделить один оптический вход на несколько оптических выходов.в то время как 2xN PLC разделители разделяют двойной оптический вход в несколько оптических выходовНаши разделители PLC предлагают превосходные оптические характеристики, высокую стабильность и высокую надежность для удовлетворения различных требований приложения.
Мы предоставляем различные 1xN и 2xN PLC блок-бесплатных разделителей, в том числе 1x2, 1x4, 1x8, 1x16,1x32, 1x64 блок-бесплатных волокна типа PLC разделитель и 2x2, 2x4, 2x8, 2x16, 2x32,Сплиттеры ПЛК типа 2x64 безблоковых волокон.
Особенности
◆Хорошая однородность и небольшие потери при вставке
◆Сниженные полярные потери
◆Отличный механический
◆Стабильность Телекордия GR-1221 и GR-1209
◆Окружающая среда: от -40 до +85°C
◆Высокое соотношение поляризации и отличная однородность
Заявления
◆волокно в точку (FTTX)
◆Фиброволокно (FTTH)
◆Пассивные оптические сети ((PON, GEPON)
◆Локальные сети (LAN)
◆кабельное телевидение (CATV)
◆Оборудование для испытаний
Технические параметры
| Параметр | Спецификация разделителя 1xN PLC | ||||||
| Рабочая длина волны (нм) | 1260 ~ 1650 | ||||||
| Тип | 1х2 | 1х4 | 1х8 | 1х16 | 1х32 | 1х64 | |
| Потеря вставки (dB) | Типичный | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| Макс | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Однородность (dB) | Типичный | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| Макс | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL ((dB) Макс | Типичный | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| Макс | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
Длина волны Потеря отдела ((dB) |
Типичный | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| Макс | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Температура Убытки отдела |
Типичный | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Макс | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Директивность (dB) Min | 55 | ||||||
| Потеря возврата (dB) Min | 55 ((50) | ||||||
| Рабочая температура (°C) | -40 ~ +85 | ||||||
| Температура хранения (°C) | -40 ~ +85 | ||||||
| Длина волокна | 1м или на заказ | ||||||
| Тип волокна | G657A | ||||||
| Тип соединителя | Настраиваемый | ||||||
| ПЛК-разделитель (PLC Splitter) Голые волокна (мм) | 4х4х40 | 4х4х40 | 4х4х40 | 4х7х50 | 4х7х50 | 4х12х60 | |
| ПЛК без блоков (мм) | 4х4х40 | 4х7х60 | 4х7х60 | 4х12х60 | 6х20х80 | 6х40х100 | |
| Модуль разделения ПЛК (мм) | 100х80х10 | 100х80х10 | 100х80х10 | 120х80х18 | 120х80х18 | 141х115х18 | |
| ПЛК-разделитель-раковина-монтаж ((мм) | 19 ‰ 1U 2U Рамочная коробка, коробка LGX, коробка ODF | ||||||
Материал высокого качества и стабильности
|
|
|
|
Нечувствительные волокна |
Керамические феррулы из наноциркония |
Коннекторы SC/APC |
Информация о заказах
|
Частые вопросы
|
|
