| Brand Name: | GEZHI |
| Номер модели: | GZ-FWDM |
Описание продукта:

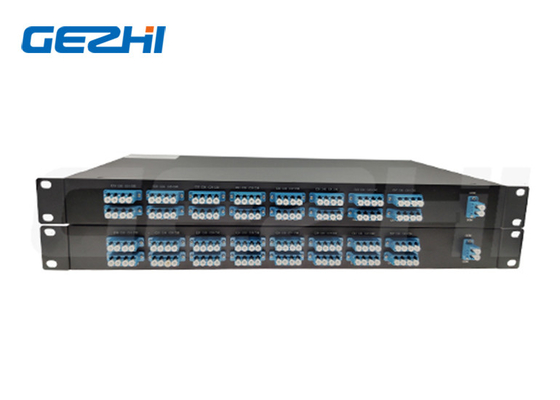

Мультиканальный 40CH фильтр DWDM Mux Demux Multiplexer с 1RU 19" стойкой
40CH DWDM с интерфейсом оптического адаптера LC/UPC.1x40 Filter DWDM Mux Demux представляет собой 40-канальный автономный продукт в компактной раме 1RU, который способен к мультиплексированию на плотной длине волны (DWDM) и демольтиплексированиюБлагодаря плотному соотношению сигнала к волокну, 40CH Filter DWDM mux demux идеально подходит для дальнего транспорта оптических сигналов.Используйте его для мультиплекса и транспортировки большого количества сигналов различных форматов по всему двойному волокну.
Особенности
◆Изоляция высоких каналов
◆ на основе тонкопленочного фильтра
◆Сниженные полярные потери
◆ возможности мультиплексера и демольтиплексера в одном кадре
Заявления
◆Серьезные системы WDM
◆Доступ к корпоративным сетям
◆Связи по оптическому волокну CATV
◆Метросети
Технические параметры
| Параметр | Спецификации | Единица | Комментарий | ||
| Минуты | Макс | ||||
| Канал ввода | 1 | ||||
| Выходной канал | 48 | 32,40. 44. 48 каналов доступны | |||
| Расстояние между каналами | 100 | В ГГц | |||
| Справочная пропускная полоса | - Двенадцать.5 | 12.5 | В ГГц | ||
| Точность длины волны | -50 | 50 | pm | Относительно сети МСЭ | |
| Пропускная способность 1 дБ |
0.2 ((G) 0,4 ((F) |
nm |
Тип газификации или плоской вершины
|
||
| Пропускная способность 3 дБ |
0.4 ((G) 0,6 ((F) |
nm | |||
| I.L. | 4.5 | ДБ | Худший случай в пропускной полосе МСЭ | ||
| И.Л. ЮНИ. | 1 | ДБ | |||
| Ripple | 0.7 | ДБ | Изменение потерь в пропускной полосе МСЭ | ||
| PDL | 0.5 | ДБ | Максимальное значение в пропускной полосе МСЭ | ||
| Соседний переходный звук | 25 | ДБ | Худший случай в пропускной полосе МСЭ | ||
| Несопределенный переходный звук | 30 | ДБ | Худший случай в пропускной полосе МСЭ | ||
| Общий переходный звук | 22 | ДБ | Кумулятивная перекрестная связь всех других каналов | ||
| Возвратные потери | 40 | ДБ | |||
| Максимальная постоянная оптическая мощность | 250 | мВт | Максимальная входная оптическая мощность | ||
| Хроматическая дисперсия (CD) | - 20 | +20 | пс/нм | ||
| PMD | 0.5 | пс | |||
Механический чертеж
Размер упаковки 120 мм х 70 мм х 10 мм для Mux/ Demux.
