| Brand Name: | GEZHI |
| Номер модели: | GZ-WM100x |
Описание продукта:

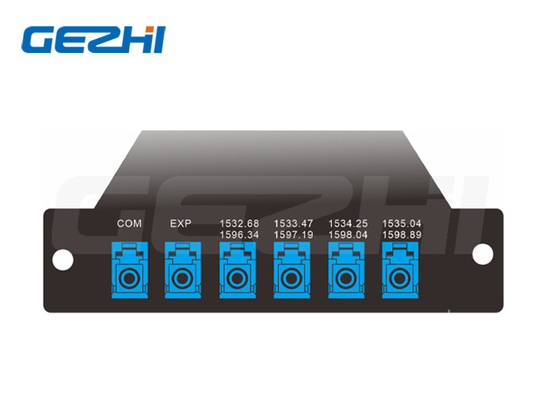

Мультиплексер с длиной волны 4 или 8 портов WM1 NG-PON2 для системы PON
NG-PON2 (также известный как TWDM-PON) - это стандарт телекоммуникационной сети для пассивной оптической сети (PON).соответствующие до 10 Гбит/с симметричных скоростей вверх по течению/вниз по течению, доступных для каждого абонента.
GEZHI Photonics поставляет модули WM1 и CEx, соответствующие требованиям NG-PON2.он объединяет и отделяет двухнаправленную передачу DWDM в полосах C и L.
Особенности
◆Низкая потеря вставки
◆Изоляция высокого канала
◆Отличная экологическая защита
Заявления
◆СИСТЕМА WDM
◆ПОН-СИСТЕМА
◆FTTH-сети доступа
Технические параметры
| Параметр | Единица | Стоимость |
| Центральная волна | Порт 1 | 1532.68 / 1596.34 |
| Порт 2 | 1533.47 / 1597.18 | |
| Порт 3 | 1534.25 / 1598.04 | |
| Порт 4 | 1535.04 / 1598.89 | |
| Пропускная полоса | nm | ±0.12 |
| Потеря вставки | ДБ | ≤ 2.0 |
| Ripple | ДБ | ≤ 0.4 |
| Изоляция | ДБ | Соседний канал ≥ 30 |
| ДБ | Несоседствующий канал ≥36 | |
| ДБ | Усовершенствовать канал ≥11 | |
| Директива | ДБ | ≥ 55 |
| Возвратные потери | ДБ | ≥ 50 |
| Потери, зависящие от поляризации | ДБ | ≤ 0.3 |
| Дисперсия поляризации | пс | ≤ 0.2 |
| Операционная температура | °C | -5~+75 |
| Температура хранения | °C | -40 ~ +85 |
Примечание: Спецификация на заказ доступна.
Указанные выше характеристики включают потерю соединителя.
Диаграмма мультиплексера длины волны WM1
Информация о заказах
| Модель | Канал | Конфигурация | Тип упаковки | Тип кабеля | Длина волокна | Коннектор |
|
WM1 S=Уточнить |
04=4канал 08=8канал S=Уточнить |
M=Mux D=Demux A=Mux+Demux |
A0 = коробка ABS 80x60x12 мм A1=коробка ABS 100x80x10 мм A2 = коробка ABS 120x80x18 мм A3=коробка ABS 140x115x15 мм L1=LGX 129*29*130 мм L2=LGX вставка в раковину 2 слота L4=LGX вставка в 4слотную стойку R1=19" 1 U Rack R2=2слот 19′′1U Rack R4=4слот 19′′1U Rack S=Уточнить |
00=Ничего 09=900um свободная трубка |
00=Ничего 05=0,5 м 10=1,0 м |
00=ничего LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=Уточнить |
Частые вопросы
|
|
