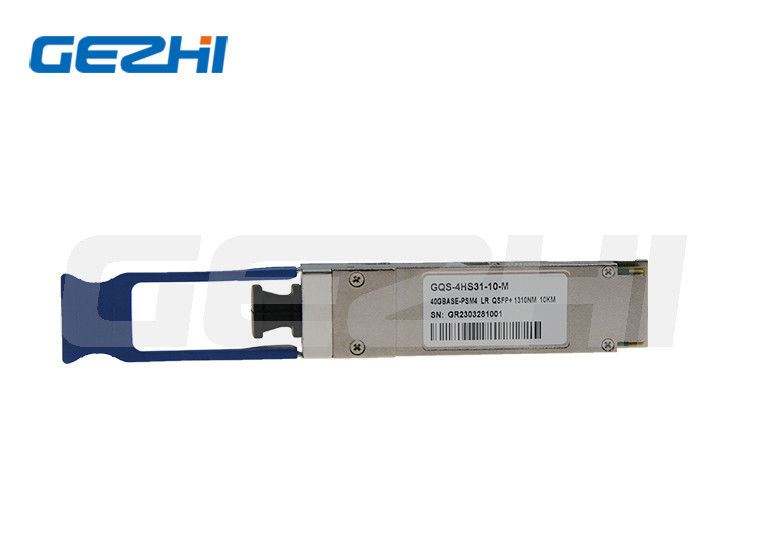

40 Гбит/с QSFP+ приемопередатчик с длиной волны 1310 нм и расстоянием передачи 10 км Модуль приемопередатчика волокна

40G QSFP+ LR4 1310nm 10km SMF модуль волоконного передатчика

Описание

Этот продукт представляет собой модуль приемопередатчика, предназначенный для оптических коммуникаций в диапазоне 2 м-10 км. Конструкция соответствует стандарту IEEE P802.3ba 40GBASE-LR4.Модуль преобразует 4 входных канала (ch) электрических данных 10 Гбит/с в 4 оптических сигнала CWDM, и мультиплексирует их в один канал для оптической передачи 40 Гбит/с. С другой стороны, на стороне приемника модуль оптически демультиплексирует вход 40 Гбит/с в сигналы 4 каналов CWDM,и преобразует их в 4-канальный выход электрических данных.

Центральные длины волн 4 каналов CWDM составляют 1271, 1291, 1311 и 1331 нм в качестве членов сетки длин волн CWDM, определенной в ITU-T G694.2Он содержит двойной LC-коннектор для оптического интерфейса и 148-прицепный коннектор для электрического интерфейса.в этом модуле должно применяться одномодовое волокно (SMF).

Продукт спроектирован с форм-фактором, оптическим/электрическим соединением и цифровой диагностикой.

Особенности

4-канальный полнодуплексный модуль приемопередатчика
До 11,2 Гбит/с передачи данных по каналу
Максимальная длина соединения 10 км
4 CWDM-полосы MUX/DEMUX дизайн
Встроенные цифровые диагностические функции
Форм-фактор QSFP+ с горячим подключением
Одно 3. 3В питание
Рабочая температура: от 0 до 70°C
Соответствует требованиям RoHS 6 (без свинца)
Цифровой диагностический монитор (DDM)
Потребление энергии < 2 Вт

Применение

Коммутатор, маршрутизатор и HBA
4CH SDR, DDR и QDR
40G телекоммуникационные соединения на стороне клиента

Оптические характеристики передатчика
