Коннектор |
Волоконный канал |
|
|

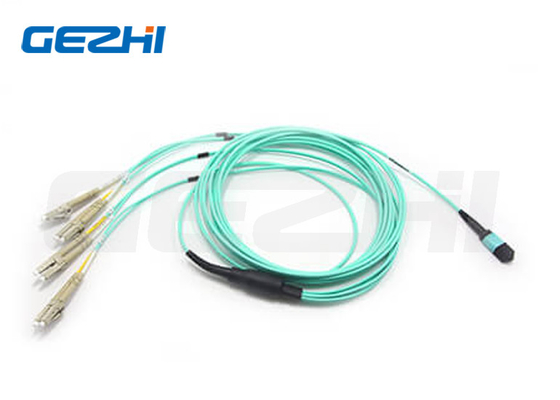

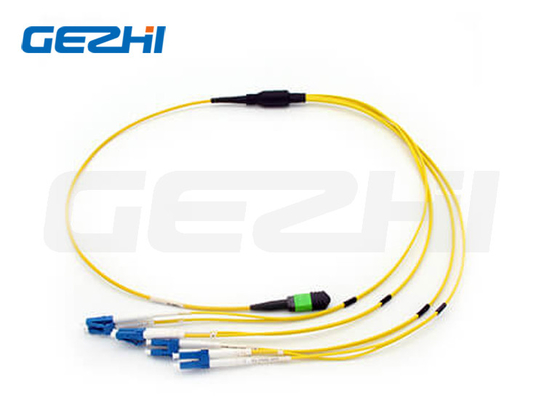

Женские соединители MPO |
8 Волокна |
Примечание: женский разъем должен быть соединен с мужским типом разъема. |
Коннектор |
Ссылка |
Подробная информация о жилье |
MPO однорежимный режим |
IEC 61754-7 |
SM APC: зеленые разъемы + черный багажник (MPO с стандартными потерями)
SM APC: Желтые разъемы + черный багажник (Super low loss MPO)
|
MPO мультимод |
IEC 61754-7 |
OM1&OM2 PC: бежевые разъемы + черный сапог (Standard Loss MPO)
OM3&OM4 PC: Аква-коннекторы + черный сапог (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet соединители + черный бот (стандартная потеря MPO)
|
· Соответствует стандарту IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) соответствие
· Структурированная кабельная линия по ТИА-568-С
· Соответствует стандарту 10G Fiber Channel
· 40G и 100G IEEE 802.3
Прочие соединители Промышленный стандарт:
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 и JIS C5973.
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 и JIS C5973.
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 и JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 и JIS C5973 и т.д.
E2000: IEC61754-15
Доступно для:
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
Индекс 3D-интерференции MPO на конечном лице
Пункт (IEC-61300-3-30) |
Минимальная |
Максимальная |
Радиус кривизны (мм) |
ROC-X ((ABS) |
2000 |
|
ROC-Y ((ABS) |
50 мм |
|
Угол |
Угол X |
-0,2° |
-0,2° |
Угол Y |
АПК |
70,85° |
80,15° |
ПК |
-0,2° |
-0,2° |
Высота волокна (нм) |
1000 нм |
3500 нм |
Макс.Дх.Все волокна: |
- 300 нм. |
300 нм |
Д.Адж: |
- 300 нм. |
300 нм |
Д.Х.Ав. Волокно: |
- 300 нм. |
300 нм |
Корневой Дип: |
СМ |
Никаких |
Никаких |
ММ |
-200 нм. |
300 нм |
Индекс интерференций 3D геометрии конечного лица
Положения |
Коннектор |
ПК Конечная сторона |
APC Конечная сторона |
Радиус кривизны |
SC/FC/ST |
10 ~ 25 мм |
5 ~ 12 мм |
LC/MU |
7 ~ 25 мм |
5 ~ 15 мм |
Оффсет вершины |
≤ 50 мм |
Высота волокна |
+/- 100 нм |
Угловое смещение |
Я не знаю. |
8°± 0,5° |
LC Качество конечной поверхности (SM)
Зона |
Диапазон (μm) |
Поцарапания |
Недостатки |
Ссылка |
A: Ядро |
0-25 |
Никаких |
Никаких |
IEC 61300-3-35:2015 |
B: облицовка |
от 25 до 115 |
Никаких |
Никаких |
C: Клей |
от 115 до 135 |
Никаких |
Никаких |
D: Контакт |
от 135 до 250 |
Никаких |
Никаких |
E: Остальная часть ферруля |
Никаких |
Никаких |
LC Качество конечной поверхности (MM)
Зона |
Диапазон (μm) |
Поцарапания |
Недостатки |
Ссылка |
A: Ядро |
от 0 до 65 |
Никаких |
Никаких |
IEC 61300-3-35:2015 |
B: облицовка |
от 65 до 115 |
Никаких |
Никаких |
C: Клей |
от 115 до 135 |
Никаких |
Никаких |
D: Контакт |
от 135 до 250 |
Никаких |
Никаких |
E: Остальная часть ферруля |
Никаких |
Никаких
|
Рисунок кабеля
