| Brand Name: | GEZHI or OEM |
| Номер модели: | FSW-1x48-1U |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Payment Terms: | T/T, Western Union |

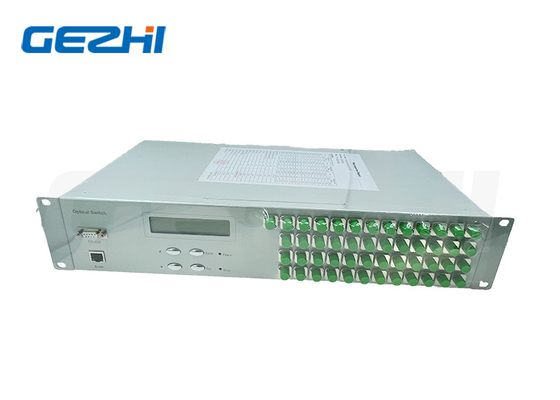

FSW 1x48 оптоволоконный коммутатор 19 дюймов 2U Rackmount 1260 ~ 1650nm Single Mode
Описание продукта
1x48 оптический переключатель, установленный на стойке, представляет собой вид устройства управления оптическим путем, которое выполняет функцию управления и переключения оптического пути. it can choose working optical path switch manually with button and also control optical path switch or scan in frequency the optical switch which need to be monitored with rs 232 port and ethernet port.
GEZHI Photonics может поставлять полный спектр схем с коммутаторами из 1x2,1x4,1x8,1x12,1x16, 1x24,1x32,1x48,1x64,1x128 до 1x512 оптоволоконного переключателя.
Особенности
1.SerialNet, высокая надежность, высокая стабильность
2Визуальный дисплей, удобная эксплуатация
3.RS232 Управление и дистанционное управление Ethernet RJ45
4Канал и временной интервал автоматического сканирования могут быть настроены
5Прозрачный сигнал передачи, высокая стабильность и надежность
Заявления
1.FITL
2. Система поддержания
3.Автоматическое измерение
4.Оптическая сеть дистанционного мониторинга кабельного мониторинга
Технический индекс
| Параметр | Единица | 1х4 | 1х8 | 1х12 | 1х16 | 1х24 | 1х32 | 1х48 | 1х128 |
| Диапазон длины волны | nm | 1260 ~ 1650 или на заказ | |||||||
| Испытание длины волны | nm | 1310/1550 или на заказ | |||||||
| Потеря вставки (макс.) | ДБ | ≤ 1.0 | ≤ 1.0 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | ≤ 2.0 |
| Возвратные потери | ДБ | SM ≥ 50 | |||||||
| Прослушивание | ДБ | ≤ 70 | |||||||
| PDL | ДБ | ≤ 0.05 | |||||||
| WDL | ДБ | ≤ 0.25 | |||||||
| TDL | ДБ | ≤ 0.20 | |||||||
| Повторяемость | ДБ | ≤ 0.02 | |||||||
| Время переключения | мс | ≤10 (соседний канал) | |||||||
| Оптическая мощность | мВт | ≤ 500 | |||||||
| Тип волокна | Ну, да. | 9/125 | |||||||
| Коннектор | / | FC, SC, LC, ST, SMA или на заказ | |||||||
| Порт мониторинга | / | RJ45 & RS232 или на заказ | |||||||
| Рабочий источник питания (тип розетки) | V | AC:220V (50/60Hz) или DC:36V~72V | |||||||
| Операционная температура | °C | -10 ~ +60 | |||||||
| Температура хранения | °C | -40 ~ +85 | |||||||
| Размеры стойки | мм | 1U L483XW230XH44.5 (до 16 каналов) настройка доступна. | |||||||
|
2U L483XW230XH89 (до 36 каналов) настройка доступна. 2U L483XW350XH89 (до 64 каналов) настройка доступна. |
|||||||||
| 3U L483XW350XH133.5 (до 128 каналов) настройка доступна. | |||||||||
| 4U L483XW350XH178 (до 256 каналов) настройка доступна. | |||||||||
Рисунок панели

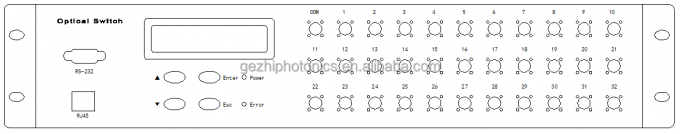

Передняя панель
1xN≤16 Оптический переключатель 19 ‰1U
1xN≤36 Оптический переключатель 19?? 2U

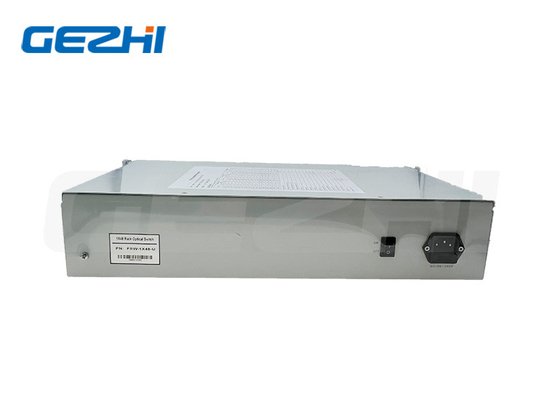

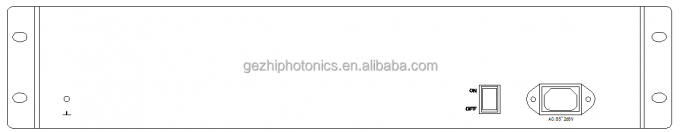

Задняя панель
Информация о заказе
OSW-XxX-X-XX-X-XX-XX-XX-XX-XX
| ОСЗ | Режим | Длина волны | Пакет | Тип волокна | Силовое питание | Коннектор |
| 1х4 1х8 1х16 1х32 1х64 1х128 S=Спецификация |
S=SM M=MM |
85=850 нм 13=1310 нм 15=1550 нм 85/13=850/1300 13/15=1310/1550 нм 460 нм 780 нм 980 нм S=Уточнить |
1U=1U Ракмаунт 2U=2U Ракмаунт 3U=3U Ракмаунт 4U=4U Ракмаунт S=Уточнить |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Уточнить |
Обменное напряжение = одиночное 85 ~ 265 В +DC36~75В |
00=Ничего FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Уточнить |
|
|
