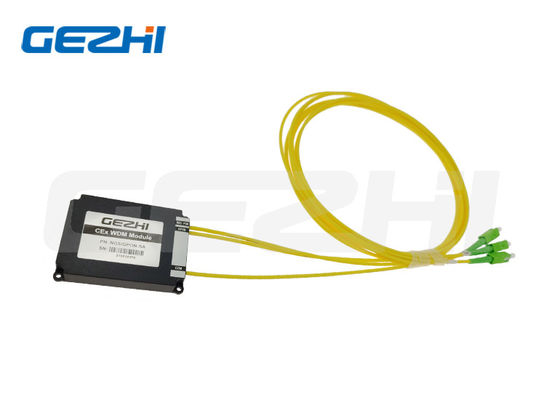

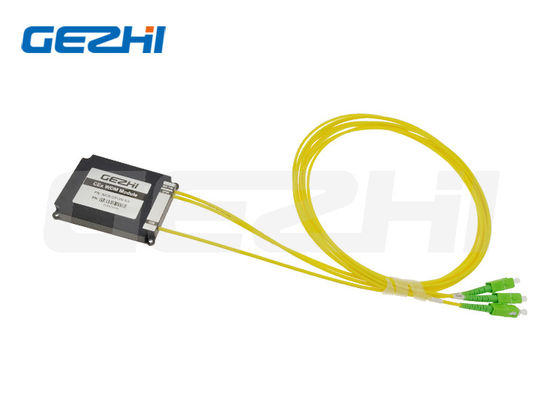

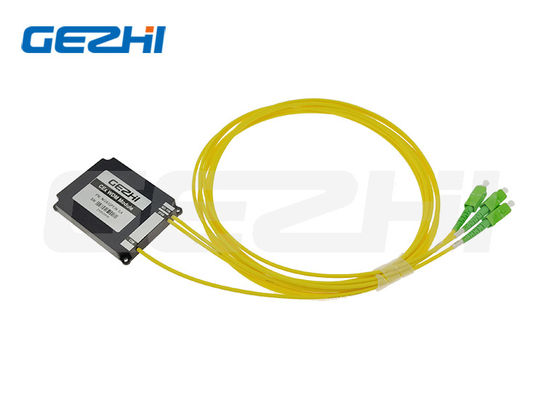

Модуль CEx WDM, соответствующий требованиям RoHS, с низкими потерями вставки и высокой изоляцией канала для сетей NGS-PON GPON

Модуль CEx WDM, соответствующий требованиям RoHS, с низкими потерями вставки и высокой изоляцией канала для сетей NGS-PON GPON

Наименование марки:	GEZHI or OEM
Номер модели:	NGS/GPON-SA
МОК:	1pc
цена:	US$17-US$49
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS,ISO9001

Название продукта:

Модуль CEx WDM

NGS/GPON-SA

Разъем:

SC/APC

Тип волокна:

Корнинг Ультраволокно (G657.A1)

Упаковывая детали:

Бумажная коробка

Поставка способности:

5000 штук в месяц

Выделить:

Модуль NGS-PON GPON CEx WDM1r

Модуль CEx WDM1r оптических телекоммуникационных сетей

Модуль CEx WDM1r

Описание продукта

Модуль CEx WDM1r с поддержкой RoHS для оптических сетей NGS-PON GPON

Мультиплексор Coexistence Element (CEx) xWDM/xPON представляет собой единое WDM-устройство, предназначенное для объединения существующих услуг G-PON FTTH с новыми технологиями XGS-PON и Next Generation NG-PON2. Это универсальное решение поддерживает дополнительные каналы для RF, Point to Point (PtP) и мониторинга OTDR, полностью соответствуя стандартам ITU-T G.984.5.

Высококачественные компоненты обеспечивают исключительную эксплуатационную стабильность во всем спектральном диапазоне с идеальными тепловыми характеристиками. Наша гибкая платформа продуктов CEx позволяет создавать индивидуальные PON-решения, отвечающие вашим конкретным требованиям и потребностям в экономической эффективности.

Ключевые особенности

Низкие вносимые потери
Высокая изоляция каналов
Соответствие RoHS
Доступны индивидуальные функции

Применение

WDM системы
PON системы
Сети доступа FTTH
Оптические телекоммуникационные сети

Спецификации длин волн Coexistence Element

Протокол/Сервис	Диапазон длин волн
Диапазон G-PON	1290~1330, 1480~1500 нм
Диапазон XGS-PON	1260~1280, 1575~1580 нм
Диапазон NG-PON2	1524~1544, 1596~1625 нм
Диапазон RF видео	1540~1565 нм
Диапазон PtP WDM-PON	1610~1625 нм
Диапазон мониторинга OTDR	1640~1660 нм

Технические характеристики мультиплексора CEx

Модель CEx	Протокол/Сервис	Спектральный диапазон	Макс. вносимые потери	Изоляция
CEx01	GPON	1290-1330 и 1480-1500 нм	0.8 дБ	≥30 дБ
CEx01	NGA	1260-1280 и 1572-1650 нм	1.0 дБ	≥16 дБ
CEx02	GPON	1290-1330 и 1480-1500 нм	0.8 дБ	≥30 дБ
CEx02	XGS-PON	1260-1280 и 1575-1580 нм	1.1 дБ	≥30 дБ
CEx03	GPON	1290-1330 и 1480-1500 нм	0.8 дБ	≥30 дБ
	XGS-PON	1260-1280 и 1575-1580 нм	1.1 дБ	≥30 дБ
	NG-PON2	1524-1544 и 1596-1625 нм	1.4 дБ	≥16 дБ
CEx04	GPON	1290-1330 и 1480-1500 нм	0.8 дБ	≥30 дБ
	XGS-PON	1260-1280 и 1575-1580 нм	1.1 дБ	≥30 дБ
	NG-PON2	1524-1544 и 1596-1625 нм	1.4 дБ	≥25 дБ
CEx05	GPON	1290-1330 и 1480-1500 нм	0.8 дБ	≥30 дБ
	XGS-PON	1260-1280 и 1575-1580 нм	1.1 дБ	≥30 дБ
	RF видео	1540-1565 нм	1.4 дБ	≥30 дБ
CEx06	GPON	1290-1330 и 1480-1500 нм	0.8 дБ	≥30 дБ
	XGS-PON	1260-1280 и 1575-1580 нм	1.1 дБ	≥30 дБ
	RF видео	1540-1565 нм	1.7 дБ	≥30 дБ
	Мониторинг OTDR	1640-1660 нм	1.4 дБ	≥30 дБ
CEx07	G-PON	1290-1330 и 1480-1500 нм	0.8 дБ	≥30 дБ
	XGS-PON	1260-1280 и 1575-1580 нм	1.1 дБ	≥30 дБ
	NG-PON2	1524-1544 и 1596-1625 нм	1.4 дБ	≥25 дБ
	RF видео	1540-1565 нм	2.0 дБ	≥30 дБ
	PtP WDM-PON	1610-1625 нм	1.7 дБ	≥30 дБ
CEx08	G-PON	1290-1330 и 1480-1500 нм	0.8 дБ	≥30 дБ
	XGS-PON	1260-1280 и 1575-1580 нм	1.1 дБ	≥30 дБ
	NG-PON2	1524-1544 и 1596-1625 нм	1.4 дБ	≥25 дБ
	Мониторинг OTDR	1640-1660 нм	1.7 дБ	≥30 дБ
	PtP WDM-PON	1610-1625 нм	2.0 дБ	≥30 дБ
	RF видео	1540-1565 нм	2.3 дБ	≥30 дБ

Доступны индивидуальные спецификации. Указанные выше спецификации не включают потери на разъемах.

Дополнительные технические параметры

Параметр	Единица измерения	Значение
PDL	дБ	≤0.2
Прямолинейность	дБ	≥50
Обратные потери	дБ	≥50
Рабочая температура	°C	-10~+70
Температура хранения	°C	-40~+85
Оптическая мощность	мВт	300
Тип волокна	/	Corning Ultra Fiber (G657.A1)

Информация для заказа

Модель	Конфигурация	Тип корпуса	Тип кабеля	Длина волокна	Разъем
CEx01-CEx08, S=Указать	1=комбо из 1 блока, 2=комбо из 2 блоков, 3=комбо из 3 блоков, 4=комбо из 4 блоков, S=Указать	A0=ABS корпус 80x60x12мм, A1=ABS корпус 100x80x10мм, A2=ABS корпус 120x80x18мм, A3=ABS корпус 140x115x15мм, L1=LGX 12929130мм, L2=LGX вставка в стойку на 2 слота, L4=LGX вставка в стойку на 4 слота, R1=19" 1U стойка, R2=19" 1U стойка на 2 слота, R4=19" 1U стойка на 4 слота, X=Индивидуальный	00=Нет, 09=900мкм буферная трубка, 20=2.0мм, 30=3.0мм	00=Нет, 05=0.5м, 10=1.0м, 15=1.5м, S=Указать	00=нет, LP=LC/UPC, LA=LC/APC, SP=SC/UPC, SA=SC/APC, FP=FC/UPC, FA=FC/APC, S=Указать

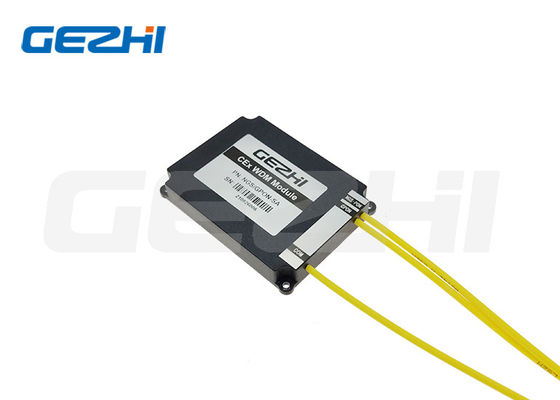

Упаковка мультиплексора CEx в ABS корпус

Упаковка мультиплексора CEx в стойку
