Модуль NGS-PON GPON для оптических телекоммуникационных сетей, соответствующий требованиям RoHS

Name: Модуль NGS-PON GPON для оптических телекоммуникационных сетей, соответствующий требованиям RoHS
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: NGS/GPON-SA
Price: 7.00 USD
Availability: InStock

Brand Name:	GEZHI or OEM
Номер модели:	NGS/GPON-SA
МОК:	1pc
цена:	Подлежит обсуждению
Payment Terms:	T/T, Western Union

Подробная информация

Product Description

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS,ISO9001

Наименование продукта:

Модуль CEx WDM

ПН:

NGS/GPON-SA

Коннектор:

SC/APC

Тип волокна:

Корнинг Ультраволокно (G657.A1)

Упаковывая детали:

Бумажная коробка

Поставка способности:

5000 штук в месяц

Выделить:

Модуль NGS-PON GPON CEx WDM1r

Модуль CEx WDM1r оптических телекоммуникационных сетей

Модуль CEx WDM1r

Product Description

Модуль CEx WDM1r, соответствующий требованиям RoHS, NGS-PON GPON для оптических телекоммуникационных сетей

Описание продукта

Элемент сосуществования (CEx) мультиплексора xWDM/xPON — это единое устройство WDM для объединения текущих услуг G-PON FTTH с новыми технологиями XGS-PON и Next Generation NG-PON2. Дополнительные длины волн обеспечения с элементом сосуществования включают RF, Point to Point (PtP) и мониторинг OTDR. Он соответствует ITU-T G.984.5.

Высококачественные компоненты обеспечивают очень высокую стабильность работы мультиплексоров xWDM/xPON во всем спектральном диапазоне и идеальную температурную стабильность. GEZHI предлагает гибкую платформу продуктов Coexistence Element для соответствия конкретному развертыванию PON, которое является наиболее экономически эффективным для ваших нужд – в зависимости от ваших требований каждый CEx может быть полностью дополнен всеми услугами PON или только запрошенными услугами. Премиальные оптические компоненты и высококачественное подключение обеспечивают превосходную производительность, минимальные потери и надежную надежность сети.

Модуль NGS-PON GPON для оптических телекоммуникационных сетей, соответствующий требованиям RoHS 0

ФУНКЦИИ

Низкие вносимые потери

Высокая изоляция каналов

Соответствует RoHS

Доступно с настраиваемыми функциями

ПРИЛОЖЕНИЯ

WDM-системы

СИСТЕМА PON

сети доступа FTTH

оптические телекоммуникационные сети

Длина волны мультиплексора Coexistence Elemet (CEx)

Протокол/Сервис	Длина волны
Диапазон G-PON	1290~1330, 1480~1500 нм
Диапазон XGS-PON	1260~1280, 1575~1580 нм
Диапазон NG-PON2	1524~1544, 1596~1625
Видеодиапазон RF	1540~1565 нм
Диапазон PtP WDM-PON	1610~1625 нм
Диапазон монитора OTDR	1640 - 1660 нм

Спецификация

Мультиплексор CEx	Протокол/Сервис	Спектральный диапазон	Максимальные вносимые потери	Изоляция
CEx01	GPON	1290-1330 и 1480-1500 нм	0,8 дБ	≥30дБ
CEx01	НГА	1260-1280 и 1572-1650 нм	1.0дБ	≥16дБ
CEx02	GPON	1290-1330 и 1480-1500 нм	0,8 дБ	≥30дБ
CEx02	XGS-PON	1260-1280 и 1575-1580 нм	1,1 дБ	≥30дБ
CEx03	GPON	1290-1330 и 1480-1500 нм	0,8 дБ	≥30дБ
	XGS-PON	1260-1280 и 1575-1580 нм	1,1 дБ	≥30дБ
	NG-PON2	1524-1544 и 1596-1625 нм	1,4 дБ	≥16дБ
CEx04	GPON	1290-1330 и 1480-1500 нм	0,8 дБ	≥30дБ
	XGS-PON	1260-1280 и 1575-1580 нм	1,1 дБ	≥30дБ
	NG-PON2	1524-1544 и 1596-1625 нм	1,4 дБ	≥25дБ
CEx05	GPON	1290-1330 и 1480-1500 нм	0,8 дБ	≥30дБ
	XGS-PON	1260-1280 и 1575-1580 нм	1,1 дБ	≥30дБ
	РФ Видео	1540-1565 нм	1,4 дБ	≥30дБ
CEx06	GPON	1290-1330 и 1480-1500 нм	0,8 дБ	≥30дБ
	XGS-PON	1260-1280 и 1575-1580 нм	1,1 дБ	≥30дБ
	РФ Видео	1540-1565 нм	1,7 дБ	≥30дБ
	Монитор OTDR	1640-1660 нм	1,4 дБ	≥30дБ
CEx07	G-PON	1290-1330 и 1480-1500 нм	0,8 дБ	≥30дБ
	XGS-PON	1260-1280 и 1575-1580 нм	1,1 дБ	≥30дБ
	NG-PON2	1524-1544 и 1596-1625 нм	1,4 дБ	≥25дБ
	РФ Видео	1540-1565 нм	2.0дБ	≥30дБ
	PtP WDM-PON	1610-1625 нм	1,7 дБ	≥30дБ
CEx08	G-PON	1290-1330 и 1480-1500 нм	0,8 дБ	≥30дБ
	XGS-PON	1260-1280 и 1575-1580 нм	1,1 дБ	≥30дБ
	NG-PON2	1524-1544 и 1596-1625 нм	1,4 дБ	≥25дБ
	Монитор OTDR	1640-1660 нм	1,7 дБ	≥30дБ
	PtP WDM-PON	1610-1625 нм	2.0дБ	≥30дБ
	РФ Видео	1540-1565 нм	2.3дБ	≥30дБ

Примечание: доступны индивидуальные спецификации.
Приведенные выше характеристики не включают потери в разъеме.

Другие характеристики

Параметр	Единица	Ценить
ПДЛ	дБ	≤0,2
Направленность	дБ	≥50
Обратные потери	дБ	≥50
Рабочая Температура	℃	-10~+70
Температура хранения	℃	-40~+85
Оптическая мощность	мВт	300
Тип волокна	/	Corning Ультра Фибер (G657.A1)

Информация для заказа

Модель

Конфигурация

Тип упаковки

Тип кабеля

Длина волокна

Соединитель

CEx01

CEx02

CEx03

CEx04

CEx05

CEx06

CEx07

CEx08

S=Указать

1=1единица комбо

2=2единицы комбо

3=3единица комбо

4=4единая комбинация

S=Указать

A0=Коробка АБС 80x60x12 мм

A1=Коробка АБС 100x80x10 мм

A2=Коробка АБС 120x80x18 мм

A3=коробка АБС 140x115x15 мм

Д1=ДГХ 129*29*130мм

L2=LGX вставка в стойку на 2 слота

L4=LGX вставка в 4-слотовую стойку

R1=19" 1U стойка

R2=2-слотовая стойка 19″1U

R4=4-слотовая стойка 19″1U

X=Индивидуальный

00=Нет

09=900мкм свободная трубка
20=2,0 мм
30=3,0 мм

00=Нет

05=0,5м

10=1,0м
15=1,5м
S=Указать

00=нет
ЛП=ЛК/УПК
ЛА=ЛК/АПК
SP=SC/UPC
СА=СК/АПК
ФП=ФК/УПК
ФА=ФК/АПК
S=Указать

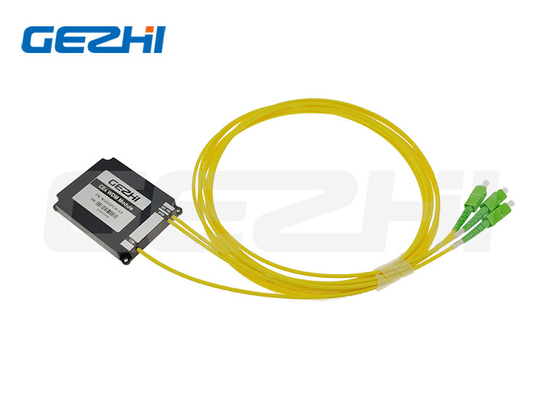

Модуль мультиплексора CEx ABS Box Package

Модуль NGS-PON GPON для оптических телекоммуникационных сетей, соответствующий требованиям RoHS 1

Модуль мультиплексора CEx для монтажа в стойку

Модуль NGS-PON GPON для оптических телекоммуникационных сетей, соответствующий требованиям RoHS 2
