переключатель стекловолокна 1кс32 СМ

переключатель стекловолокна 1кс32 СМ

Наименование марки:	GEZHI or OEM
Номер модели:	переключатель стекловолокна 1кс32
МОК:	1ПК
цена:	Подлежит обсуждению
Delivery Time:	2-7 дней работы
Условия оплаты:	Т/Т, западное соединение

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS ISO9001

Название продукта:

переключатель стекловолокна 1кс32

Длина волны:

1310&1550нм

Интерфейс:

Оптически сила:

500мВ

Соединитель:

Зеленый цвет ФК/АПК

Применение:

Сеть кольца

Упаковывая детали:

2пкс в пене с пластиковой коробкой

Поставка способности:

60000пкс в месяц

Выделить:

модуль волокна 1кс32 оптически

переключатели волокна 1550нм оптически

оптическое оборудование волокна 500мВ

Описание продукта

интерфейс 1310/1550nm FC/PC TTL модуля переключателя стекловолокна 1x32 SM

Переключатель стекловолокна GEZHI 1x32 SM вид светлой аппаратуры регулирования пути. Он может осуществить переключение пути света оптического волокна мульти-канала. Переключатель стекловолокна 1x32 modularized дизайн с функцией нервного расстройства возбуждающего контура само-проверяя. Он использован для multi выбора источника света/детектора, контроля волокна мульти-канала, и предохранения от etc пути стекловолокна в системе передачи стекловолокна. Кроме того, он также использован в испытательной системе стекловолокна для стекловолокна теста на открытом воздухе кабеля и родственного компонентного теста и системы мониторинга датчиков мульти-пятна оптически.

GEZHI также может поставить переключатель 1x32 2x32 Rackmount оптически, конечно, подгонянный оптически переключатель доступен.

Особенности

Малопотертая и высокая надежность

Параллельный интерфейс (TTL)

Modularized дизайн

Функция нервного расстройства возбуждающего контура Само-проверяя

свободный от Эпоксидн на оптически пути

Применения

Сеть кольца

Испытывать волокна, оптически компонент
Дистанционный контроль в оптически сети

Спецификация

Параметр	Значения параметра
Модель	OSW-1X32
Вносимая потеря	dB ≤0.8
Диапазон длины волны	1260~1650 nm
Длина волны теста	1310/1550 nm
Тип волокна	SM, 9/125um (SMF-28)
Потеря возвращения	dB ≥50
Помеха	dB ≥ 70
PDL	dB ≤0.05
WDL	dB ≤0.25
TDL	dB ≤0.25
Повторимость	dB ≤0.02
Продолжительность жизни	> 107
Переключая время	госпожа ≤8 (смежный канал)
Оптическая сила	≤500 mW
Соединитель	FC/PC
Режим контроля	TTL
Работая электропитание	мамы 5V/500
Продукт Sze	135 x 64 x 46
Рабочая температура	-20 ℃ к ℃ +70
Рабочая температура	-40 ℃ к ℃ +85

Примечание: 1. изготовление на заказ доступно.

Спецификации Pin

Разъем-вилка DB-15
Pin нет.	I / O	Сигнал	Описание
2	Входной сигнал	D0	D0~ D5 выбор канала Bit0~Bit5, D0 низко, D5 высоко
3	Входной сигнал	D1
4	Входной сигнал	D2
5	Входной сигнал	D3
6	Входной сигнал	D4
11	Входной сигнал	ВОЗВРАТ	TTL, низкоуровневый возврат для того чтобы направить 0. Высокий уровень значит что биты выбора канал эффективен.
7	Вне	ГОТОВЫЙ	TTL, готовый (High=Not готовое, Low=Ready)
8	Вне	ОШИБКА	TTL, ошибка ИЛИ отказ, (ошибка High=Error, Low=No)
1,9	Сила	GND	Земля
12	Сила	VCC1	VDC электропитания мотора 5.0±5% (максимальные 500mA)
15	Сила	VCC2	VDC электропитания цепи 5.0±5% (максимальные 50mA)
4,6,7,8,10,13,14	NC	NC	вакансия

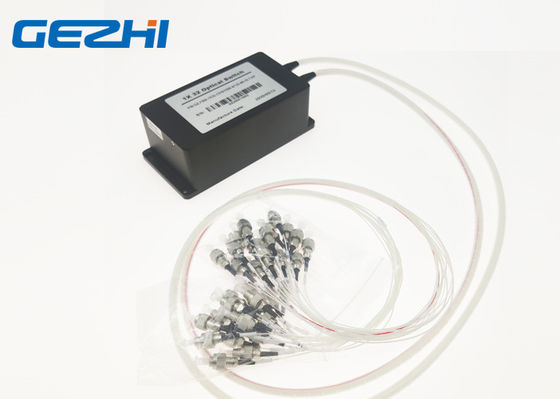

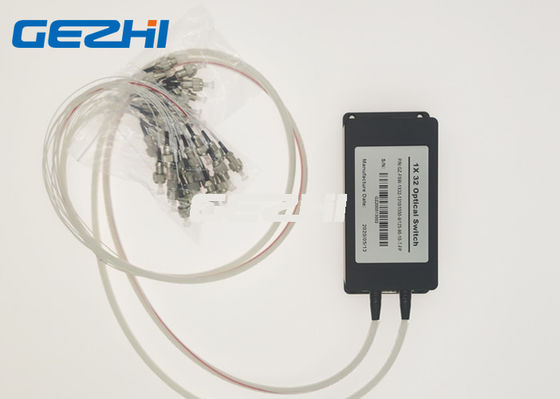

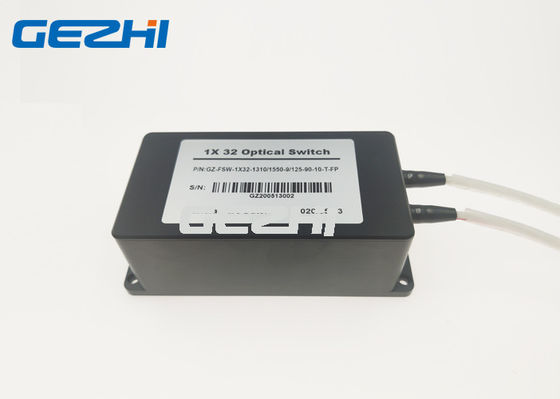

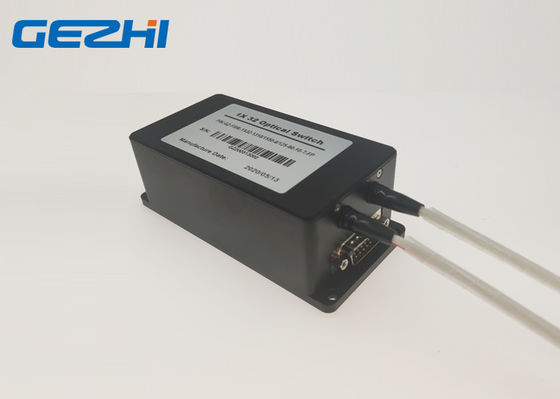

изображение оптически переключателя 1x32

переключатель стекловолокна 1кс32 СМ 0
