| Brand Name: | GEZHI or OEM |
| Номер модели: | ГЗ-ФСВ-1кс32 |
| МОК: | 1ПК |
| цена: | Подлежит обсуждению |
| Delivery Time: | 2-7 дней работы |
| Payment Terms: | Т/Т, западное соединение |
переключатель оптически переключателей Stepper мотора 1x32 двухнаправленный Opto-механический
Переключатели 1x32 GEZHI opto-механические используют мотор высокого разрешения stepper к надежно и repeatably подключают волокна до одно другие. К тому же, переключатели Stepper мотора 1x32 оптически двухнаправленны и могут быть использованы в или направление 1xN или Nx1. Оно может осуществить переключение пути света оптического волокна мульти-канала. Переключатель оптически переключателей Stepper мотора 1x32 двухнаправленный Opto-механический modularized дизайн с функцией нервного расстройства возбуждающего контура само-проверяя. Он использован для multi выбора источника света/детектора, контроля волокна мульти-канала, и предохранения от etc пути стекловолокна в системе передачи стекловолокна.
Особенности
Малопотертая и высокая надежность
Modularized дизайн
Параллельный интерфейс (TTL)
Функция нервного расстройства возбуждающего контура Само-проверяя
Применения
Сеть кольца
Multi источник света
Выбор детектора
Испытывать волокна, оптически компонент
Предохранение от пути стекловолокна
Дистанционный контроль в оптически сети
Спецификация
| Параметр | Значения параметра |
| Модель | GZ-FSW-1X32 |
| Вносимая потеря | dB ≤0.8 |
| Диапазон длины волны | 1260~1650 nm |
| Длина волны теста | 1310/1550 nm |
| Тип волокна | SM, 9/125um (SMF-28) |
| Потеря возвращения | dB ≥50 |
| Помеха | dB ≥ 70 |
| PDL | dB ≤0.05 |
| WDL | dB ≤0.25 |
| TDL | dB ≤0.25 |
| Повторимость | dB ≤0.02 |
| Продолжительность жизни | > 107 |
| Переключая время | госпожа ≤8 (смежный канал) |
| Оптическая сила | ≤500 mW |
| Соединитель | FC/PC |
| Режим контроля | TTL |
| Работая электропитание | мамы 5V/500 |
| Продукт Sze | 135 x 64 x 46 |
| Рабочая температура | -20 ℃ к ℃ +70 |
| Рабочая температура | -40 ℃ к ℃ +85 |
Примечание: 1. изготовление на заказ доступно.
Переключатели stepper мотора 1x32 GEZHI оптически сразу волокно к технологии переключателя волокна, которая работает физически указывать одно волокно на другое. Это выполнено путем использовать мотор высокого разрешения stepper точно для того чтобы повернуть и указать общие волокна на выбранные волокна выхода.
Спецификации Pin
| Разъем-вилка DB-15 | |||
| Pin нет. | I / O | Сигнал | Описание |
| 2 | Входной сигнал | D0 |
D0~ D5 выбор канала Bit0~Bit5, D0 низко, D5 высоко |
| 3 | Входной сигнал | D1 | |
| 4 | Входной сигнал | D2 | |
| 5 | Входной сигнал | D3 | |
| 6 | Входной сигнал | D4 | |
|
11 |
Входной сигнал |
ВОЗВРАТ |
TTL, низкоуровневый возврат для того чтобы направить 0. Высокий уровень значит что биты выбора канал эффективен. |
| 7 | Вне | ГОТОВЫЙ | TTL, готовый (High=Not готовое, Low=Ready) |
| 8 | Вне | ОШИБКА | TTL, ошибка ИЛИ отказ, (ошибка High=Error, Low=No) |
| 1,9 | Сила | GND | Земля |
| 12 | Сила | VCC1 | VDC электропитания мотора 5.0±5% (максимальные 500mA) |
| 15 | Сила | VCC2 | VDC электропитания цепи 5.0±5% (максимальные 50mA) |
| 4,6,7,8,10,13,14 | NC | NC | вакансия |

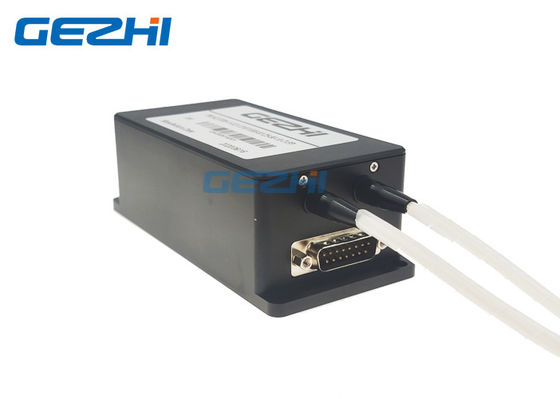

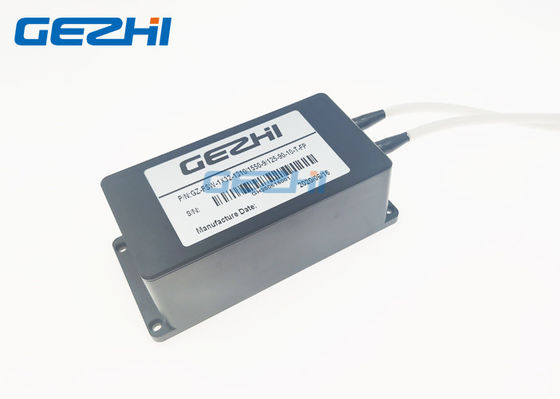

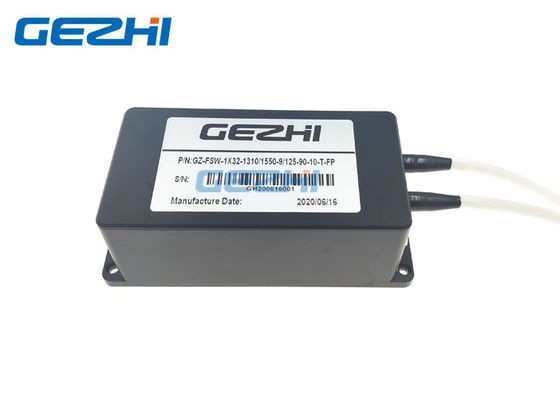

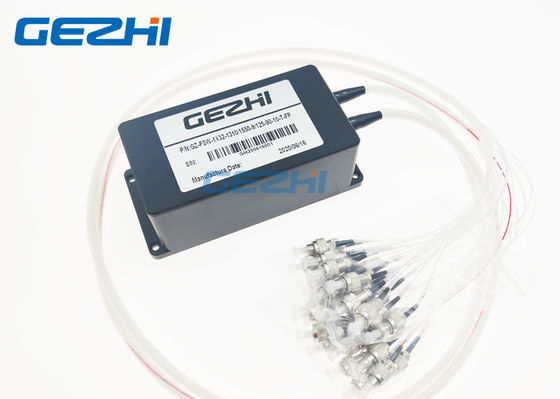

изображение оптически переключателя 1x32
|
