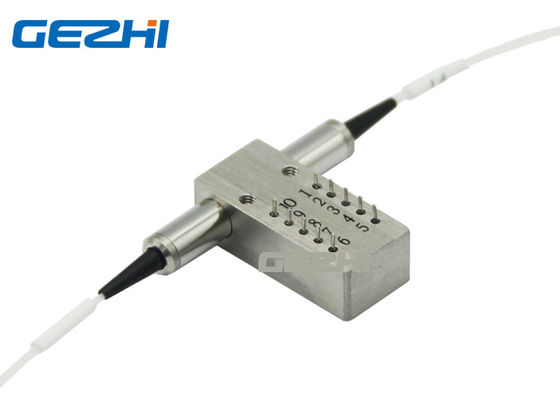

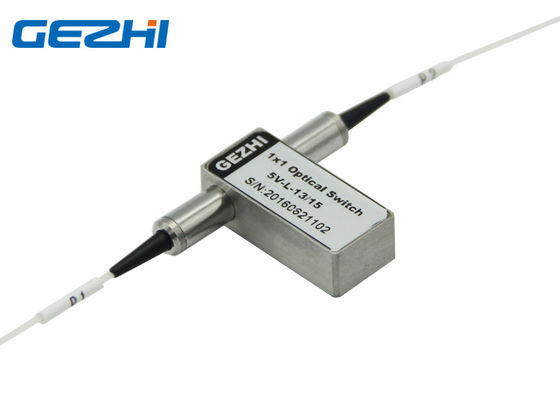

На с 1кс1 запертом на задвижку шторкой заперл на задвижку волоконнооптический переключатель

шторка оптически переключателей волокна 1кс1 включено-выключено заперла на задвижку волоконнооптический переключатель

Переключатели волокна 1кс1 ГЭЗХИ оптически конструированы для пользы в коммуникационных сетях стекловолокна и аппаратурах измерения. Включено-выключено переключатель 1кс1 запертый на задвижку шторкой состоит из 2 портов который выборочно передает, перенаправляет, или преграждает оптически силу в передающей линии оптического волокна.

Включено-выключено переключатель 1кс1 запертый на задвижку шторкой волоконнооптический необходимо сработать для того чтобы выбрать или изменить между 2 государствами. В результате он уничтожает низкую электрическую энергию для того чтобы привестись в действие оптически переключатель.

Особенности

Короткое время переключения

Компактный дизайн, миниатюрный размер
Низкие оптически искажения
Низкая вносимая потеря

Сильно стабилизированный & надежный
свободный от Эпоксидн на оптически пути
Одиночный режим или мультимодное опционное
Широкий работая диапазон длины волны
пакет Шв-уплотнения
Файльсафе запирать на задвижку и Не-запирать на задвижку

Применения

Модуль и системная интеграция
Инструментирование, испытание, и измерение

Датчик волокна

Переключение сети
НИОКР в лаборатории
Преграждать канала
Городская сеть

Системный контроль
Предохранение от и восстановление сети

Спецификация

Данные по заказа

ГЗ-ФСВ-1кс2-кс-кскс-кс-кс-кс-кскс-кс-кс

Режим	Длина волны	Тип напряжения тока	Модель контроля	Тип волокна	Диаметр волокна	Длина волокна	Соединитель
С=СМ М=ММ	85=850нм 13=1310нм 15=1550нм 13/15=1310/1550нм С=Отерс	3=3В 5=5В	Л=Латчинг Запирать на задвижку Н=Нон-	5=50/125 6=62.5/125 9=9/125 С=Отерс	25=250ум 90=900ум 20=2.0мм 30=3.0мм С=Отерс	1=1м 2=1.5м С=Отерс	0=Ноне 1=ФК/ПК 2=ФК/АПК 3=СК/ПК 4=СК/АПК 5=СТ/ПК 6=СТ/АПК 7=ЛК/ПК 8=ЛК/АПК

Штыри

Тип	Пин	Электрический привод				Датчик состояния
1×1		Пин 1	Пин 5	Пин 6	Пин 10	Пин 2-3	Пин 3-4	Пин 7-8	Пин 8-9
Запирать на задвижку	П1-П2	--	--	ГНД	В+	Конец	Открытый	Открытый	Конец
	Конец света	В+	ГНД	--	--	Открытый	Конец	Конец	Открытый
Не-запирать на задвижку	П1-П2	--	--	--	--	Конец	Открытый	Открытый	Конец
	Конец света	В+	--	--	ГНД	Открытый	Конец	Конец	Открытый

Оптически маршрут

Состояние одно	Состояние 2

Размер
