Подробная информация о продукте:
Оплата и доставка Условия:
|
Название продукта: | волоконно-оптический обходной переключатель | Канал: | D2x2 (4x4) |
---|---|---|---|
Длина волны: | 1310&1550нм | Контролируйте тип: | Запирать на задвижку |
Соединитель: | ЛК/УПК | Применение: | Модуль и системная интеграция |
Высокий свет: | волоконнооптический выключатель обходов 4кс4,Запирать на задвижку модуль выключателя обходов,1550нм запирая на задвижку оптически переключатель |
Двойной выключатель обходов 4кс4 оптически переключателей волокна 2кс2Б мини волоконнооптический
2кс2Б ГЭЗХИ двойное конструировано для пользы в аппаратурах измерения и коммуникационных сетях стекловолокна. Свой приходит с иньпут 4 и выведенными наружу 4. Этот мини волоконнооптический выключатель обходов 4кс4 достиган используя опто-механическую конфигурацию и активирован через электрический сигнал управления. Этот предварительный дизайн ГЭЗХИ удваивает переключатели волокна 2кс2Б оптически предлагая беспрецедентную высокую стабильность так же, как бесподобную низкую цену.
Особенности
Сильно стабилизированный & надежный
Короткое время переключения
Компактный дизайн, миниатюрный размер
Низкая вносимая потеря
Широкий работая диапазон длины волны
Файльсафе запирать на задвижку и Не-запирать на задвижку
Одиночный режим или мультимодное опционное
Применения
Монитор системы
Конфигурируемое ОАДМ
Городская сеть
НИОКР в лаборатории
Спецификация
Параметры | Блок | ГЗ-ФСВ-Д2×2Б | |
Диапазон длины волны | нм | 670~980 | 1260~1650 |
Работая длина волны | нм | 670/785/850/980 | 1310/1490/1550/1625/1650 |
Вносимая потеря | дБ | Тип: 0,8 Макса: 1,2 | Тип: 0,6 Макса: 1,0 |
Возвращенная потеря | дБ | ММ≥30 СМ≥50 | |
Помеха | дБ | ММ≥30 СМ≥55 | |
ПДЛ | дБ | ≤0.05 | |
ВДЛ | дБ | ≤0.25 | |
ТДЛ | дБ | ≤0.25 | |
Повторимость | дБ | ≤±0.02 | |
Электропитание | в | 3,0 или 5,0 | |
Продолжительность жизни | времена | ≥107 | |
Переключите время | госпожа | ≤8 | |
Сила передачи | мВ | ≤500 | |
Рабочая температура | ℃ | -20~+70 | |
Температура хранения | ℃ | -40~+85 | |
Вес | г | 16 | |
Размер | мм | (Л) 27.0× (в) 12.6× (х) 8,0 изготовление на заказ (±0.2мм) доступно. |
Данные по заказа
ГЗ-ФСВ-Д2кс2Б-кс-кскс-кс-кс-кс-кскс-кс-кс
Режим | Длина волны | Тип напряжения тока | Модель контроля | Тип волокна | Диаметр волокна | Длина волокна | Соединитель |
С=СМ М=ММ |
85=850нм 13=1310нм 15=1550нм 13/15=1310/1550нм С=Отерс |
3=3В 5=5В |
Л=Латчинг Запирать на задвижку Н=Нон- |
5=50/125 6=62.5/125 9=9/125 С=Отерс |
25=250ум 90=900ум 20=2.0мм 30=3.0мм С=Отерс |
1=1м 2=1.5м С=Отерс |
0=Ноне 1=ФК/ПК 2=ФК/АПК 3=СК/ПК 4=СК/АПК 5=СТ/ПК 6=СТ/АПК 7=ЛК/ПК 8=ЛК/АПК |
Штыри
Модель контроля | Оптически путь | Электрический привод | Датчик состояния | ||||||
Д2×2Б | Пин света | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
Не-запирать на задвижку | П1-П3 П1'-П3 | -- | -- | -- | -- | Конец | Открытый | Открытый | Конец |
П1-П4, П1'-П4 П3-П2, П3'-П2 |
В+ | -- | -- | ГНД | Открытый | Конец | Конец | Открытый |
Электрический
Спецификации | Напряжение тока | Настоящий | Сопротивление |
запирать на задвижку 5В | 4.5~5.5 | 36~44мА | 125Ω |
Не-запирать на задвижку 5В | 4.5~5.5 | 26~32мА | 175Ω |
запирать на задвижку 3В | 2.7~3.3 | 54~66мА | 50Ω |
Не-запирать на задвижку 3В | 2.7~3.3 | 39~47мА | 70Ω |

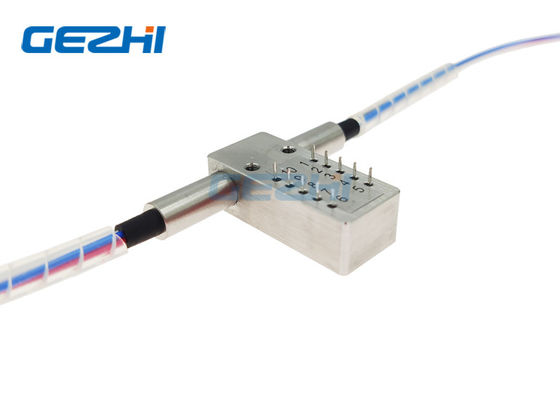

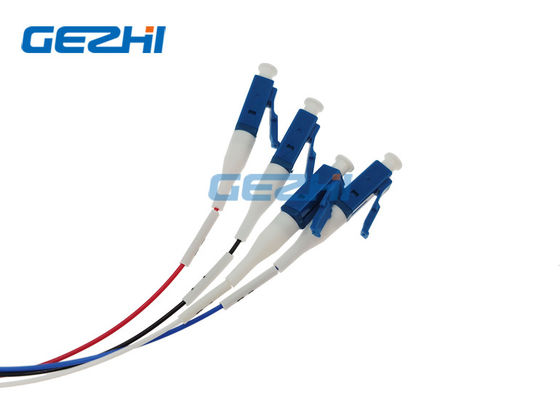

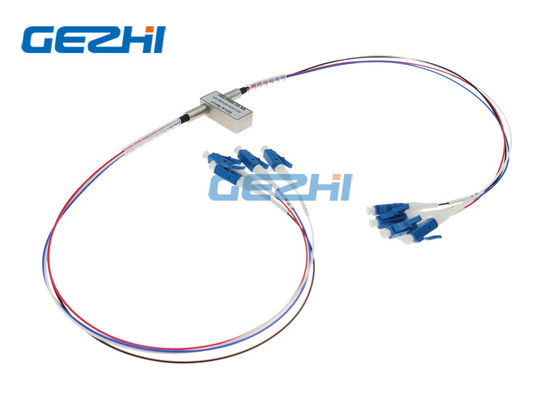

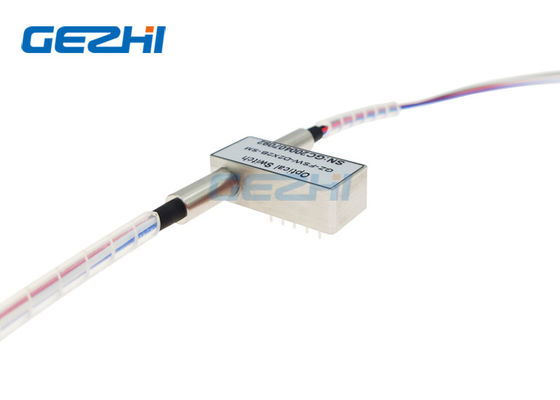

Изображение пакета
