| Brand Name: | GEZHI or OEM |
| Номер модели: | 2x2B-SM-13/15-5N |
| МОК: | 1PC |
| цена: | Подлежит обсуждению |

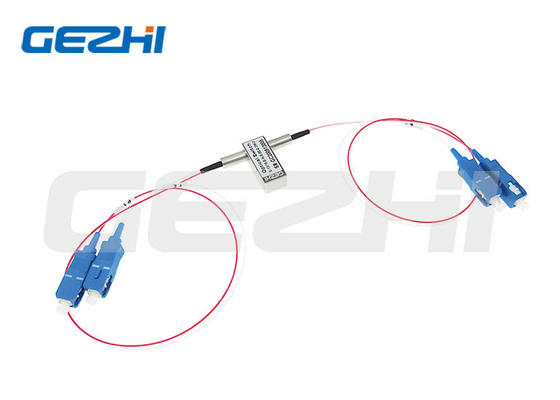

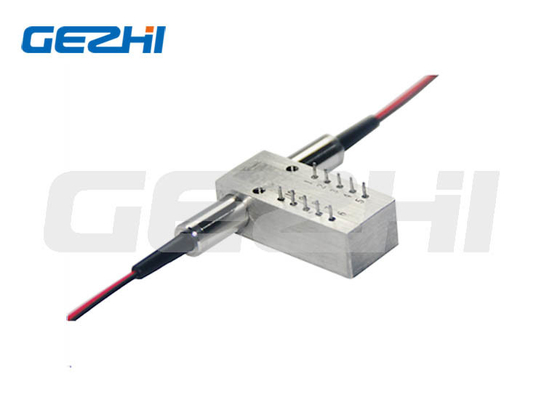

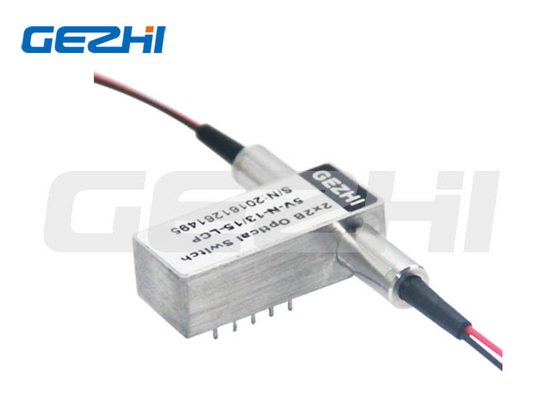

2х2 обходные оптико-механические оптические коммутаторы
2x2B Opto-Mechanical Bi-directional Fiber Optic Switch соединяет оптические каналы, перенаправляя 2 входящих оптических сигнала в 2 выходных волокна.Это достигается с помощью оптомеханической конфигурации и активируется с помощью электрического сигнала управления. переключатель имеет интегрированные электрические датчики положения. Основан на тонкопленочной технологии фильтра, которая обеспечивает надежный метод изменения светового пятна,Эта серия продуктов имеет радикально упрощенную конфигурацию платформы, обеспечивающую высокую надежность и низкую стоимость производства.Эта новаторская конструкция значительно снижает чувствительность к положению движущейся части, предлагая беспрецедентно высокую стабильность, а также несравненно низкую стоимость.
| Особенности: | Применение: |
|
Низкая потеря вставки |
Переключение сети |
|
Широкий диапазон длины волны |
Мониторинг системы |
|
Низкий переходный звук |
Блокировка канала |
|
Высокая стабильность, высокая надежность |
Интеграция модулей и систем |
|
Без эпоксида на оптическом пути |
Метрополитенская сеть |
| Застегивание и незастегивание | Защита и восстановление сети |
Технический параметр
| Параметры | Единица | GZ-FSW-2×2B | |
| Диапазон длины волны | nm | 850±40/1300±40 | 1260 ¢ 1650 |
| Продолжительность работы | nm | 850/1300 | 1310/1550 |
| Потеря вставки | ДБ | Тип:0.8 Макс:1.2 | Тип:0.6 Макс:0.8 |
| Возвратные потери | ДБ | ММ≥30 СМ≥50 | |
| Прослушивание | ДБ | ММ≥35 СМ≥55 | |
| PDL | ДБ | ≤ 0.05 | |
| WDL | ДБ | ≤ 0.25 | |
| TDL | ДБ | ≤ 0.25 | |
| Повторяемость | ДБ | ≤±0.02 | |
| Силовое питание | v | 3.0 или 5.0 | |
| Продолжительность | Времена | ≥107 | |
| Время переключения | мс | ≤ 8 | |
| Мощность передачи | мВт | ≤ 500 | |
| Операционная температура | °C | -20+70 | |
| Температура хранения | °C | -40+85 | |
| Вес | g | 16 | |
| Размер | мм | (L) 27.0×(W) 12.0×(H) 8.2 | |
Пины
| Параметры | Пины | Электрический привод | Датчик состояния | ||||||
| 2×2B | Оптический путь | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Незажимание | P1-P3 | - Я... | - Я... | - Я... | - Я... | Закрой. | Открыто | Открыто | Закрой. |
| P1-P4, P2-P3 | V+ | - Я... | - Я... | ГНД | Открыто | Закрой. | Закрой. | Открыто | |
| застегивание | P1-P3 | - Я... | - Я... | ГНД | V+ | Закрой. | Открыто | Открыто | Закрой. |
| P1-P4 P2-P3 | V+ | ГНД | - Я... | - Я... | Открыто | Закрой. | Закрой. | Открыто | |
Оптический маршрут
Частые вопросы
Вопрос 1:Можно заказать образец? Каков ваш MOQ?
|
|
