| Brand Name: | GEZHI or OEM |
| Номер модели: | Заплата |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Delivery Time: | 2-7 дни работы |
| Payment Terms: | T/T, западное соединение |

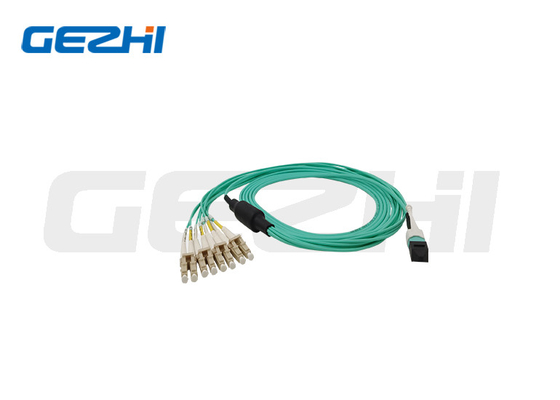

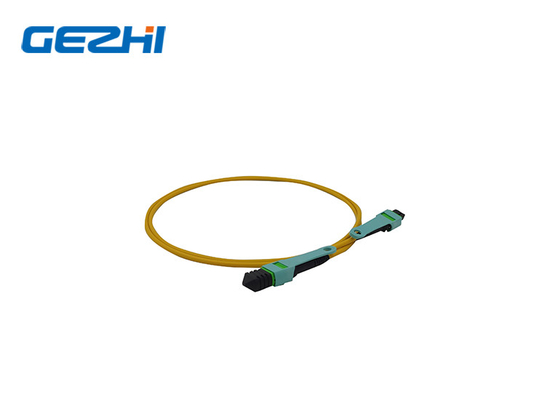

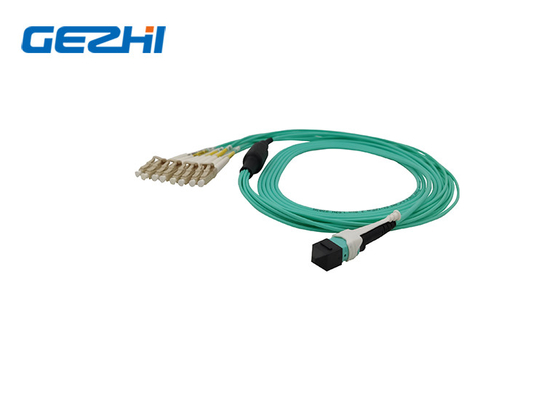

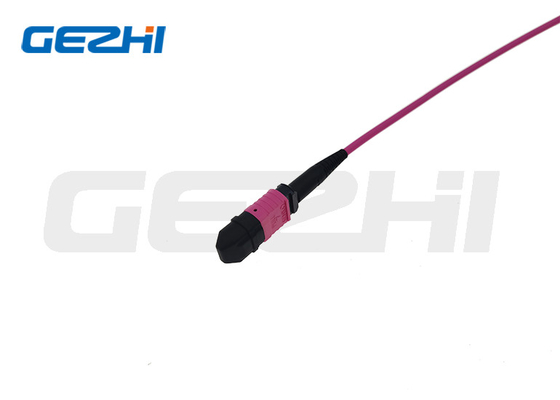

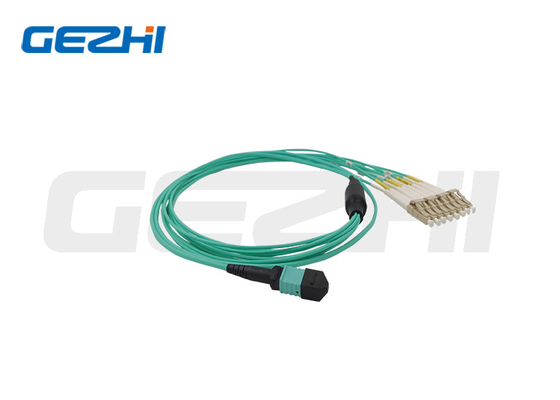

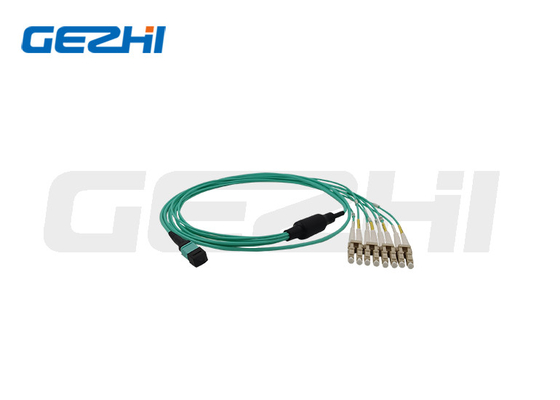

Кабель хобота волокна Мпо гибкого провода 12 оптического волокна гибкого провода МПО ОМ3
Набор для прокладки оптоволокна используется для прямой заделки оптоволоконного кабеля.Конструкция такова, что в ней размещаются и защищаются оголенные волокна после того, как они отделены от основных волоконно-оптических кабелей.Трубка диаметром 2 мм может удерживать волокно диаметром до 900 мкм, а также обеспечивает поддержку, когда волокно подключается к соединителю, обеспечивая более прочное сцепление между волокном и соединителем, предотвращая любой легкий разрыв волокна.Комплект доступен с 2, 4, 6, 8, 12 и 24 жилами.Компания Fiber Tek также может предложить индивидуальный комплект для разветвления, который не упоминается в этом техническом паспорте.
Функции
Низкие вносимые потери
Низкий PDL
Компактный встроенный пакет
Высокая стабильность и надежность
Без эпоксидной смолы на оптическом пути
Высокая мощность
Спецификация
| Уровень исполнения | Стандарт | Элита | ||||
| Соединитель | Режим | Торец | IL(макс.) (дБ) | RL(мин) (дБ) | IL(макс.) (дБ) | RL(мин) (дБ) |
| МПО/МТР | мм ом4 | 8F/БТР | ≤0,50 | ≥20 | ≤0,35 | ≥20 |
| 12F/БТР | ≤0,50 | ≥20 | ≤0,35 | ≥20 | ||
| 24F/БТР | ≤0,50 | ≥20 | ≤0,35 | ≥20 | ||
| 8F/ПК | ≤0,50 | ≥20 | ≤0,35 | ≥20 | ||
| 12F/ПК | ≤0,50 | ≥20 | ≤0,35 | ≥20 | ||
| 24F/ПК | ≤0,50 | ≥20 | ≤0,35 | ≥20 | ||
запросить информацию
|
Информация для заказа
| Тип | Режим | Количество волокон | Полярность | Град | Соединитель А | Соединитель Б | Полировка | Длина |
| ПКМПО | 2=ОС2 3=ОМ3 4=ОМ4 5=ОМ5 |
08=8 волокон 12=12 волокон 24=24 волокна 36 = 3x12 волокон 48 = 4x12 волокон 96 = 8x12 волокон 144=12x12 волокон |
А=Тип А Б=Тип Б С=Тип С |
S=Стандарт Э = Элита |
М = мужчина F=женщина |
М = мужчина F=женщина |
П=СКП А=БТР |
01=1М 02=2M 05=5М 10=10М S=Указать |
Схема применения
1. Пользовательское количество волокон
2. Пользовательская полярность
Для правильной отправки данных по оптоволоконному кабелю сигнал передачи канала (Tx) на одном конце кабеля должен совпадать с соответствующим сигналом приемника (Rx) на другом конце.И роль полярности, определяющей направление, в котором распространяется сигнал, заключается в обеспечении соблюдения этого соответствия.Полярность волокна — это одна из областей, которая, кажется, вызывает много путаницы в нашей отрасли, особенно когда речь идет о многоволоконных решениях MPO, используемых в параллельных оптических приложениях.
Разъемы MPO также имеют ключ на верхней стороне разъема и белую точку сбоку, указывающую расположение положения 1. Ориентация ключа имеет решающее значение, когда речь идет о полярности.
Также существует три различных типа кабелей MPO — тип A, тип B и тип C, как показано на рисунках ниже:
3. Пользовательские соединители
О нас
Наш сертификат
Упаковка
Часто задаваемые вопросы
Q1:Могу ли я получить образец заказа?Каков ваш MOQ?
A2: обычное время выполнения заказа составляет около 1 недели,Для большого количества и специальных продуктов.Пожалуйста, уточните время выполнения заказа у нашего торгового представителя.Но у нас есть запас некоторых продуктов,может быть отправлен через 1-3 дня после получения оплаты.
|
|
