GZ-FSW-2x4 оптоволоконный коммутатор с диапазоном длины волны 1260 ~ 1650 нм и управлением TTL для низкой потери вставки

GZ-FSW-2x4 оптоволоконный коммутатор с диапазоном длины волны 1260 ~ 1650 нм и управлением TTL для низкой потери вставки

Наименование марки:	GEZHI or OEM
Номер модели:	GZ-FSW-2x4 оптоволоконный коммутатор
МОК:	1 PC
цена:	US$260-US$350
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS,ISO9001

Модель:

GZ-FSW-2X4

Вносимая потеря:

Тип:0Максимально 0,5 дБ:10,0 дБ

Диапазон длин волн:

1260~1650 nm

Тип волокна:

SM, 9/125um ((SMF-28)

Оптическая мощность:

≤ 500 мВт

Разъем:

LC/ПК

Режим управления:

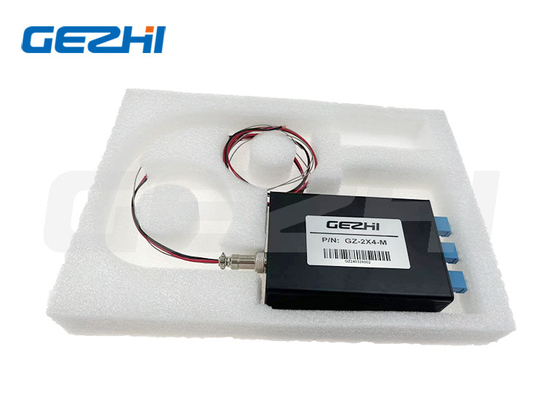

Упаковывая детали:

Бумажная коробка

Поставка способности:

5000 штук в месяц

Выделить:

GZ-FSW-2x4 оптоволоконный коммутатор

1260~1650nm оптоволоконный коммутатор

Оптический переключатель управления TTL

Описание продукта

GZ-FSW-2x4 оптоволоконный коммутатор 1260~1650nm TTL Control Optical Switch

GZ-FSW-2x4 оптический коммутатор - это высокоточное устройство управления световым путем, предназначенное для управления и преобразования оптических путей в системах связи.Этот коммутатор играет жизненно важную роль в оптических коммуникациях, что позволяет эффективно управлять световым траекторием и маршрутизировать его.

Ключевые особенности

Беспрецедентное недорогое решение
Минимальные оптические искажения
Высокая производительность изоляции
Исключительная надежность
Проектирование оптического пути без эпоксида
Удобное переключение светового пути с помощью кнопки управления
Интерфейс RS-232 с возможностью управления программным обеспечением для ПК

Заявления

Системы кольцевой сети
Дистанционное наблюдение в оптических сетях
Испытания волоконно-оптических компонентов
Оптическая система мультиплексной мониторинга
Системы автоматического обмена оптическими детекторами LAN
Многоточечный динамический мониторинг в оптических системах обнаружения

Технические спецификации

Параметр	Ценности
Модель	GZ-FSW-2X4
Потеря вставки	Тип: 0,5 дБ, максимум: 1,0 дБ
Диапазон длины волны	1260 ~ 1650 нм
Пробная длина волны	1310/1550 нм
Тип волокна	SM, 9/125um (SMF-28)
Возвратные потери	≥ 50 дБ
Прослушивание	≥ 70 дБ
PDL	≤ 0,05 дБ
WDL	≤ 0,25 дБ
TDL	≤ 0,25 дБ
Повторяемость	≤ 0,02 дБ
Продолжительность	≥ 10 миллионов циклов
Время переключения	8 мс (соседний канал)
Оптическая мощность	≤ 500 мВт
Коннектор	LC/PC
Режим управления	TTL
Рабочее энергоснабжение	5В/100 мА
Операционная температура	-40°C до +85°C
Размер	1040,012028±0,2 мм

Размеры продукта и интерфейс

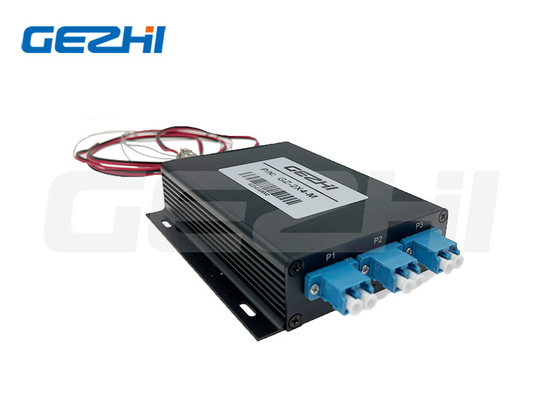

Конфигурация соединителя:
Коннектор P1: Общий канал оптического переключателя
Коннектор P2: канал оптического переключателя 1
Подключатель P3: Канал оптического переключателя 2

Индикаторные огни:
Светодиод 1: индикатор мощности
индикатор 2: индикатор 1-го канала (засвечивается, когда P1 переходит на P2)
Индикаторный свет 3: индикатор 2-го канала (зажигает, когда P1 переходит на P3)

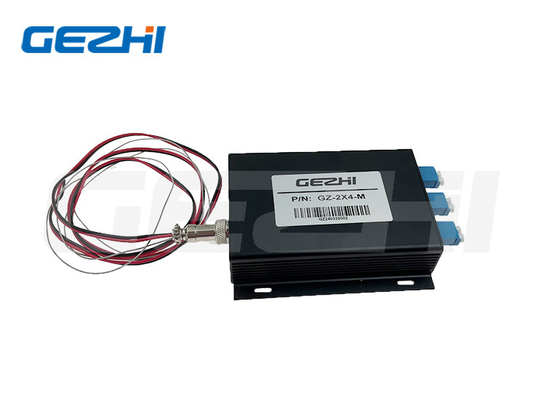

Интерфейс управления GX12-3:
Пин 1: +5В питание
Пин 2: Земля (GND)
Пин 3: Пин управления (высокий: P1-P2, низкий: P1-P3)

Конфигурация оптического маршрута

Технический чертеж
