| Brand Name: | GEZHI or OEM |
| Номер модели: | ГЗ-ФСВ-1кс32 |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Delivery Time: | 2-7 дней работы |
| Payment Terms: | T/T, западное соединение |
Переключатель оптического волокна 1x32 SM
Переключатель от CO. GEZHI Photonics, Ltd оптического волокна 1x32 SM предусматривает выбор канала между волокнами одновходового и n выхода.
Определенный номер канала выхода клиент и он может быть 1x8, 1x16, 1x32 или другими. Он приходит с paralled функцией нервного расстройства интерфейса (TTL) и возбуждающего контура само-проверяя. Этот оптически переключатель 1x32 может быть OEM. Свой основывает на нашей предварительной технологии волоконной оптики которая имеет хорошую повторимость, низкую вносимую потерю, низкую цену и высокую эффективность. Длина волны деятельности может быть от одиночного режима 1260 к 1650nm, мультимодному 850±40/1300±40nm или подгонянной длине волны.
|
Особенности Малопотертый Высокая надежность Modularized дизайн |
Применения Сеть кольца Multi источник света Испытывать волокна, оптически компонент |
Переключатели stepper мотора 1x32 GEZHI оптически сразу волокно к технологии переключателя волокна, которая работает физически указывать одно волокно на другое. Это выполнено путем использовать мотор высокого разрешения stepper точно для того чтобы повернуть и указать общие волокна на выбранные волокна выхода.
Спецификация переключателя оптического волокна 1x32 SM
| Параметр | Значения параметра |
| Модель | GZ-FSW-1X32 |
| Вносимая потеря | dB ≤0.8 |
| Диапазон длины волны | 1260~1650 nm |
| Длина волны теста | 1310/1550 nm |
| Тип волокна | SM, 9/125um (SMF-28) |
| Потеря возвращения | dB ≥50 |
| Помеха | dB ≥ 70 |
| PDL | dB ≤0.05 |
| WDL | dB ≤0.25 |
| TDL | dB ≤0.25 |
| Повторимость | dB ≤0.02 |
| Продолжительность жизни | > 107 |
| Переключая время | госпожа ≤8 (смежный канал) |
| Оптическая сила | ≤500 mW |
| Соединитель | FC/PC |
| Режим контроля | TTL |
| Работая электропитание | мамы 5V/500 |
| Продукт Sze | 135 x 64 x 46 |
| Рабочая температура | -20 ℃ к ℃ +70 |
| Рабочая температура | -40 ℃ к ℃ +85 |
Примечание: 1. изготовление на заказ доступно.
И версии мультимодного и одиночного режима этого переключателя доступны. Они отличают высоким уровнем
представление требуемое для мульти-блока испытывая в НИОКР и в производственных средах. Они также
сильно соответствующий для применений в радиосвязях, производстве, и испытательных средах, из-за
их низкий IL и превосходная повторимость. В дополнение к много стандартных вариантов доступных, мы также
подгоняйте переключатели для того чтобы отвечать потребностямы клиента специфические
Спецификации Pin переключателя оптического волокна 1x32 SM
| Разъем-вилка DB-15 | |||
| Pin нет. | I / O | Сигнал | Описание |
| 2 | Входной сигнал | D0 |
D0~ D5 выбор канала Bit0~Bit5, D0 низко, D5 высоко |
| 3 | Входной сигнал | D1 | |
| 4 | Входной сигнал | D2 | |
| 5 | Входной сигнал | D3 | |
| 6 | Входной сигнал | D4 | |
|
11 |
Входной сигнал |
ВОЗВРАТ |
TTL, низкоуровневый возврат для того чтобы направить 0. Высокий уровень значит что биты выбора канал эффективен. |
| 7 | Вне | ГОТОВЫЙ | TTL, готовый (High=Not готовое, Low=Ready) |
| 8 | Вне | ОШИБКА | TTL, ошибка ИЛИ отказ, (ошибка High=Error, Low=No) |
| 1,9 | Сила | GND | Земля |
| 12 | Сила | VCC1 | VDC электропитания мотора 5.0±5% (максимальные 500mA) |
| 15 | Сила | VCC2 | VDC электропитания цепи 5.0±5% (максимальные 50mA) |
| 4,6,7,8,10,13,14 | NC | NC | вакансия |

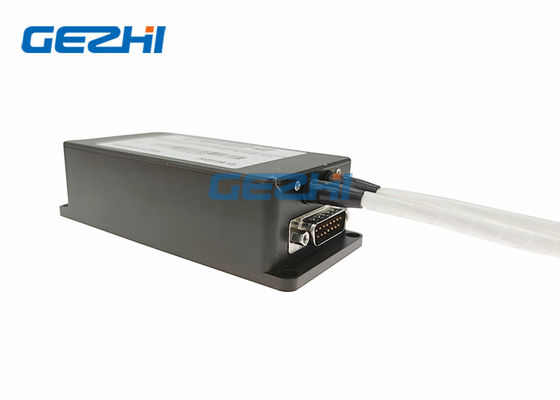

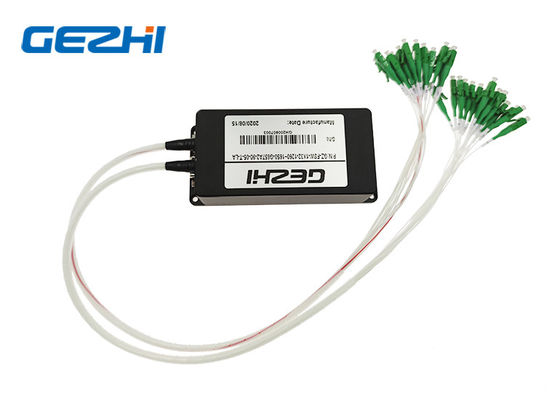

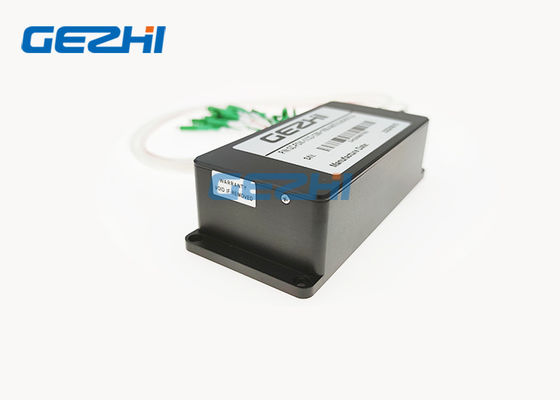

Изображение переключателя оптического волокна 1x32 SM
|
