| Brand Name: | GEZHI or OEM |
| Номер модели: | переключатель 1x2 премьер-министра оптически |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Delivery Time: | 2-7 дней работы |
| Payment Terms: | T/T, западное соединение |

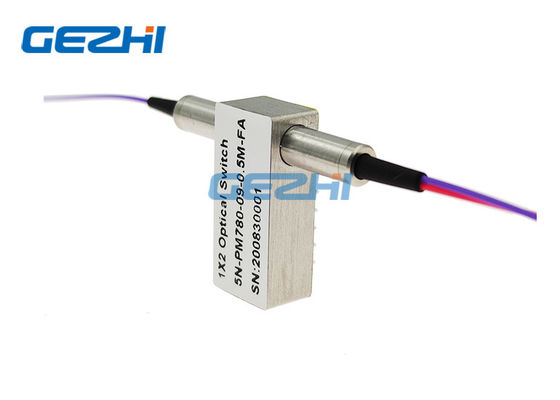

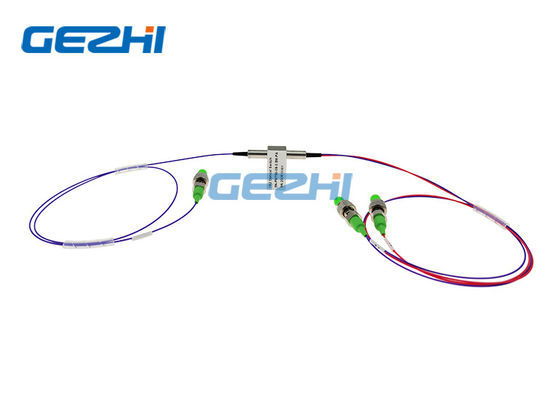

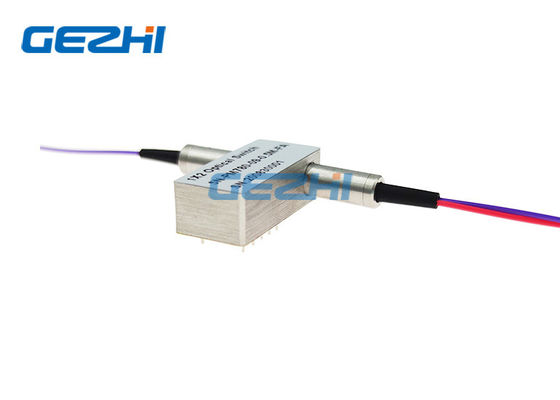

поляризация 780nm поддерживая переключатели волокна 1x2 премьер-министра оптически
CO. GEZHI Photonics, серия оптически переключателей премьер-министра Ltd переключателей оптического волокна поляризации поддерживая порт 1X1 и 1×2 переносит микро- оптические приборы построенные с волокном панды премьер-министра. Эти приборы могут переключить оптически входной сигнал до один из 2 выходов пока поддерживающ поляризацию сигнала. Серия оптически переключателей премьер-министра включает двухнаправленную деятельность. И широко использованный в поле оптически креста, сетей PON и системы соединения, предохранения от кольца стекловолокна и монитора сети. Для разнообразие применений, запирать на задвижку так же, как не-запирать на задвижку варианты доступны. Серия оптически переключателей охарактеризована с низкой вносимой потерей, широким работая диапазоном длины волны, высоким коэффициентом вымирания и превосходными стабильностью и надежностью.
Особенности
Низкая вносимая потеря
Высокий коэффициент вымирания
Широкий диапазон длины волны
Двухнаправленная деятельность
Превосходные стабильность и надежность
Применения
Оптическая система поляризации поддерживая
Re-конфигурируемое OADM
Оптически предохранение от & восстановление сети
Оптически система креста и соединителя
Инструментирование, испытание & измерение
Спецификация
|
Параметры |
GZ-FSW-1×2-PM | |||
| Работая длина волны | nm | 780±10/850 ±10 | 980±10 /1064 ±10 | 1310,1480,1550±30 |
| Вносимая потеря | dB | Тип: 1,2 Макс: 1,5 | Тип: 1,0 Макс: 1,2 | Тип: 0,6 Макс: 1,0 |
| Потеря возвращения | dB | ≥40 | ≥50 | ≥55 |
| Помеха | dB | ≥40 | ≥55 | ≥55 |
| Повторимость | dB | ≤±0.02 | ||
|
Электропитание |
V | 3,0 или 5,0 | ||
| Продолжительность жизни | Время | ≥107 | ||
| Время переключателя | госпожа | ≤8 | ||
| Сила передачи | mW | ≤500 | ||
| Рабочая температура | ℃ | -20~+70 | ||
| Температура хранения | ℃ | -40~+85 | ||
| Размер | mm | (L) 27× (W) 12.0× (H) 8,2 | ||
Примечание: 1. изготовление на заказ доступно.
Штыри
| Тип | Pin | Электрический привод | Датчик состояния | ||||||
| 1×2 | канал | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Запирать на задвижку | P1-P2 | -- | -- | GND | V+ | Конец | Раскройте | Раскройте | Конец |
| P1-P3 | V+ | GND | -- | -- | Раскройте | Конец | Конец | Раскройте | |
| Не-запирать на задвижку | P1-P2 | -- | -- | -- | -- | Конец | Раскройте | Раскройте | Конец |
| P1-P3 | V+ | -- | -- | GND | Раскройте | Конец | Конец | Раскройте | |
Оптически маршрут
| Состояние одно | Состояние 2 |
|
|
 |
данные по заказа оптически переключателя 1x2
GZ-FSW-1x2-xx-x-x-x-xx-x-xx
| Режим | Длина волны | Тип напряжения тока | Модель контроля | Тип волокна | Диаметр волокна | Длина волокна | Соединитель |
|
1x1 1x2 |
780=780nm 850=850nm 980=980nm 1064=1064nm 1310=1310nm 1480=1480nm 1550=1550nm X=Others |
3=3V 5=5V |
L=Latching Запирать на задвижку N=Non- |
Волокно PM=PM X=Others |
25=250um 90=900um X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
|
