| Brand Name: | GEZHI or OEM |
| Номер модели: | GZ-FSW-2x2F |
| МОК: | 1PC |
| цена: | Подлежит обсуждению |
| Delivery Time: | 2-7 дней работы |
| Payment Terms: | Т / Т, западное соединение |

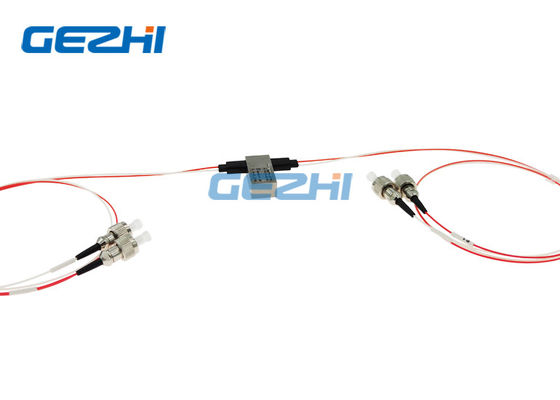

переключатель полного 2×2 SM волокна 1310/1550nm оптически двухнаправленный
2x2F оптически переключатели CO. GEZHI Photonics, Ltd подключают оптически каналы путем перенаправлять входящий оптически сигнал в выбранное волокно выхода. Свои используемые в канале преграждая, конфигурации добавляют/решение падения с низкими оптически искажениями и высокой надежностью. Эти двухнаправленные оптически переключатели 2x2, которые имеют 2 входного сигнала и 2 выхода, с сквозным и перекрестным оптически государством.
|
Особенности
|
Применения
|
Спецификация
| Параметры | Спецификации | Блок |
| Работая длина волны | 1260~1650 (SM) | nm |
| Вносимая потеря | ≤1.0 | dB |
| Потеря длины волны зависимая | ≤0.25 | dB |
| Потеря поляризации зависимая | ≤0.05 | dB |
| Потеря температуры зависимая | ≤0.20 | dB |
| Потеря возвращения | SM≥50 | dB |
| Перекрестные помехи | SM≥55 | dB |
| Время переключателя | ≤8 | госпожа |
| Повторимость | ≤±0.02 | dB |
| Стойкость | ≥107 | времена |
| Рабочий потенциал | 3 или 5 | V |
| Тип переключателя | Не-запирать на задвижку/запирая на задвижку | |
| Рабочая температура | - 20~+70 | ℃ |
| Температура хранения | - 40~+85 | ℃ |
| Оптически сила | ≤500 | mW |
| Размер | 27.0L×12.5W×8.4H | mm |
Оптически маршрут
Штыри
| Тип | Оптически маршрут | Электрический привод | Датчик государства | ||||||
| Полное 2×2 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Запирать на задвижку | P1-P4, P2-P3 | -- | -- | GND | V+ | Конец | Раскройте | Раскройте | Конец |
| P1-P3, P2-P4 | V+ | GND | -- | -- | Раскройте | Конец | Конец | Раскройте | |
| Не-запирать на задвижку | P1-P4, P2-P3 | -- | -- | -- | -- | Конец | Раскройте | Раскройте | Конец |
| P1-P3, P2-P4 | V+ | -- | -- | GND | Раскройте | Конец | Конец |
Раскройте
|
|
Упорядочение информации
GZ-FSW-2×2F
| Режим | Длина волны | Тип напряжения тока | Модель контроля | Тип волокна | Диаметр волокна | Длина волокна | Соединитель |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Запирать на задвижку N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Механический чертеж
CO. GEZHI Photonics, Ltd фабрика которое главным образом производит модуль DWDM, AWG DWDM, CWDM, WDM фильтра переключатель, механический оптически переключатель как 1x1, Multi канал 1x2, 2x2B, 2x2F, 2x4, 4x4, 1x4, 1x8 и 1xN оптически, оборудование оптически переключателя, переключатель MEMS оптически, MEM VOA, оптически гибкий провод etc.
|
|
