| Brand Name: | GEZHI or OEM |
| Номер модели: | GZ-FSW-1x1 |
| МОК: | 1PC |
| цена: | Подлежит обсуждению |
| Delivery Time: | 2-7 дней работы |
| Payment Terms: | T/T, западное соединение |

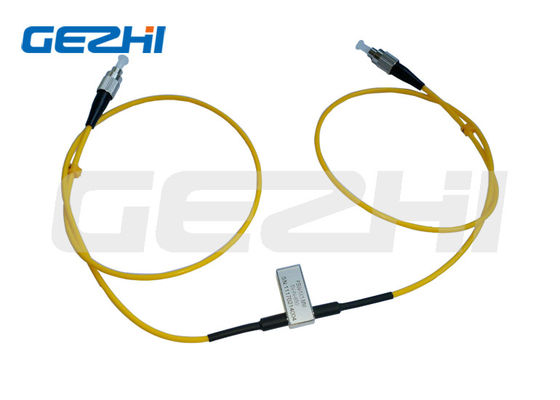

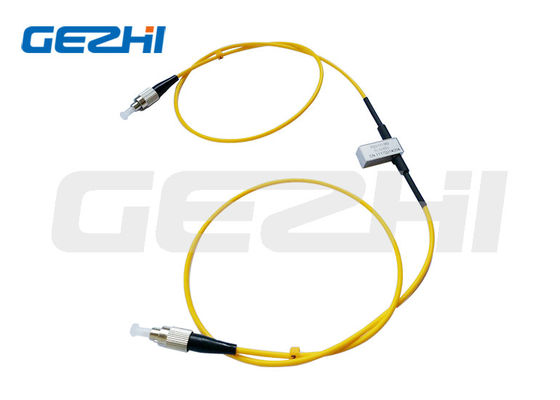

одиночного хода поляка 1x1 одиночного оптически отрезка переключатель
Переключатель отрезка 1x1 GEZHI оптически конструирован для пользы в коммуникационных сетях стекловолокна и аппаратурах измерения. Оптически переключатель отрезка 1x1 состоит из 2 портов который выборочно передает, перенаправляет, или преграждает оптически силу в передающей линии оптического волокна.
Оптически переключатель отрезка 1x1 сработал для того чтобы выбрать или изменить между 2 государствами. В результате он уничтожает низкую электрическую энергию для того чтобы привестись в действие оптически переключатель.
Особенности
Одиночный режим или мультимодное опционное
Широкий работая диапазон длины волны
пакет Шв-уплотнения
Failsafe запирать на задвижку и Не-запирать на задвижку
Низкие оптически искажения
Низкая вносимая потеря
Сильно стабилизированный & надежный
Короткое переключая время
Компактный дизайн, миниатюрный размер
свободный от Эпоксидн на оптически пути
Применения
Переключение сети
НИОКР в лаборатории
Преграждать канала
Модуль и системная интеграция
Инструментирование, испытывать, и измерение
Датчик волокна
Городская сеть
Системный контроль
Предохранение от и восстановление сети
Спецификация
| Параметры | GZ-FSW-1×1 | ||
| Диапазон длины волны | nm | 850±40/1300±40 | 1260~1650 |
| Работая avelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| Вносимая потеря | dB | Тип: 0,5 Макс: 0,8 | Тип: 0,5 Макс: 0,8 |
| Потеря возвращения | dB | MM≥30 SM≥50 | |
| Помеха | dB | MM≥65 SM≥75 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Повторимость | dB | ≤±0.02 | |
| Электропитание | v | 3,0 или 5,0 | |
| Продолжительность жизни | времена | ≥107 | |
| Время переключателя | госпожа | ≤8 | |
| Сила передачи | mW | ≤500 | |
| Рабочая температура | ℃ | -20~+70 | |
| Температура хранения | ℃ | -40~+85 | |
| Вес | g | 16 | |
| Размер | mm | (L) 27.0× (W) 12.0× (H) 8,2 | |
Данные по заказа
GZ-FSW-1x2-x-xx-x-x-x-xx-x-x
| Режим | Длина волны | Тип напряжения тока | Модель контроля | Тип волокна | Диаметр волокна | Длина волокна | Соединитель |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Запирать на задвижку N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |
Штыри
| Тип | Pin | Электрический привод | Датчик состояния | ||||||
| 1×1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Запирать на задвижку | P1-P2 | -- | -- | GND | V+ | Конец | Раскройте | Раскройте | Конец |
| Светлый конец | V+ | GND | -- | -- | Раскройте | Конец | Конец | Раскройте | |
| Не-запирать на задвижку | P1-P2 | -- | -- | -- | -- | Конец | Раскройте | Раскройте | Конец |
| Светлый конец | V+ | -- | -- | GND | Раскройте | Конец | Конец | Раскройте | |
Оптически маршрут
| Состояние одно | Состояние 2 |
 |
|
Размер
|
|
