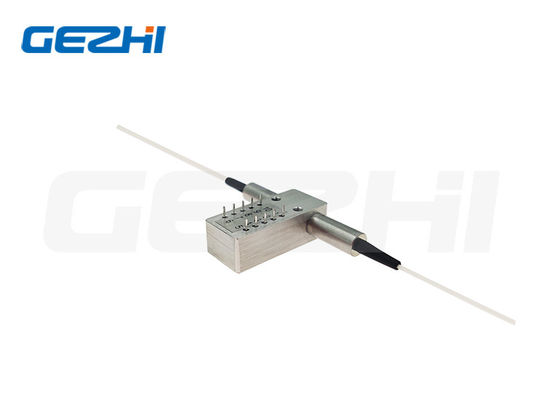

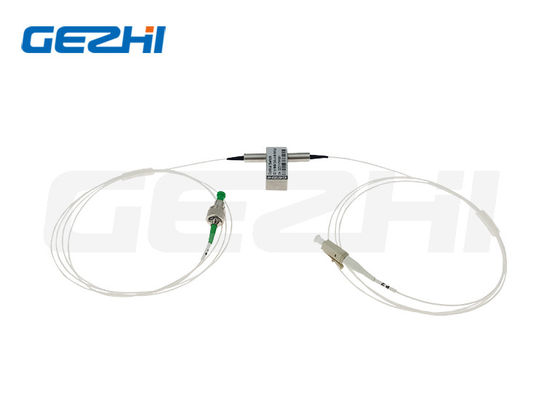

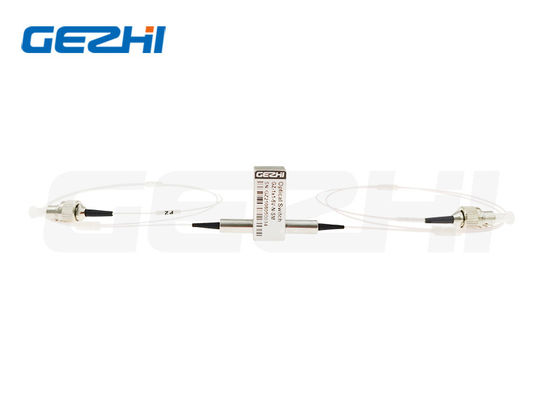

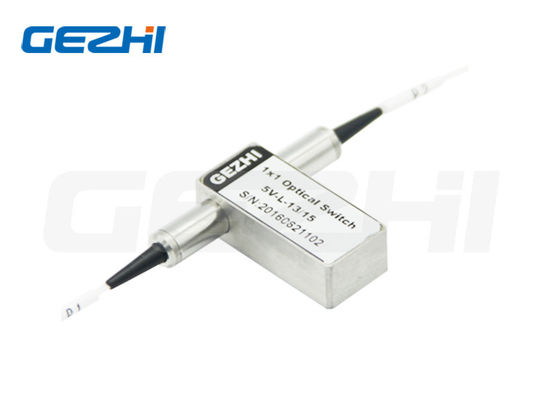

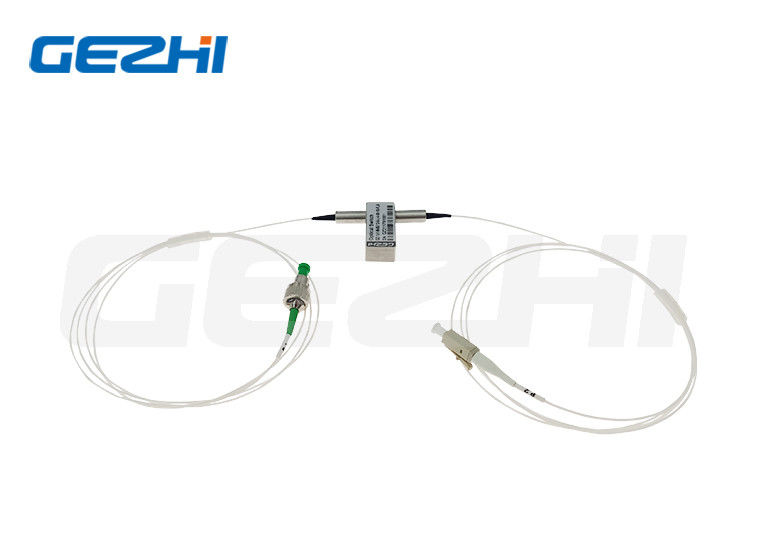

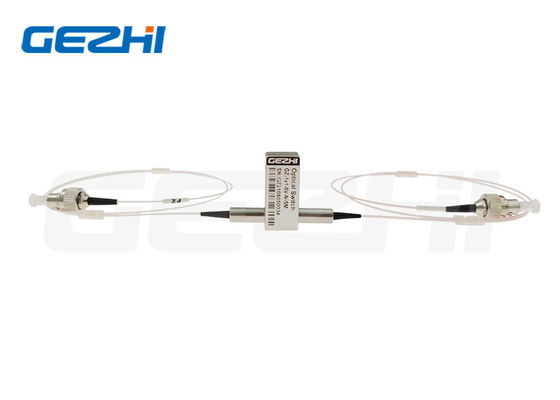

1310 нм механический оптический переключатель с фиксацией 500 мВт для блокировки оптического волокна

Name: 1310 нм механический оптический переключатель с фиксацией 500 мВт для блокировки оптического волокна
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-1x1-13/15
Price: 21.00 USD
Availability: InStock

Наименование марки:	GEZHI or OEM
Номер модели:	GZ-1x1-13/15
МОК:	1pc
цена:	US$18-US$25
Срок поставки:	2-7 дней работы
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS,ISO9001

Название продукта:

1x1 оптические коммутаторы

Длина волны:

1310/1550NM

особенность:

Высокая надежность

Тип управления:

Не-запирать на задвижку

Напряжение:

5V или 3V

Разъем:

FC/UPC или подгонянный

Упаковывая детали:

2pcs в пене с пластиковой коробкой

Поставка способности:

50000pcs в месяц

Выделить:

Преграженный запирающ на задвижку механический оптически переключатель

Переключатель LC UPC механический оптически

переключатель волокна локальных сетей 500mW

Описание продукта

Механический оптический переключатель с блокированным замыканием

1x1 оптомеханический двунаправленный оптоволоконный коммутатор с длиной волны 1310 нм, LC-коннекторами, интерфейсами UPC / APC, работой 3V / 5V и номинальной оптической мощностью 500 мВт.

Обзор продукции

Gezhi 1x1 Opto-Mechanical Bi-directional Fiber Optic Switch connects optical channels by redirecting incoming optical signals into output fibers using an opto-mechanical configuration activated via electrical control signalsНа переключателе встроены электрические датчики положения и используется технология фильтра тонкой пленки для надежного изменения пути света.

Эта инновационная конструкция предлагает упрощенную конфигурацию платформы с высокой надежностью и низкими издержками производства.значительное снижение чувствительности к положению движущейся части при обеспечении беспрецедентной стабильности;.

Конфигурация оптического маршрута

Механический чертеж

Ключевые особенности

Операция блокировки с защитой от сбоев
Конкурентоспособное недорогое решение
Минимальные оптические искажения
Дизайн оптического пути без эпоксида
Высокие показатели надежности

Заявления

Системы блокировки каналов
Конфигурируемые модули добавления/вывода
Мониторинг сетевой системы
Приборы для испытаний и измерений

Технические спецификации

Параметр	Спецификация	Единица
Рабочая длина волны	1260 ~ 1620 (SM)	nm
Потеря вставки	≤ 1.0	ДБ
Потеря, зависящая от длины волны	≤ 0.25	ДБ
Потери, зависящие от поляризации	≤ 0.05	ДБ
Теплозависимые потери	≤ 0.20	ДБ
Возвратные потери	SM≥50	ДБ
Переговоры	SM≥55	ДБ
Время переключения	≤ 8	мс
Повторяемость	≤±0.02	ДБ
Прочность	≥107	Времена
Рабочее напряжение	3 или 5	V
Тип переключателя	Незажимание/зажимание
Операционная температура	-20 ~ +70	°C
Температура хранения	-40 ~ +85	°C
Оптическая мощность	≤ 500	mW
Размер	27.0L12.5W8.4H	мм

Конфигурация пин

Тип	Оптический маршрут	Электрический привод	Датчик состояния
Не зажимается	СОПРЕЧЕНИЕ	Пин 5	Пин 6
Не зажимается	P1-P2	V+	Открыть/закрыть
Застегивание	СОПРЕЧЕНИЕ	ГНД	Открыть/закрыть
Застегивание	P1-P2	V+ GND	Открыть/закрыть

Информация о заказе

Модель: GZ-1*1-13/15

Режим	Длина волны	Тип напряжения	Модель управления	Тип волокна	Диаметр волокна	Длина волокна	Коннектор
S=SM M=MM	85=850 нм 13=1310 нм 15=1550 нм 13/15=1310/1550 нм X= прочие	3=3В 5=5В	L=Замыкание N=Незамыкающийся	5=50/125 6=62,5/125 9=9/125 X= прочие	25=250um 90=900м 20=2,0 мм 30=3,0 мм X= прочие	1=1m 2=1,5 м X= прочие	0=Ничего FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X= прочие
