| Brand Name: | GEZHI or OEM |
| Номер модели: | GZ-1x1-13/15 |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Delivery Time: | 2-7 дней работы |
| Payment Terms: | T/T, западное соединение |

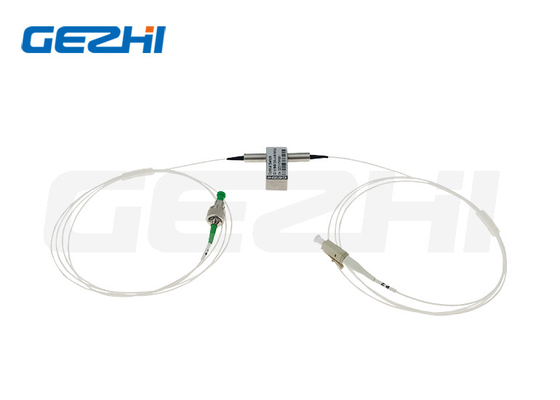

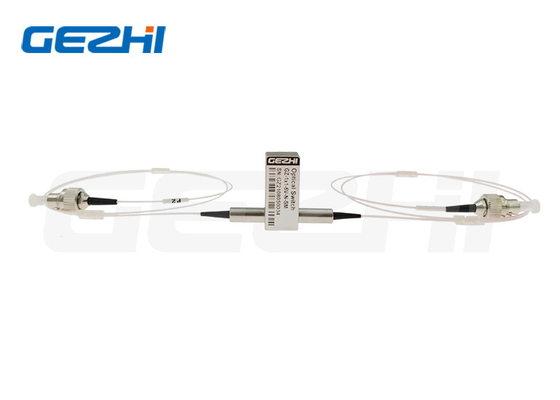

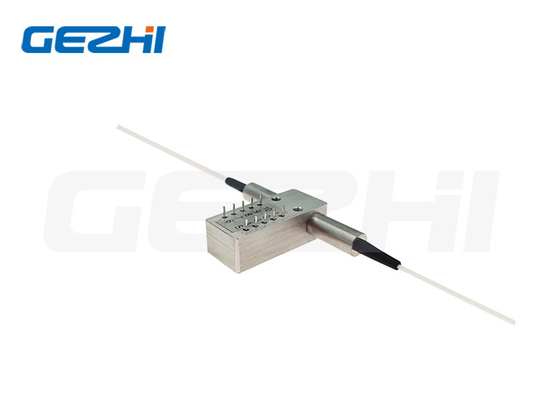

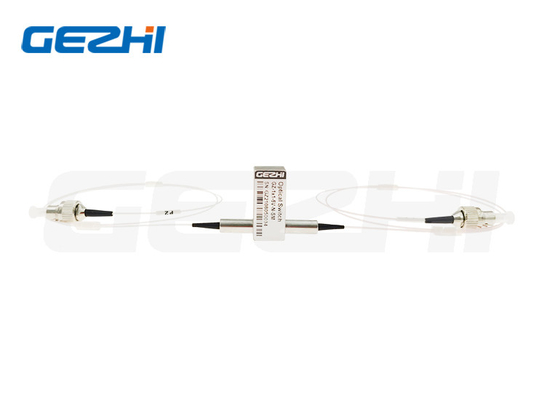

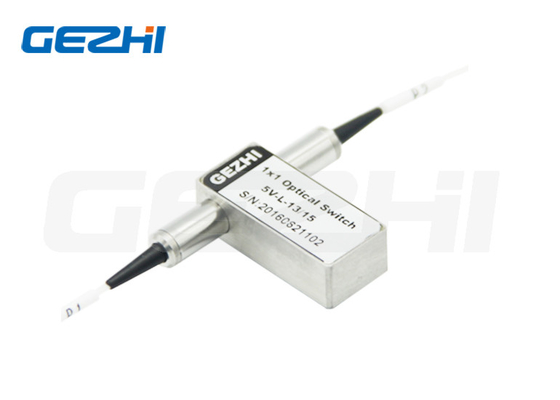

Блокированный механический оптический переключатель 1310nm LC UPC APC 3V 5V 500mW
1х1 оптические коммутаторы
Gezhi 1x1 Opto-Mechanical Bi-directional Fiber Optic Switch соединяет оптические каналы, перенаправляя 1 входящий оптический сигнал в 1 выходный волокно.Это достигается с помощью оптомеханической конфигурации и активируется с помощью электрического сигнала управленияНа переключателе встроены электрические датчики позиции.
Основанная на технологии фильтра тонкой пленки, которая обеспечивает надежный метод изменения светового пятна,Эта серия продуктов имеет радикально упрощенную конфигурацию платформы, обеспечивающую высокую надежность и низкую стоимость производства.Эта новаторская конструкция значительно снижает чувствительность к положению движущейся части, предлагая беспрецедентно высокую стабильность, а также несравненно низкую стоимость.
Оптический маршрут
Механический чертеж
Особенности
Блокировка канала
Спецификация
| Параметры | Спецификации | Единица |
| Рабочая длина волны | 1260 ~ 1620 ((SM) | nm |
| Потеря вставки | ≤ 1.0 | ДБ |
| Потеря, зависящая от длины волны | ≤ 0.25 | ДБ |
| Потери, зависящие от поляризации | ≤ 0.05 | ДБ |
| Теплозависимые потери | ≤ 0.20 | ДБ |
| Возвратные потери | SM≥50 | ДБ |
| Переговоры | SM≥55 | ДБ |
| Время переключения | ≤ 8 | мс |
| Повторяемость | ≤±0.02 | ДБ |
| Прочность | ≥ 107 | Времена |
| Рабочее напряжение | 3 или 5 | V |
| Тип переключателя | Незажимание/зажимание | |
| Операционная температура | -20 ~ +70 | °C |
| Температура хранения | -40 ~ +85 | °C |
| Оптическая мощность | ≤ 500 | мВт |
| Размер | 27.0L×12.5W×8.4H | мм |
Пины
| Тип | Оптический маршрут | Электрический привод | Датчик состояния | ||||||
| 1х1 | Пин 1 | Пин 5 | Пин 6 | Пин 10 | Пин 2-3 | Пин 3-4 | Шприц 7-8 | Пин 8-9 | |
| Не зажимается | СОПРЕЧЕНИЕ | - Я... | - Я... | - Я... | - Я... | Закрой. | Открыто | Открыто | Закрой. |
| P1-P2 | V+ | - Я... | - Я... | ГНД | Открыто | Закрой. | Закрой. | Открыто | |
| Застегивание | СОПРЕЧЕНИЕ | - Я... | - Я... | ГНД | - Я... | Закрой. | Открыто | Открыто | Закрой. |
| P1-P2 | V+ | ГНД | - Я... | - Я... | Открыто | Закрой. | Закрой. | Открыто | |
Информация о заказе
GZ-1×1-13/15
| Режим | Длина волны | Тип напряжения | Модель управления | Тип волокна | Диаметр волокна | Длина волокна | Коннектор |
| S=SM M=MM |
85=850 нм 13=1310 нм 15=1550 нм 13/15=1310/1550 нм X= прочие |
3=3В 5=5В |
L=Замыкание N=незажимание |
5=50/125 6=62,5/125 9=9/125 X= прочие |
25=250um 90=900м 20=2,0 мм 30=3,0 мм X= прочие |
1=1m 2=1,5 м X= прочие |
0=Ничего X= прочие |
|
|
