| Brand Name: | GEZHI or OEM |
| Номер модели: | GZ-1x4-760 |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Delivery Time: | 2-7 дней работы |
| Payment Terms: | T/T, западное соединение |

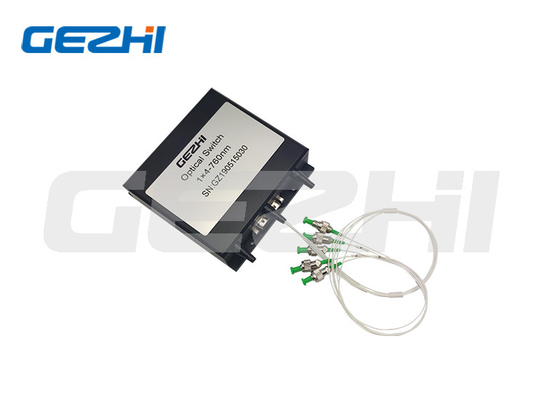

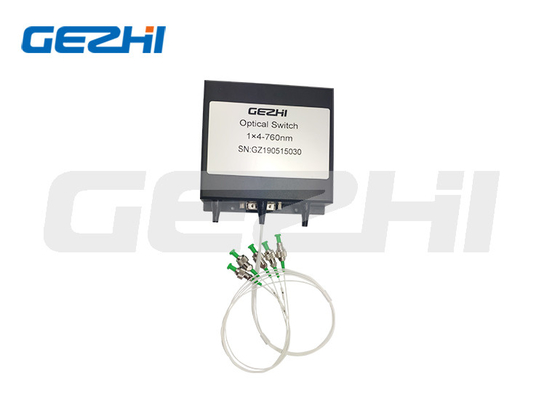

оптически переключатели 1x4
Переключатель оптического волокна 1x4 Gezhi подключает оптически каналы путем перенаправлять в приходя оптически сигнале в выбранное волокно выхода. Это достигано путем использование конфигурации патента заявлен opto-механической активированной через электрический сигнал управления.
Запирать на задвижку деятельность сохраняет выбранный оптически путь после того как сигнал привода извлекался. Переключатель интегрировал электрические датчики положения, и новый материал основал предварительный дизайн значительно уменьшает чувствительность положения двигающей части, предлагая беспрецедентную высокую стабильность так же, как бесподобную низкую цену. Электронный водитель доступен для этой серии переключателей.
|
Особенности Failsafe запирать на задвижку
Бесподобная низкая цена
Низкие оптически искажения Свободный от Эпоксидн оптически путь
Высокая надежность
|
Применения Преграждать канала Конфигурируемый добавьте/падение
Системный контроль
Инструментирование
|
Спецификация
| Параметры | Спецификации | Блок |
| Работая длина волны | 1260~1620 (SM) | nm |
| Вносимая потеря | ≤1.0 | dB |
| Потеря длины волны зависимая | ≤0.25 | dB |
| Потеря поляризации зависимая | ≤0.05 | dB |
| Потеря температуры зависимая | ≤0.20 | dB |
| Потеря возвращения | SM≥50 | dB |
| Перекрестные помехи | SM≥55 | dB |
| Время переключателя | ≤8 | госпожа |
| Повторимость | ≤±0.02 | dB |
| Стойкость | ≥107 | времена |
| Рабочий потенциал | 3 или 5 | V |
| Тип переключателя | Не-запирать на задвижку/запирая на задвижку | |
| Рабочая температура | - 20~+70 | ℃ |
| Температура хранения | - 40~+85 | ℃ |
| Оптически сила | ≤500 | mW |
| Размер | 27.0L×12.5W×8.4H | mm |
Штыри
маршрут оптически переключателя 1x4 оптически
данные по заказа оптически переключателя 1x4
GZ-1x4-760nm
Данные по заказа
| Режим | Длина волны | Тип напряжения тока | Модель контроля | Тип волокна | Диаметр волокна | Длина волокна | Соединитель |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Запирать на задвижку N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
Механический чертеж
|
|
