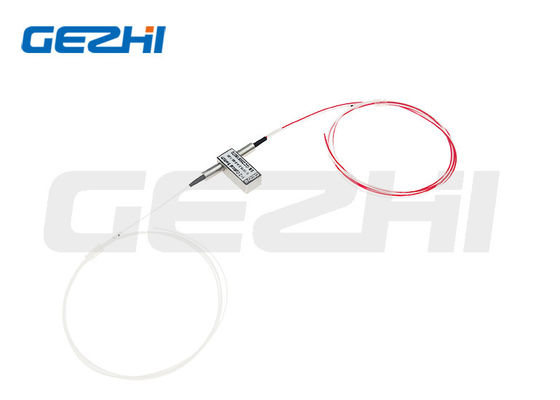

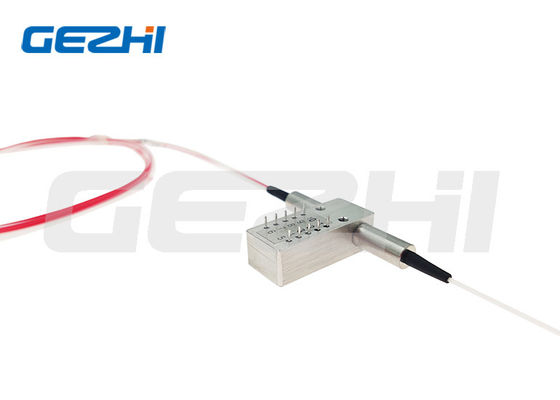

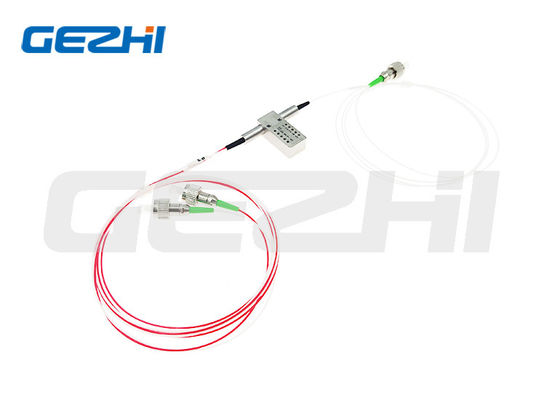

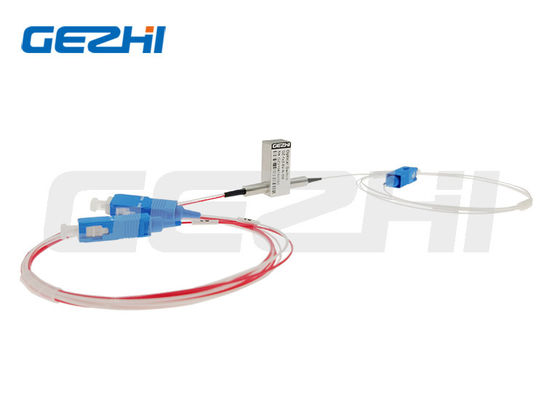

Широковолновый оптический переключатель 1x2 Незажимающий оптомеханический оптоволоконный переключатель с высокой надежностью

Широковолновый оптический переключатель 1x2 Незажимающий оптомеханический оптоволоконный переключатель с высокой надежностью

Наименование марки:	GEZHI or OEM
Номер модели:	GZ-1x2-13/15
МОК:	1pc
цена:	US$28-US$58
Срок поставки:	2-7 дни работы
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS,ISO9001

Название продукта:

оптически переключатели 1x2

Тип управления:

Не-запирать на задвижку

Напряжение:

5V или 3V

Длина волны:

1310/1550NM

Особенность:

Высокая надежность

Разъем:

FC/UPC или подгонянный

Диапазон длин волн:

850±40/1300±40 | 1260~1650

Упаковывая детали:

2pcs в пене с пластиковой коробкой

Поставка способности:

50000PCS в месяц

Выделить:

переключатель 5V 1x2

переключатель mmf 1x2

запертый на задвижку гаван переключатель волокна 2

Описание продукта

Широкополосный оптический переключатель 1x2 MMF или SMF, оптомеханический, с фиксацией

Примечание: 1. Возможна индивидуальная настройка.
2. Указано без разъема, дополнительная потеря 0,2 дБ на разъем.

Оптические переключатели 1x2

Оптический переключатель 1x2 подключается к оптическому пути путем соединения или блокировки оптического сигнала. Продукт управляется электрическим сигналом для переключения оптического пути. Отличная конструкция обеспечивает продукту преимущества высокой стабильности, высокой надежности и низких потерь, что широко используется в коммутации и защите оптических сетей.

Особенности и области применения

Особенности

Безопасная фиксация
Непревзойденно низкая стоимость
Низкие оптические искажения
Оптический путь без эпоксидной смолы
Высокая надежность

Применение

Блокировка канала
Конфигурируемый ввод/вывод
Мониторинг системы
Измерительные приборы

Спецификации

Параметры	Единица измерения	GZ-FSW-1*2
Диапазон длин волн	нм	850±40 / 1300±40 \| 1260~1650
Рабочая длина волны	нм	850/1300 \| 1310/1490/1550/1625/1650
Вносимые потери	дБ	Тип:0.8 Макс:1.2 \| Тип:0.5 Макс:1.0
Обратные потери	дБ	MM≥30 SM≥50
Перекрестные помехи	дБ	MM≥35 SM≥55
PDL	дБ	≤0.05
WDL	дБ	≤0.25
TDL	дБ	≤0.25
Повторяемость	дБ	≤±0.02
Источник питания	В	3.0 или 5.0
Срок службы	Время	≥10⁷
Время переключения	мс	≤8
Мощность передачи	мВт	≤500
Рабочая температура	°C	-20~+80
Температура хранения	°C	-40~+85
Вес	г	16
Размеры	мм	(Д)27(Ш)12.0(В)8.2

Конфигурация контактов

Тип	Контакт	Электрический привод	Датчик состояния
С фиксацией	P1-P2	-- \| -- \| GND \| V+	Закрыто \| Открыто \| Открыто \| Закрыто
С фиксацией	P1-P3	V+ \| GND \| -- \| --	Открыто \| Закрыто \| Закрыто \| Открыто
Без фиксации	P1-P2	-- \| -- \| -- \| --	Закрыто \| Открыто \| Открыто \| Закрыто
Без фиксации	P1-P3	V+ \| -- \| -- \| GND	Открыто \| Закрыто \| Закрыто \| Открыто

Информация для заказа

GZ-1*2-13/15

Режим	Длина волны	Тип напряжения	Модель управления	Тип волокна	Диаметр волокна	Длина волокна	Разъем
S=SM M=MM	85=850нм 13=1310нм 15=1550нм 13/15=1310/1550нм X=Другое	3=3В 5=5В	L=С фиксацией N=Без фиксации	5=50/125 6=62.5/125 9=9/125 X=Другое	25=250мкм 90=900мкм 20=2.0мм 30=3.0мм X=Другое	1=1м 2=1.5м X=Другое	00=Нет FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Другое

Оптический маршрут

Механический чертеж
