Подробная информация о продукте:
Оплата и доставка Условия:
|
Длина волны: | 1379/1397/1550/1626nm | Линия тип: | Одиночное волокно |
---|---|---|---|
Применение: | WDM-сеть | Соединитель: | FC/APC |
Высокий свет: | Фильтр DWDM поляризации поддерживая,FC APC ПРЕМЬЕР-МИНИСТР DWDM |

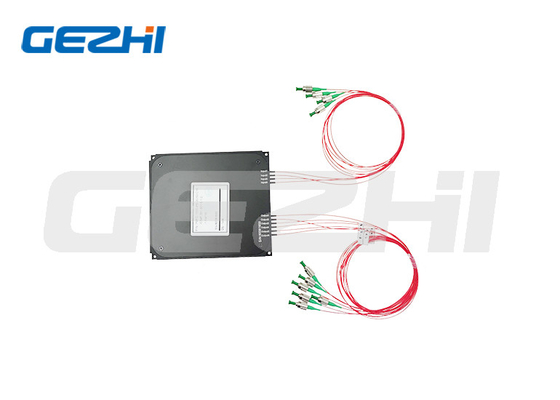

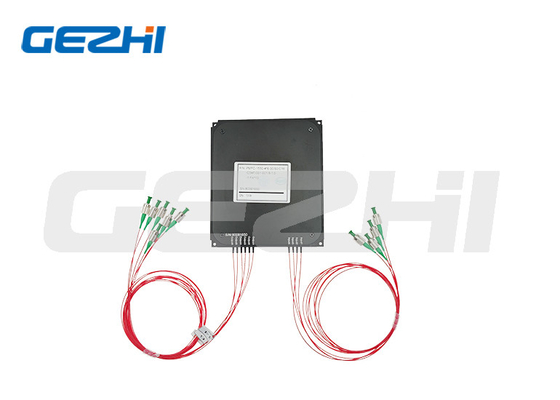

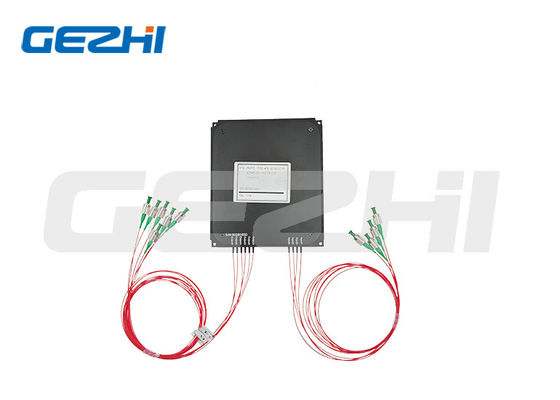

Высокая поляризация стабильности и надежности поддерживая DWDM для сети DWDM
ОПИСАНИЕ
Фильтр DWDM поляризации поддерживая охарактеризован с низким IL, потерей высокого дохода, высоким коэффициентом вымирания и превосходными экологическими стабильностью и надежностью. Они идеальны для усилителей волокна поляризации поддерживая, сети DWDM, и высокоскоростных применений системы коммуникаций и инструментирования.
Особенности
Низкая вносимая потеря
Высокий коэффициент вымирания
Высокая изоляция канала
Высокие стабильность и надежность
Применения
Каналы добавляют/падение
Сеть DWDM
Усилитель волокна оптически
Система оптического волокна
Спецификации представления
Параметры | Блок | Значения | |||||
Номер канала | / | 4CH | 8CH | 16CH | |||
Разбивочная длина волны | nm | Решетка ITU | |||||
Дистанционирование канала | GHz | 50GHz; 100GHz; 200GHz | |||||
Passband канала (@-0.5dB) | nm | 50GHz: >0.1; 100GHz: >0.22; 200GHz: >0.5 | |||||
Вносимая потеря | dB | ≤2.0 | ≤3.2 | ≤5.0 | |||
Изоляция | Смежный | dB | ≥25 | ||||
Несмежный | dB | ≥35 | |||||
Коэффициент вымирания | dB | ≥18 | |||||
Потеря возвращения | dB | ≥50 | |||||
Термическая стабильность длины волны | nm/℃ | ≤0.003 | |||||
Термическая стабильность вносимой потери | dB/℃ | ≤0.005 | |||||
Максимальная регуляция силы (CW) | W | 0,3, 1, или 2 | |||||
Нагрузка при испытании на разрыв | N | ≤5 | |||||
Рабочая температура | ℃ | -5~+75 | |||||
Температура хранения | ℃ | -40~+85 | |||||
Размер пакета | mm | 100x80x10 | 100x80x10 | 120x80x18 |
Примечание: спецификации 1.Above для прибора без соединителя, если с соединителем, то IL будет 0.3dB более высоким, возвращенная потеря с уменьшить 5dB и коэффициент вымирания уменьшит 2dB.
2. Для применений наивысшей мощности >10W, мы будем использовать пакет теплоотвода
3.If там применение ИМПа ульс, пожалуйста быть уверено сообщить нас энергии в импульсе и пиковой силы.
Упорядочение информации PMDWDM
①Канал Spacking | 050=50GHz; 100=100GHz; 200=200GHz |
②Номер канала; | 04=1x4; 08=1x8; 16=1x16 |
③Первая длина волны канала: | C21=1560.61nm; C23=1558.98nm; S=Specify |
④Последняя длина волны канала: | C21=1560.61nm; C23=1558.98nm; S=Specify |
⑤Работая ось: | Деятельность оси B=Both; Деятельность оси F=Slow, быстрая ось преградила |
⑥Тип волокна: | PM1550; S=Specify |
⑦Регуляция силы: | 0L=0.3W; 01=1W; 02=2W |
⑧Размеры пакета: | A1=100x80x10mm; A2=120x80x18mm; S=Specify |
⑨Тип отрезка провода: | волокно 00=bare; свободная трубка 09=900um |
⑩Длина волокна: | 08=0.8m; 10=1m; S=Specify |
⑪Тип соединителя: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
