Поляризация Поддержание расплавленного WDM с ультранизкой потерей вставки, высоким коэффициентом вымирания поляризации и широким диапазоном температур работы

Поляризация Поддержание расплавленного WDM с ультранизкой потерей вставки, высоким коэффициентом вымирания поляризации и широким диапазоном температур работы

Наименование марки:	GEZHI or OEM
Номер модели:	3-портовый оптический циркулятор с поддержкой поляризации TGG
МОК:	1 шт.
цена:	US$188-US$688
Срок поставки:	2-3 недели
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS,ISO9001

Документ:

Тип разъема:

ФК/СК/ЛК...

Операция по длине волны:

488/532, 488/633, 532/633, 532/780, 633/780, 633/840 нм

Вносимая потеря:

≤1,0~1,2 дБ голое волокно

Изоляция:

≥13~18 дБ

Коэффициент вымирания:

≥18 дБ

Макс. мощность непрерывного сигнала:

0,1~0,3 Вт

Рабочая температура:

от -40 °C до +85 °C

Упаковывая детали:

Бумажная коробка

Поставка способности:

2000 шт в месяц

Описание продукта

Сохранение поляризации Fused WDM (488/532, 488/633, 532/633, 532/780, 633/780, 633/840 нм) | Мультиплексор с разделением по длине волны PM FBT

Обзор продукта

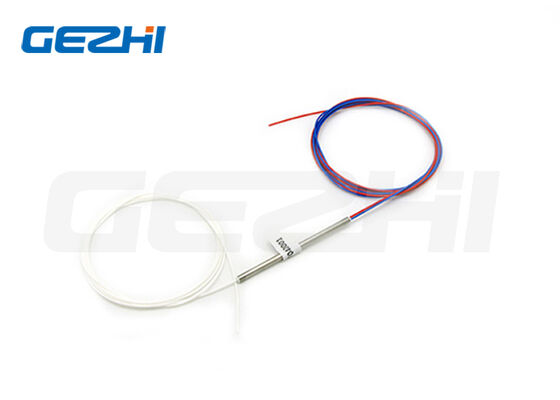

Наши WDM с плавленым биконическим конусом с сохранением поляризации (PM FBT) представляют собой двунаправленные оптоволоконные компоненты, разработанные для мультиплексирования и демультиплексирования двух различных видимых длин волн лазера, при этом полностью сохраняя состояние поляризации по обеим осям волокна. Эти устройства, изготовленные по технологии прецизионного плавления конусов, обеспечивают стабильные оптические характеристики для волоконных лазерных систем видимого диапазона, биофотонной микроскопии, волоконных усилителей и оптических испытательных приборов.

Эта серия поддерживает шесть стандартных комбинаций длин волн: 488/532, 488/633, 532/633, 532/780, 633/780 и 633/840 нм. Каждая модель предварительно оснащена специальным волокном PM Panda (PM460-HP или PM630-HP), чтобы гарантировать высокий коэффициент затухания поляризации. Обе оси поляризации остаются полностью функциональными во время работы; ни одна ось не будет заблокирована при нормальных условиях работы.

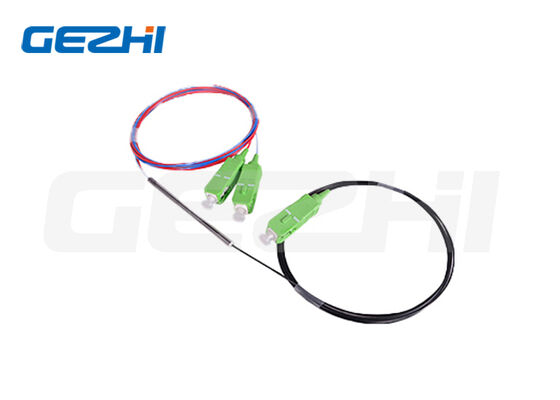

Устройства поставляются с голым оптоволокном или с заделкой в виде свободной трубки диаметром 900 мкм с дополнительными разъемами FC/APC, FC/UPC, SC/APC или SC/UPC. Перед отправкой все устройства проходят 100% оптическое тестирование для обеспечения стабильных характеристик потерь, изоляции и поляризации.

Основные ключевые особенности

Сверхнизкие вносимые потери (≤1,0~1,2 дБ неизолированного оптоволокна) во всей полосе пропускания длин волн ±5 нм
Высокая изоляция портов до 18 дБ для комбинаций длинноволнового видимого диапазона
Высокий коэффициент затухания поляризации ≥18 дБ для надежной настройки ФЭУ системы.
Сверхвысокие обратные потери ≥55 дБ для подавления нестабильности обратного отражения лазера
Широкий диапазон рабочих температур: от -40 °C до +85 °C для промышленных и лабораторных условий.
Несколько номинальных значений мощности непрерывного излучения от 0,1 Вт до 0,3 Вт для различных лазерных применений.
Двухосная активная конструкция, без экранирования оси поляризации
Два стандартных размера металлического корпуса: 3,0×60 мм (голое волокно) / 3,0×70 мм (свободная трубка 900 мкм)
Настраиваемая длина пигтейла, тип волокна, пары длин волн и разъемы
Допуск на растягивающую нагрузку до 5 Н для стандартных оптоволоконных пигтейлов
Прочная металлическая упаковка, соответствующая требованиям RoHS, обладающая превосходной механической стабильностью.

Типичные применения

Волоконные лазеры видимой длины волны и комбинированные системы лазеров накачки
Волоконно-оптические усилители с сохранением поляризации
Оптические контрольно-измерительные лабораторные приборы
Оборудование для конфокальной микроскопии, флуоресцентной визуализации и биофотоники
Системы видимого светового волокна
Пути доставки многоволнового лазера

Полные оптические и механические характеристики

Все данные о производительности измерены на сборках голого волокна без разъемов.

Параметр	Единица	Ценности
Операция Длина волны	нм	488/532	488/633	532/633	532/780	633/780	633/840
Полоса пропускания длины волны	нм	±5	±5	±5	±5	±5	±5
Вносимые потери (голое волокно)	дБ	≤1,2	≤1,2	≤1,0	≤1,0	≤1,0	≤1,0
Изоляция	дБ	≥13	≥15	≥15	≥18	≥18	≥18
Коэффициент вымирания	дБ	≥18	≥18	≥18	≥18	≥18	≥18
Соответствующий тип волокна PM	—	PM460-HP	PM460-HP	PM630-HP	PM630-HP	PM630-HP	PM630-HP
Макс. оптическая мощность CW	Вт	0,1	0,1	0,2	0,3	0,3	0,3
Возвратные потери (все модели)	дБ	≥55
Максимальная растягивающая нагрузка	Н	≤5
Рабочая температура	°С	-40 ~ +85
Температура хранения	°С	-40 ~ +85
Стандартный размер упаковки	мм	Φ3,0×60 (голое волокно) / Φ3,0×70 (свободная трубка 900 мкм)

Важные примечания по характеристикам

При наличии оптоволоконных разъемов: вносимые потери увеличиваются на 0,3 дБ, обратные потери уменьшаются на 5 дБ, коэффициент затухания снижается на 2 дБ.
Этот WDM с PM-предохранителем поддерживает обе оси поляризации одновременно; ни одна ось поляризации не будет заблокирована во время работы.

Расшифровка кода заказа

Формат модели: PMFUWDM-102-XX/XX-XXX-SXX-XX-XX-XX

Конфигурация порта: 102 = двунаправленный WDM 1×2.
Пара длин волн: 488/532, 488/633, 532/633, 532/780, 633/780, 633/840; S = Пользовательское указание
Тип волокна: PM460, PM630; S = Пользовательское указание
Размер упаковки: S3 = Φ3,0×60 мм; S4 = Φ3,0×70 мм; S = Пользовательское указание
Тип косички: 00 = оголенное волокно; 09 = Свободная трубка 900 мкм
Длина волокна: 08 = 0,8 м; 10 = 1 м; S = Пользовательское указание
Тип разъема: FA = FC/APC; ФП = ФК/УПК; СА = СК/АПК; СП = СК/УПК; S = Пользовательское указание

Пример номера модели

PMFUWDM-102-633/780-PM630-S4-09-10-FA
Значение: 1×2 WDM, 633/780 нм, волокно PM630-HP, корпус Φ3,0×70 мм, свободная трубка 900 мкм, волокно 1 м, разъемы FC/APC.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Можно ли использовать этот PM WDM как для мультиплексирования, так и для демультиплексирования?

А: Да. Компонент полностью двунаправленный. Объедините две длины волны лазера в общем порте или разделите входной сигнал с двойной длиной волны на два отдельных выходных плеча с одной длиной волны.

Вопрос 2. Как разъемы влияют на оптические характеристики?

О: Во всех версиях с разъемами производительность будет незначительно ухудшаться: вносимые потери +0,3 дБ, обратные потери -5 дБ и коэффициент затухания -2 дБ по сравнению с модулями с голым оптоволокном. Энергоемкость остается неизменной.

Вопрос 3: В чем разница между волокном PM460-HP и PM630-HP?

О: PM460-HP оптимизирован для более коротких волн видимого диапазона (488/532/633 нм). PM630-HP разработан для более длинных видимых диапазонов (532/780, 633/780, 633/840 нм) для обеспечения превосходных характеристик поляризации на более длинных волнах.

Вопрос 4: Можете ли вы предоставить индивидуальные комбинации длин волн, выходящие за рамки перечисленных стандартных серий?

О: Пользовательские пары длин волн, обновления высокой мощности, увеличенная длина волокна и альтернативные типы разъемов (LC, ST, MU) доступны по техническому запросу. Также поддерживаются услуги OEM-маркировки корпусов.

Вопрос 5: Какова максимальная сила растяжения, допустимая для оптоволоконных пигтейлов?

A: Номинальная максимальная растягивающая нагрузка составляет 5 Н. Чрезмерное натяжение повредит область плавленого конуса и необратимо ухудшит оптические характеристики.

В6: Какой температурный диапазон подходит для длительной эксплуатации?

A: от -40 °C до +85 °C для непрерывной работы. Температура хранения соответствует рабочему диапазону; избегайте образования конденсата внутри металлического корпуса.

Нижний текст призыва к действию

Запросите расценки на лабораторные образцы или оптовые заказы OEM. Наша техническая команда может помочь с изменением длины волны, мощности и упаковки. Свяжитесь с нами по электронной почте sales@gezhi.net или WhatsApp для быстрой поддержки и подтверждения времени выполнения.
