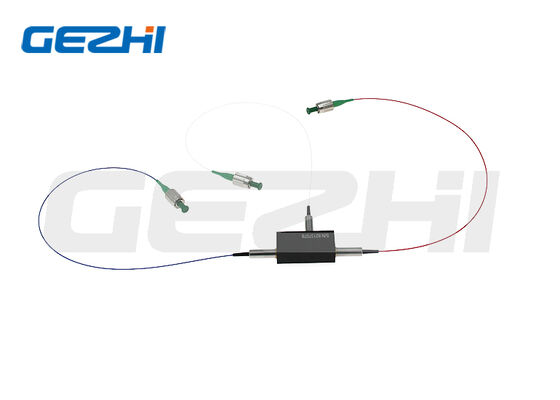

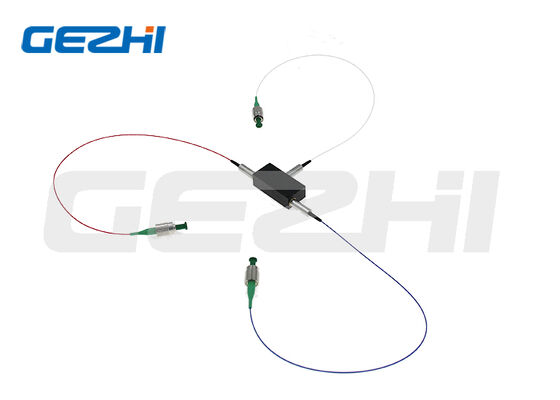

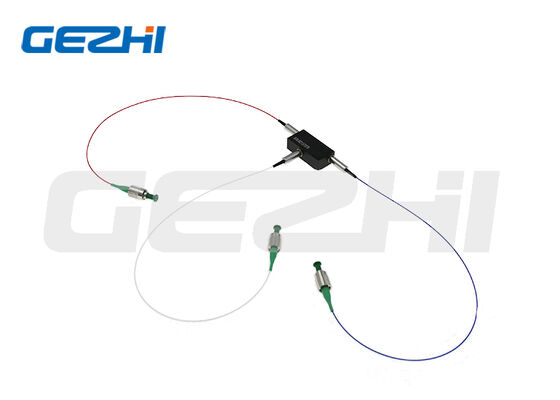

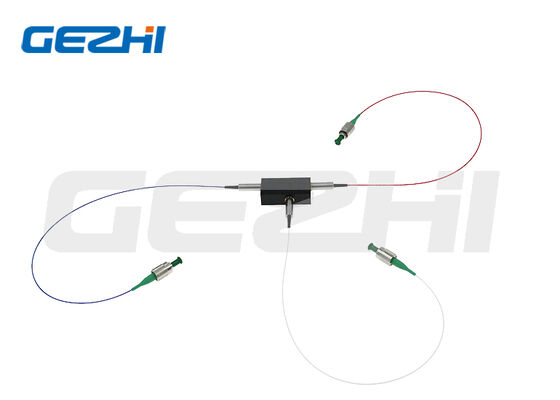

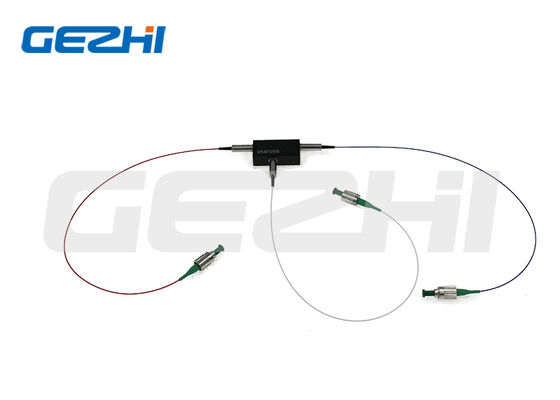

TGG Кристальная поляризация поддерживающая оптический циркулятор с высоким коэффициентом вымирания, низкой потерей вставки и широким охватом длины волны

TGG Кристальная поляризация поддерживающая оптический циркулятор с высоким коэффициентом вымирания, низкой потерей вставки и широким охватом длины волны

Наименование марки:	GEZHI or OEM
Номер модели:	3-портовый оптический циркулятор с поддержкой поляризации TGG
МОК:	1 шт.
цена:	US$288-US$988
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS,ISO9001

Рабочая длина волны:

532/635/680/780/808/850/930/980/1030/1053/1064/1150нм

Вносимая потеря:

≤1,5 дБ (780–1150 нм); ≤2,5 дБ (532/635/680 нм)

Минимальная изоляция:

≥20/≥22дБ

Коэффициент вымирания:

≥18 дБ (Тип B); ≥20 дБ (Тип F)

Макс. мощность непрерывного сигнала:

0,5/5/10/20 Вт

Размер упаковки:

70×28×26 мм

Упаковывая детали:

Бумажная коробка

Описание продукта

Оптический циркулятор с сохранением поляризации на основе ТГГ (532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150 нм)

Обзор продукта

В оптическом циркуляторе Gezhi Photonics на основе TGG, поддерживающем поляризацию, в качестве основного компонента используется высокопроизводительный магнитооптический кристалл тербий-галлиевого граната. Он охватывает широкий диапазон длин волн от 532 до 1150 нм, включая видимый и ближний инфракрасный диапазоны.

Этот циркуляционный насос с постоянными магнитами отличается сверхнизкими вносимыми потерями, превосходной изоляцией, высоким коэффициентом затухания и высокими обратными потерями. Он поддерживает мощность непрерывного сигнала от 0,5 Вт до 20 Вт и два режима работы по оси поляризации (только двухосный тип B и медленный тип F). Доступен стандартный компактный корпус размером 70×28×26 мм с полностью настраиваемым пигтейлом, длиной волокна, типом разъема и пиковой мощностью импульса. Идеально подходит для волоконных лазерных усилителей, медицинских оптических инструментов и прецизионных оптических испытательных систем.

Ключевые особенности

Низкие вносимые потери: ≤1,5 дБ для диапазонов 780–1150 нм, ≤2,5 дБ для диапазонов 532/635/680 нм
Высокая изоляция: минимальная изоляция ≥20 дБ, пиковая изоляция до ≥26 дБ.
Высокий коэффициент затухания: ≥18 дБ (тип B), ≥20 дБ (тип F)
Высокие обратные потери ≥45 дБ, сверхнизкие перекрестные помехи
Широкий охват длин волн: 532, 635, 680, 780, 808, 850, 930, 980, 1030, 1053, 1064, 1150 нм.
Несколько вариантов мощности непрерывного напряжения: 0,5 Вт, 5 Вт, 10 Вт, 20 Вт.
Два режима выравнивания поляризации: B (обе оси), F (только медленная ось)
Различные варианты волокон PM: PM460, PM630, PM780, PM980, PM1060.
Опциональный пигтейл: голое волокно / свободная трубка толщиной 900 мкм; настраиваемая длина волокна
Несколько вариантов разъемов: FC/UPC, FC/APC, SC/UPC, SC/APC
Широкий диапазон рабочих температур: 0℃ ~ +60℃; температура хранения: -10℃ ~ +75℃
Поддерживается индивидуальная упаковка, длина волны и мощность импульса.

Типичные применения

Волоконные усилители и волоконные лазерные системы
Медицинское оптическое оборудование и медицинские лазеры
Оптические контрольно-измерительные приборы
Прецизионные поляризационные оптические схемы
Установки для интерферометрии и лабораторных исследований

Технические характеристики

Параметр	Единица	Спецификация
Рабочая длина волны	нм	532/635/680/780/808/850/930/980/1030/1053/1064/1150
Полоса пропускания длины волны	нм	±5 / ±10 (зависит от длины волны)
Вносимая потеря	дБ	≤1,5 (780–1150 нм); ≤2,5 (532/635/680 нм)
Минимальная изоляция	дБ	≥20 / ≥22
Пиковая изоляция	дБ	≥25 / ≥26
Коэффициент вымирания (тип B)	дБ	≥18
Коэффициент вымирания (тип F)	дБ	≥20
Возвратная потеря	дБ	≥45
Перекрестные помехи	дБ	≥45
Максимальная мощность CW	Вт	0,5/5/10/20
Растягивающая нагрузка	Н	≤5
Рабочая температура	℃	0 ~ +60
Температура хранения	℃	-10 ~ +75
Стандартный размер упаковки	мм	70×28×26

Важные примечания

Приведенные выше характеристики относятся к устройствам без разъемов. При наличии разъемов вносимые потери увеличатся на 0,3 дБ, обратные потери уменьшатся на 5 дБ, а коэффициент затухания снизится на 2 дБ.

Для применения в импульсном режиме, пожалуйста, заранее сообщите нам энергию импульса и пиковую мощность, чтобы подобрать подходящий продукт.

Размеры

Информация для заказа

Код модели: PMCIR-X-XXXX-X-XX-XXXX-XX-XX-XX-XX-XX

Серийный номер.	Параметр Элемент	Определение кода
①	Порт	3 = 3 порта
②	Длина волны	532/635/680/780/808/850/930/980/1030/1053/1064/1150 S = длина волны, указанная пользователем
③	Выравнивание оси	B = обе оси работают F = медленная ось работает, быстрая ось заблокирована N = тип без ПМ
④	Мощность	0Л = 0,5 Вт 01 = 1 Вт 10 = 10 Вт 20 = 20 Вт S = мощность, указанная пользователем
⑤	Тип волокна	PM460/PM630/PM780/PM980/PM1060 S = волокно, указанное по индивидуальному заказу
⑥	Размер упаковки	T2 = стандартный 70×28×26 мм S = размер упаковки, указанный пользователем
⑦	Тип косички	00 = голое волокно 09 = свободная трубка 900 мкм
⑧	Длина волокна	08 = 0,8 м 10 = 1м S = длина, указанная пользователем
⑨	Тип разъема	ФП = ФК/УПК FA = FC/APC СП = СК/УПК СА = СК/АПК S = специальный разъем/голое волокно без разъема
⑩	Пиковая импульсная мощность	00 = Непрерывная волна (CW) 10 = пиковая мощность 10 кВт 20 = пиковая мощность 20 кВт SS = заданная пользователем импульсная мощность

Таблица информации об упаковке

Элемент	Подробности
Тип упаковки	Индивидуальный полиэтиленовый пакет или индивидуальная упаковка
Вариант метки	Этикетка продукта/этикетка OEM
Внешняя коробка	Стандартная экспортная коробка
Образец поддержки	Доступный
Массовые поставки	Доступный
