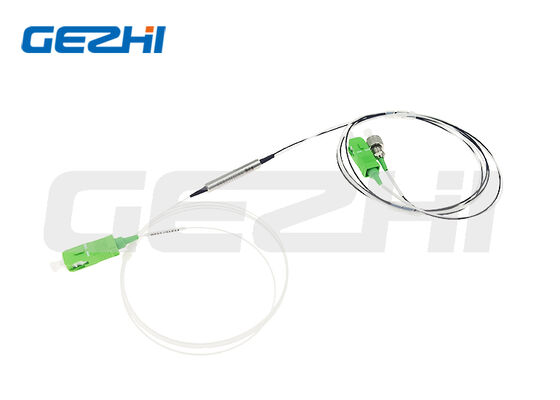

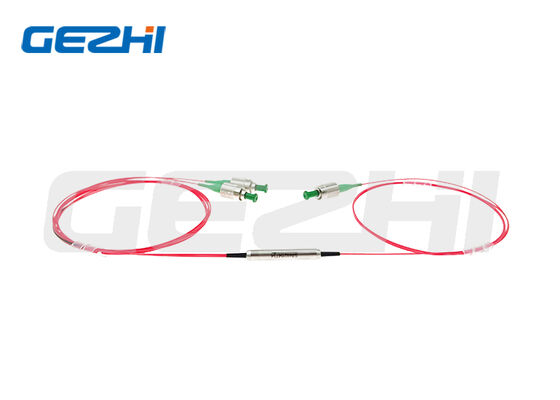

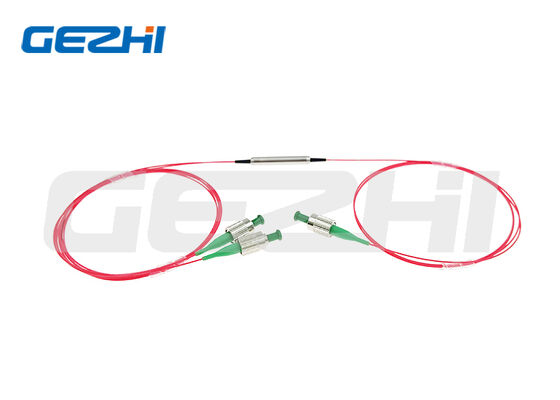

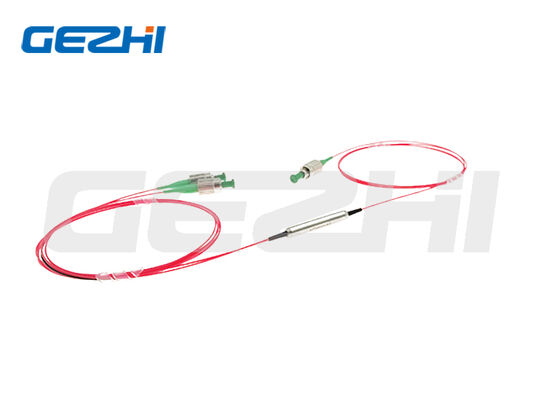

PM-фильтр WDM-поляризация Поддержание WDM-фильтра с ультранизкой потерей вставки высоким коэффициентом вымирания поляризации и комбинациями нескольких длин волн

PM-фильтр WDM-поляризация Поддержание WDM-фильтра с ультранизкой потерей вставки высоким коэффициентом вымирания поляризации и комбинациями нескольких длин волн

Наименование марки:	GEZHI or OEM
Номер модели:	PMFWDM-XXXX-XX-XX-X-XX-XX-XX-XX-XX
МОК:	1 шт.
цена:	US$188-US$688
Срок поставки:	2-3 недели
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS,ISO9001

Документ:

Вносимая потеря:

≤0,8 дБ (проходной порт), ≤0,5 дБ (отражающий порт)

Изоляция:

≥25~30 дБ (проходной), ≥12~15 дБ (отраженный)

Коэффициент вымирания:

≥18~20 дБ

Возвратная потеря:

≥50 дБ

Максимальная мощность:

0,5/1/5 Вт; >10 Вт с радиатором

Рабочая температура:

-5 ~ +75 ℃

Упаковывая детали:

Бумажная коробка

Поставка способности:

2000 шт в месяц

Описание продукта

1. Обзор продукции

Наименование продукта

Поляризация Поддерживающий фильтр WDM / PM Filter WDM

Производитель

Gezhi Photonics Co., Ltd.

Наш PM Filter WDM - это профессиональный мультиплексчик, поддерживающий поляризацию.предназначенный для разделения/объединения двух оптических сигналов различной длины волны в волокнистых схемах, поддерживающих поляризациюМы поддерживаем множество основных комбинаций длин волн для волоконного лазера, оптической связи, CATV и пассивных оптических сетей.корпус соединителя и высокомощного теплоотвода.

Доступные комбинации длин волн

980/1030 нм
980/1064 нм
980/1550 нм
1064/1550 нм
1310/1550 нм
1480/1550 нм
2000/1550 нм

2. Основные характеристики продукции

✅ Ультра низкая потеря вставки
✅ Высокая потеря возврата ≥50 дБ
✅ Высокое соотношение поляризации
✅ Стабильная длина волны и потеря при изменении температуры
✅ Некоторые варианты питания CW: 0.5W / 1W / 5W (10W + пакет теплоотвода доступен)
✅ компактный металлический пакет Φ5.5×35 мм
✅ Специализированные PM-волокна, одномодовые волокна, длина хвоста и соединители
✅ Широкий диапазон температур работы -5°C ~ +75°C

3Основные применения

Система передачи оптических волокон CATV
Система оптического мультиплексирования и демольтиплексирования WDM
Пассивная оптическая сеть EPON / GPON
Комбинатор волоконно-лазерного насоса и разделение сигнала
Поляризация и техническое обслуживание оборудования для испытаний волокон
2μm Средне-инфракрасная оптическая связь (2000/1550nm модель)

4Полные технические спецификации

Стандартная таблица параметров

Параметр	Единица	Стандартная производительность
Потеря вставки порта пропускания	ДБ	≤ 0.8
Отражать потерю вставки порта	ДБ	≤0,5 (2000/1550: ≤0,8)
Пройти изоляцию @отразить длину волны	ДБ	≥ 25 ~ 30
Отражение изоляции @Pass Wavelength	ДБ	≥ 12 ~ 15
Соотношение вымирания	ДБ	≥ 18 ~ 20
Возвратные потери	ДБ	≥ 50
Тепловая стабильность на длине волны	nm/°C	≤ 0.003
Тепловая стабильность при вставке	dB/°C	≤ 0.005
CW Max Power Handling (Максимальная мощность управления)	W	0.5 / 1 / 5; > 10 Вт с теплоотводом
Нагрузка на тягу	N	≤ 5
Операционная температура	°C	-5 ~ +75
Температура хранения	°C	-40 ~ +85
Стандартный размер упаковки	мм	Φ5,5 × 35

Таблица сопоставления диапазона длины волны

Типовой код	Пропускная полоса (nm)	Отражательная полоса (нм)
T1064/R980	1020 ~ 1080	960 ~ 990
T1550/R980	1520 ~ 1580 гг.	960 ~ 990
T1550/R1064	1520 ~ 1580 гг.	1020 ~ 1080
T1550/R1310	1530~1600	1270 ~ 1350
T1550/R1480	1535 ~ 1580 гг.	1470 ~ 1490 гг.
T2000/R1550	1950~2050 гг.	1530 ~ 1570 гг.

Важные замечания

Указанные выше характеристики применяются к устройствам с обнаженным волокном.
Для высокой мощности свыше 10 Вт упаковка теплоотвода является обязательной.
Применение импульсного сигнала: Пожалуйста, предоставьте импульсную энергию и пиковую мощность для индивидуальной конструкции.

5. Пояснение кода заказа

Формат заказа: PMFWDM-XXXX-XX-XX-XX-XX-XX-XX-XX-XX-XX-XX

Кодовое положение	Определение	Факультативные варианты
1 Комбинация длин волн	Двойная длина волны	0698=T1064/R980; 5598=T1550/R980; 5564=T1550/R1064; 5531=T1550/R1310; S=Заказное указание
2 Рабочая ось поляризации	Конструкция оси поляризации	B = обе оси работают; F = только медленная ось, быстрая ось блокирована
3 Com & Pass Port Fiber	Тип ПМ-волокна	PM980 / PM1550 / PM1060 / PM1950 / S=Назначение
4 Отражающие портовые волокна	Тип волокна	PM980 / PM1550 / PM1060 / PM1950 / SMF-28E / S=Custom
5 Показатель мощности	Максимальная мощность CW	0L=0.5W; 01=1W; 02=2W; более высокая мощность настраивается
6 Размер упаковки	Размер корпуса	S1=Φ5.5×35 мм; S=размер по заказу
7 Тип свиного хвоста	Защита от волокон	00=голые волокна; 09=900μm свободная трубка
8 Длина волокон	Длина хвоста свиньи	08=0,8 м; 10=1 м; S=Конструкционная длина
9 Тип соединителя	Конечный разъем	FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Custom соединитель

Поддержка обслуживания по заказу

Специальные комбинации длин волн за пределами стандартных серий
Соответствие PM-волокна / одномодового волокна
Продолжительность волокон по заказу, свободная трубка, структура кабеля
Все оптоволоконные разъемы (FC, SC, LC, ST и т.д.)
Высокомощная теплоотводная упаковка для лазера мощностью 10 Вт +
Специальный проект для применения импульсного лазера

6. Размеры

PM-фильтр WDM-поляризация Поддержание WDM-фильтра с ультранизкой потерей вставки высоким коэффициентом вымирания поляризации и комбинациями нескольких длин волн 0

7. Почему выбрать Gezhi Photonics PM Filter WDM?

Профессиональный производитель, специализирующийся на пассивных компонентах из ПМ-волокна уже более года
Строгое тестирование оптической производительности для обеспечения низких потерь и высокой изоляции
Стабильная тепловая производительность для длительного использования на открытом воздухе и в промышленности
Гибкая настройка для волоконно-лазерных, телекоммуникационных и CATV проектов
Конкурентоспособная цена оптовой продажи на заводе для оптовых заказов
Быстрое выполнение заданий и надежная техническая поддержка послепродажного обслуживания
Полный технический лист данных и отчет об испытаниях для каждой партии

8. Часто задаваемые вопросы

Вопрос 1: В чем разница между PM Filter WDM и обычным WDM?

A: PM Filter WDM использует волокно, поддерживающее поляризацию, которое может поддерживать линейное поляризационное состояние света, подходящее для волоконного лазера, оптических систем, чувствительных к поляризации;обычный WDM использует только однорежимные волокна без функции удержания поляризации.

Вопрос 2: Можете ли вы поддерживать высокую мощность выше 10 Вт?

О: Да. Мы разрабатываем упаковки для теплоотводов для высокомощных приложений с мощностью более 10 Вт.

Q3: Предлагаете ли вы индивидуальные модели длины волны?

Если наши стандартные комбинации длины волны не могут удовлетворить ваш спрос, мы можем разработать индивидуальный PM Filter WDM по вашим требованиям.

Вопрос 4: Каково увеличение потерь при добавлении волоконных разъемов?

Ответ: Устройства с разъемами добавят 0,3 дБ потерь при вставке, уменьшат потерю возврата на 5 дБ и снизят соотношение вымирания на 2 дБ по сравнению с версиями с обнаженным волокном.

9.Наша служба

Разработка на заказ, оптовая торговля, заказ образцов, техническая поддержка
