| Brand Name: | GEZHI or OEM |
| Номер модели: | поляризация 1x2,2x2 поддерживая сплавленную муфту |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Payment Terms: | T/T, западное соединение |

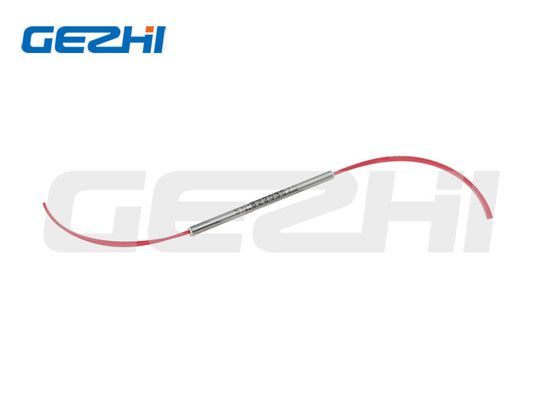

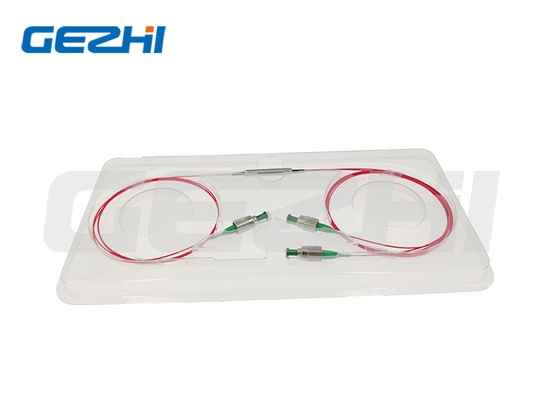

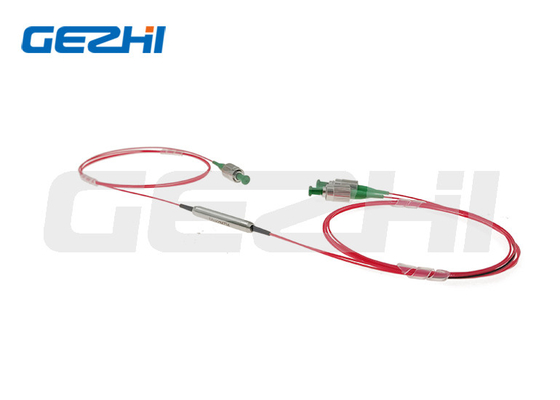

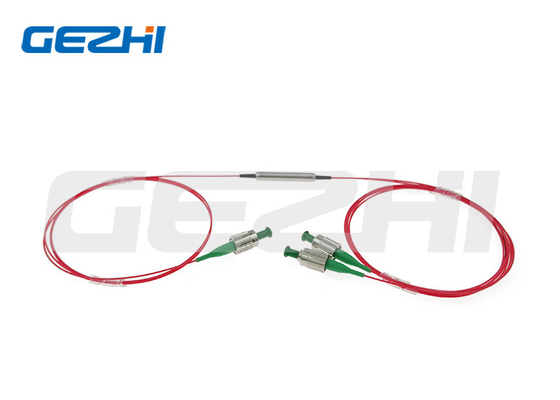

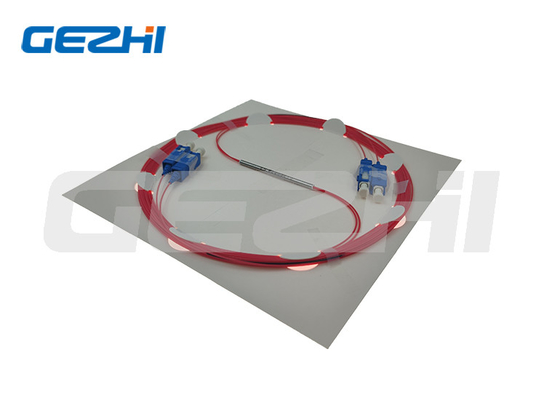

525nm, 630nm, 780nm, 850nm, поляризация 980nm 1x2,2x2 поддерживая сплавленную муфту оптического волокна
Обзор продукта
поляризация 1x2,2x2 поддерживая сплавленную муфту оптического волокна использует уникальное сплавляя волокно метода и поляризации поддерживая для построения поляризации поддерживая сплавленную стандартную муфту (PMC). Соединяя коэффициент смог быть выбран согласно запросу клиента. Он отличает низкой сверхнормальной потерей, небольшим размером и высоким коэффициентом вымирания поляризации. PMC широко использовано для оптически датчиков и оптически гироскопа, оптически усилителя.
Применение
Усилитель волокна
Контроль силы
Оптический инструмент волокна
ОСОБЕННОСТИ
Низкая вносимая потеря
Потеря высокого дохода
Высокий коэффициент вымирания
| Параметры | Блок | Значения | |||||||||||||||
| Тип | / | 1x2 или 2x2 | |||||||||||||||
| Разбивочная длина волны | nm | 525 | 630 | 780 | 850 | 980 | |||||||||||
| Работая диапазон длины волны | nm | ±10 | ±10 | ±15 | ±15 | ±20 | |||||||||||
| Максимальн Избыток Потеря | dB | 1,2 | 0,6 | 0,6 | 0,6 | 0,5 | |||||||||||
| Коэффициент соединения крана | % | 1±0.5%, 5±1.0%, 10±2.0%, и 50% | |||||||||||||||
| Вносимая потеря | dB | IL связал с соединяя коэффициентом | |||||||||||||||
| Коэффициент вымирания | dB | 1x2: ≥20; 2x2: ≥18 | |||||||||||||||
| Потеря возвращения | dB | ≥55 | |||||||||||||||
| Максимальная регуляция силы (CW) | W | 0,1 | 0,1 | 0,5, 1, или 3 | 0,5, 1, или 3 | 0,5, 1, или 3 | |||||||||||
| Нагрузка при испытании на разрыв | N | ≤5 | |||||||||||||||
| Рабочая температура | ℃ | -5~+75 | |||||||||||||||
| Температура хранения | ℃ | -40~+85 | |||||||||||||||
| Размер пакета | mm | φ3x54mm или φ3x60mm | |||||||||||||||
| Соединяя допуск коэффициента | % | 1/99 | 2/98 | 5/95 | 10/90 | 20/80 | 30/70 | 40/60 | 50/50 | ||||||||
| ±0.5 | ±0.6 | ±1.0 | ±1.5 | ±2.0 | ±2.5 | ±3.0 | ±3.5 | ||||||||||
Примечание: 1. муфту сплавленную премьер-министром оба деятельность оси, никакая ось можно преградить; коэффициент вымирания теста дефолта на медленной оси.
Вышеуказанные спецификации для прибора без соединителя, если с соединителем, то IL будет 0.3dB более высоким, возвращенная потеря с уменьшить 5dB и коэффициент вымирания уменьшит 2dB.
2. Для применений наивысшей мощности >10W, мы будем использовать пакет теплоотвода
3. Если применение ИМПа ульс, то пожалуйста быть уверен сообщить нас энергии в импульсе и пиковой силы.
Размеры
Упорядочение информации
PMFBTC-XXXX-XX-XX-X-XX-XX-XX-XX-XX
| ①Длина волны: | 525=525nm; 630=630nm; 780=780nm; 850=850nm; 980=980nm; S=Specify |
| ②Тип конфигурации: | 12=1x2, 22=2x2 |
| ③Соединяя коэффициент: | 50=50/50; 40=40/60; 30=30/70; 20=:20/80; 10=10/90; 01=1/99; S=Specify |
| ④Тип волокна: | PM460-HP; PM630-HP; PM780; PM980; S=Specify |
| ⑤Регуляция силы: | 0L=0.5W; 01=1W; 02=2W |
| ⑥Размеры пакета: | S2=3.0x54mm; S3=3.0x60mm; S=Specify |
| ⑦Тип отрезка провода: | волокно 00=bare; свободная трубка 09=900um |
| ⑧Длина волокна: | 08=0.8m; 10=1m; S=Specify |
| ⑨Тип соединителя: | FA=FC/APC; FP=FC/UPC; SA=SC/APC; SP=SC/UPC; S=Specify |
|
|
| Brand Name: | GEZHI or OEM |
| Номер модели: | поляризация 1x2,2x2 поддерживая сплавленную муфту |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |

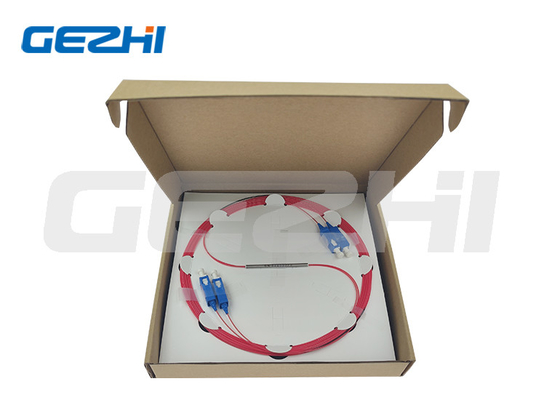

| Подробная информация об упаковке: | Бумажная коробка |
