| Brand Name: | GEZHI or OEM |
| Номер модели: | ПОСЛЕ ПОЛУДНЯ FWDM |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Payment Terms: | T/T, западное соединение |

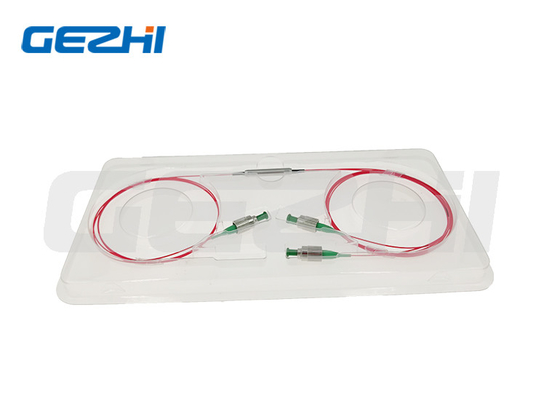

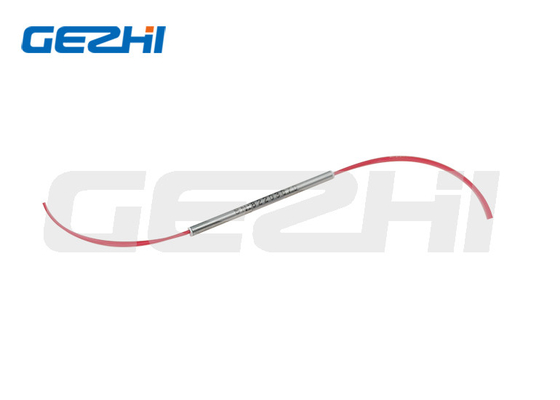

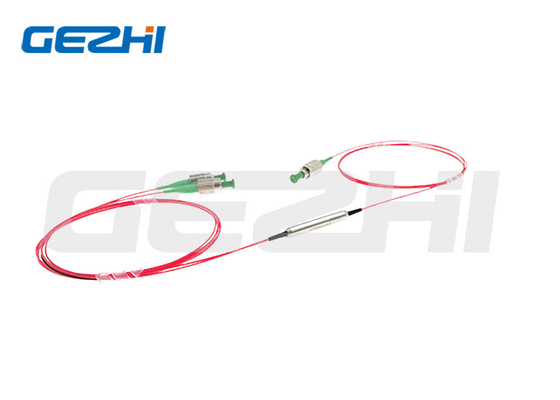

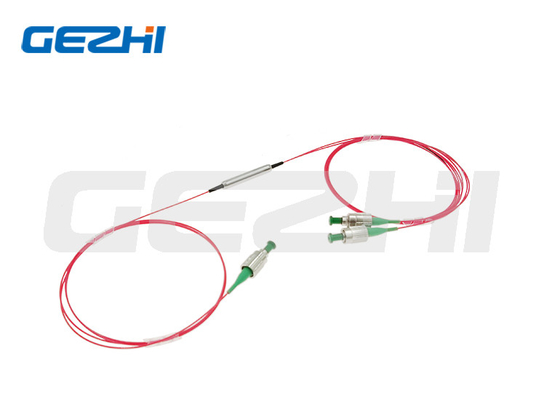

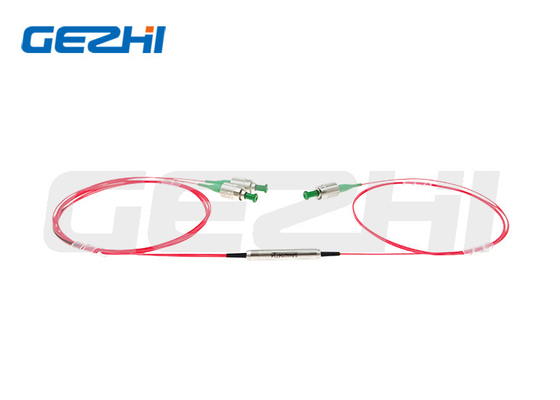

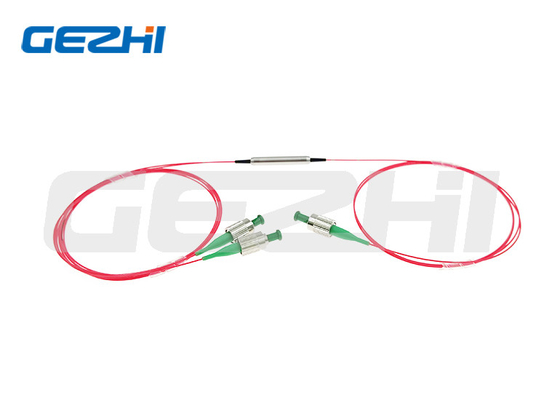

мультиплексор разделения длины волны фильтра поляризации 1x2 поддерживая для системы CATV
Обзор продукта
Серия WDM фильтра поляризации поддерживая обеспечивает передавать по мультиплексу разделения длины волны пока поддерживающ поляризацию сигнала. Премьер-министр FWDM основан на экологически стабилизированном тонком фильме фильтрует технологию и охарактеризован с высоким коэффициентом вымирания, низкой вносимой потерей, и потерей высокого дохода. Они идеальны для высокоскоростных сетей WDM. Серия WDM фильтра поляризации поддерживая обеспечивает передавать по мультиплексу разделения длины волны пока поддерживающ поляризацию сигнала.
Применение
Система CATV
Модуль CWDM/DWDM
Сети EPON/GPON
Особенность
Низкая вносимая потеря
Потеря высокого дохода
Высокие надежность & стабильность
Технические характеристики изделия
| Параметры | Блок | Значения | ||||||
| Тип | - | 1064/980 | 1550/980 | 1550/1064 |
1550/1480
|
2000/1550
|
||
| Длина волны передачи | nm | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 | ||
| Длина волны отражения | nm | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 | ||
|
Максимальная вносимая потеря на 23℃ |
Канал передачи | dB | 0,8 | 0,7 | 0,8 | 0,8 | 0,8 | |
| Канал отражения | dB | 0,6 | 0,6 | 0,6 | 0,6 | 0,8 | ||
| @Reflection Минимальн Передачи Изоляции | dB | 30 | 30 | 30 | 30 | 25 | ||
| @Transmission Минимальн Отражения Изоляции | dB | 15 | 15 | 15 | 15 | 12 | ||
| Максимальн Канал Плоскостность | dB | 0,4 | ||||||
|
Минимальн Вымирание Коэффициент на 23℃ |
Канал передачи | dB | 20 | |||||
| Канал отражения | dB | 18 | ||||||
| Термическая стабильность Максимальн Длины волны | nm/℃ | 0,003 | ||||||
| Максимальная термическая стабильность вносимой потери | dB/℃ | 0,005 | ||||||
| MIN. потеря возвращения на 23℃ | dB | 50 | ||||||
| Максимальн Сила Handling (CW) | mW | 500 | ||||||
| Максимальная нагрузка при испытании на разрыв | N | 5 | ||||||
| Рабочая температура | ℃ | 0~+70 | ||||||
| Температура хранения | ℃ |
-40~+85 |
||||||
С соединителями, IL 0.3dB более высоко, RL 5dB понизить, и ER 2dB более низкое.
Ключ соединителя выровнян для того чтобы замедлять ось.
Размеры
Упорядочение информации
| PMFWDM-1111-23-444-555-67-8-999 | |
| 1111 - Длина волны: | 5506=T1550nm/R1064nm, 0698=T1064nm/R980nm, SSSS=Specified |
| 2 - Тип насоса: | F=Forward, B=Backward |
| 3 - Работая ось для маршрута сигнала: | Деятельность оси B=Both, ось F=Fast преградила |
| 444 - Тип волокна для Com & пропуска: | 001=PM1550, 003=PM980, 045=PM1950, SSS=Specified |
| 555 - Тип волокна для Ref: | 001=PM1550, 003=PM980, 004=Hi1060, 008=SMF-28E, SSS=Specified |
| 6 - Размеры пакета: | 0=φ5.5x35mm, S=Specified |
| 7 - Тип отрезка провода: | 0=bare волокно, трубка 1=900μm свободная |
| 8 - Длина волокна: | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Тип соединителя: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
|
|
