| Brand Name: | GEZHI or OEM |
| Номер модели: | ПОСЛЕ ПОЛУДНЯ CWDM |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Payment Terms: | T/T, западное соединение |

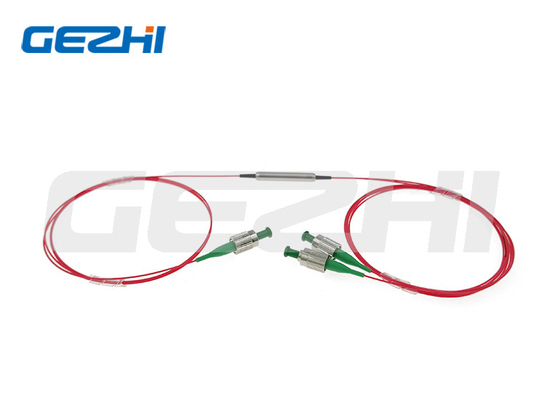

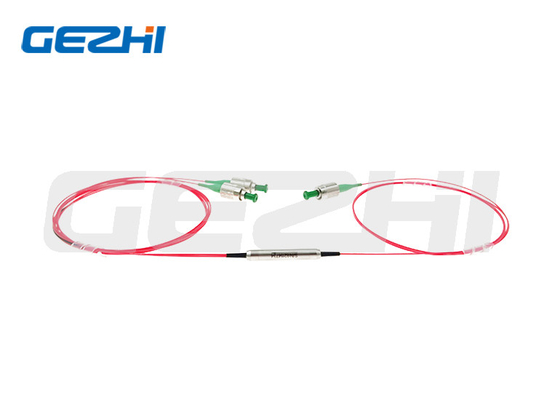

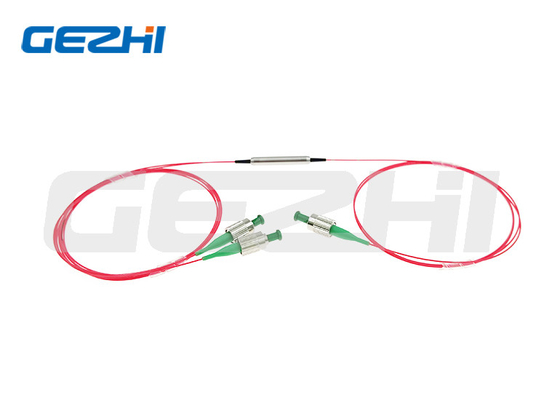

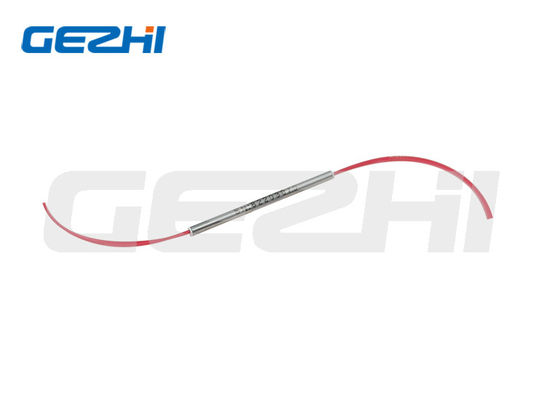

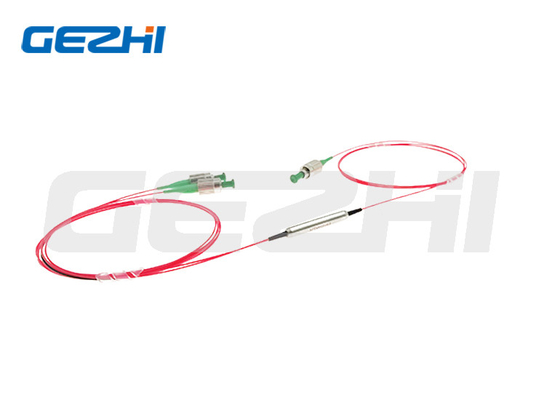

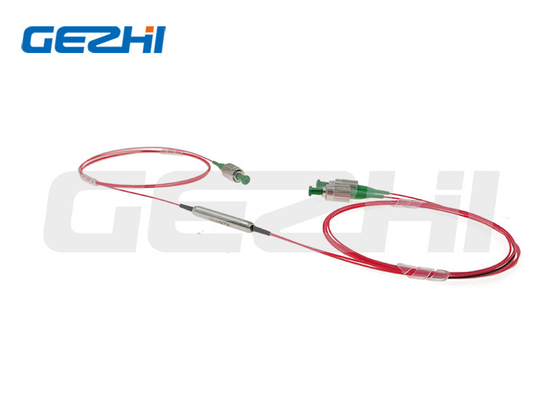

поляризация 1260nm~1620nm поддерживая грубый WDM для сетей CWDM/OADM
Обзор продукта
Поляризация поддерживая фильтр мультиплексора разделения длины волны Corse конструирована и изготовлена к международному стандарту. Приборы используют экологически стабилизированный фильтр тонкого фильма и предварительную технологию упаковки для того чтобы достигнуть широкого passband, низкой вносимой потери, высокой изоляции канала и превосходной экологической стабильности. Их можно использовать индивидуально для того чтобы выполнить одиночный канал для добавления или для того чтобы упасть функции или могут быть каскадированы в последовательность для применений мульти-канала в системах CWDM. Оно также использован для того чтобы преградить вне излишние сигналы шума в системах лазера EDFAs и волокна.
Компоненты охарактеризованы с высокой изоляцией, низкой вносимой потерей, высоким коэффициентом вымирания, превосходной экологической стабильностью и наивысшей мощностью регулируя возможность.
Применение
Система CWDM
Модуль CWDM/OADM
Сети CWDM/OADM
Особенность
Низкие вносимая потеря & изоляция
Потеря высокого дохода
Высокие надежность & стабильность
Широкая ширина передачи
Технические характеристики изделия
| Параметры | Блок | Значения | |
| Разбивочная длина волны | nm | ITU или ITU+1 | |
| Работая длина волны | nm | 1260~1460 или 1460~1620 или 1260~1620 | |
| Космос канала | nm | 20 | |
| @λc Минимальн Канала Ширины полосы частот | nm | ±6.5 | |
| Максимальн Канал Плоскостность | nm | 0,4 | |
| Максимальная вносимая потеря на 23℃ | Канал передачи | dB | 0,6 |
| Канал отражения | dB | 0,4 (1260~1460 или 1460~1620) или 0,6 (1260~1620) | |
| Минимальн Изоляция на 23℃ | Смежный канал | dB | 30 |
| Несмежный канал | dB | 40 | |
| Канал отражения | dB | 12 | |
| MIN. потеря возвращения | dB | 50 | |
| Минимальн Вымирание Коэффициент на 23℃ | dB | 20 | |
| Термическая стабильность Максимальн Длины волны | nm/℃ | 0,003 | |
| Максимальная термическая стабильность вносимой потери | dB/℃ | 0,005 | |
| Максимальн Сила Handling (CW) | mW | 500 | |
| Рабочая температура | ℃ | 0~+70 | |
| Температура хранения | ℃ | -40~+85 | |
С соединителем, IL 0.3dB более высоко, RL 5dB понизить, и ER 2dB более низкое.
Ключ соединителя выровнян для того чтобы замедлять ось.
Размеры
Упорядочение информации
| PMCWDM-11-234-555-67-8-999 | |
| 11 - Разбивочная длина волны: | 27=1270nm или 1271nm,…, 61=1610nm или 1611nm, SS=Specified |
| 2 - Работая длина волны: | Волна F=Full (1260nm~1620nm), h = полволна (1260~1460 или 1460~1620) |
| 3 - Гаван тип: | 3=1x2 |
| 4 - Работая ось для сигнала: | Деятельность оси B=Both, ось F=Fast преградила |
| 555 - Тип волокна: | 001=PM1550, 002=PM1310, SSS=Specified |
| 6 - Размеры пакета: | 0=φ5.5x35mm, S=Specified |
| 7 - Тип отрезка провода: | волокно 0=250μm обнаженное, трубка 1=900μm свободная |
| 8 - Длина волокна: | 0.8=0.8m, 1.0=1m, S=Specified |
| 999 - Тип соединителя: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified |
|
|
| Brand Name: | GEZHI or OEM |
| Номер модели: | ПОСЛЕ ПОЛУДНЯ CWDM |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Подробная информация об упаковке: | Бумажная коробка |
| Payment Terms: | T/T, западное соединение |

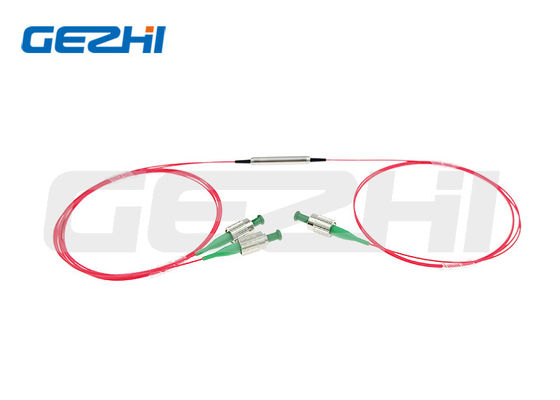

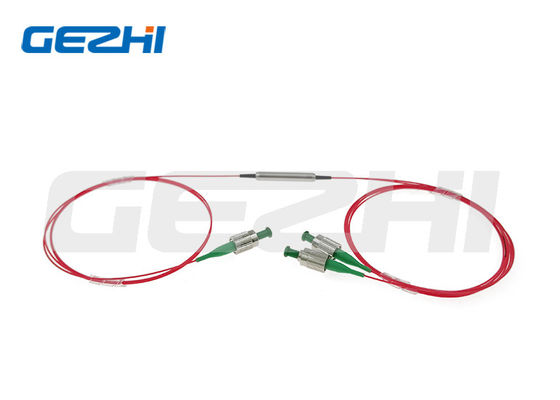

поляризация 1260nm~1620nm поддерживая грубый WDM для сетей CWDM/OADM
