| Brand Name: | GEZHI or OEM |
| Номер модели: | После полудня сплавило WDM |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Payment Terms: | T/T, западное соединение |

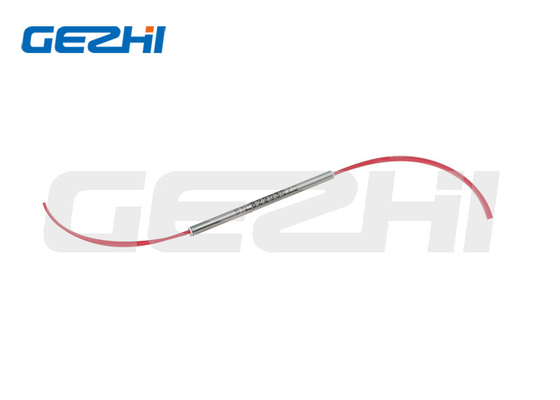

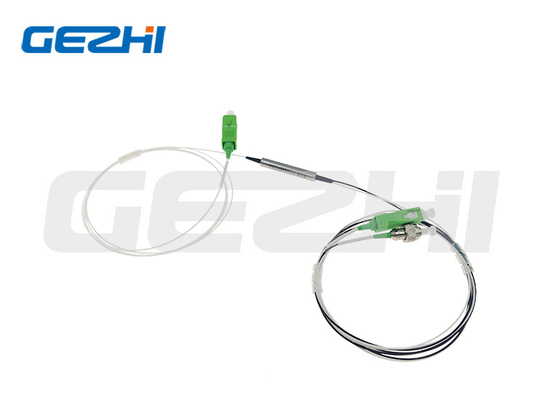

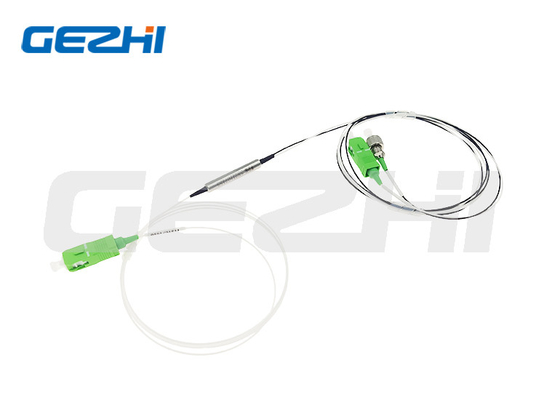

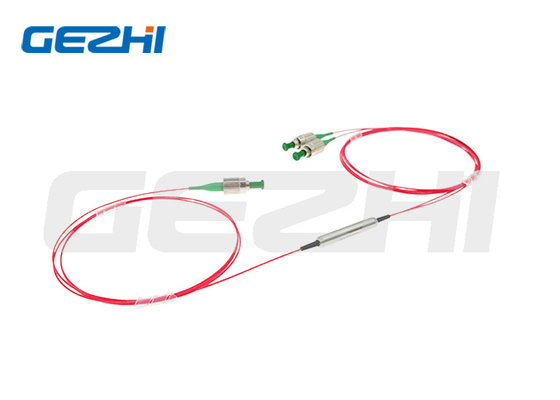

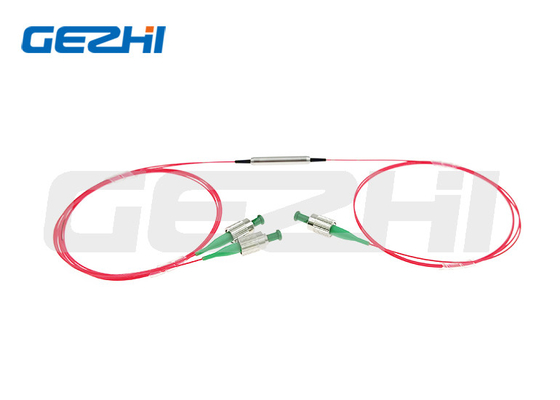

поддержание поляризации 980/1550nm сплавило WDM для датчика волокна
Обзор продукта
Gezhi Photonics использует уникальное сплавляя волокно метода и поляризации поддерживая для построения поляризации 980/1550nm поддерживая сплавленный WDM. Оно отличает низкой сверхнормальной потерей, небольшим размером и высоким коэффициентом вымирания поляризации. После полудня сплавило WDM широко использовано для лазера волокна, оптически датчиков и оптически гироскопа.
Этот продукт можно также использовать для того чтобы передать по мультиплексу другие длины волны. Включая 980/1030 nm (применения пульсированного лазера) и 1064/1550 nm (Эрби-иттербий нагнетая). Низкая мощность (300mW, 500mW) и наивысшая мощность (20W) регулируя доступны. Они идеальны для усилителей волокна поляризации поддерживая, лазеров волокна, и высокоскоростных применений системы коммуникаций и инструментирования.
Применение
Испытывая аппаратуры
Когерентное сообщение
EDFA
Волокно Senso
Особенность
Высокий коэффициент вымирания
Высокая изоляция
Низкая вносимая потеря
Высокие стабильность & надежность
Технические характеристики изделия
| Параметр | Блок | Значение | |||||
| Тип | / | 650/1064 | 980/1064 | 980/1550 | 1064/1550 | 2000/1550 | |
| Работая ширина полосы частот | nm | ±15 | |||||
| Максимальная вносимая потеря на 23℃ | Порт сигнала | dB | 1,0 | 0,8 | 0,7 | 0,7 | 1,2 |
| Порт насоса | dB | 1,0 | 0,8 | 0,7 | 0,7 | 1,2 | |
| Минимальн Вымирание Коэффициент на 23℃ | dB | 18 | 18 | 20 | 20 | 15 | |
| Минимальн Изоляция на 23℃ | dB | 10 | 13 | 18 | 18 | 13 | |
| Размеры пакета | mm | φ3*54 | φ3*70 | φ3*54 | φ3*54 | φ3*60 | |
| Минимальн Направленность | dB | 50 | |||||
| Минимальная возвращенная потеря на 23℃ | dB | 50 | |||||
| Максимальн Оптически Сила (CW) | W | 3 | |||||
| Тип волокна | - | Волокно панды премьер-министра | |||||
| Рабочая температура | ℃ | -5~+75 | |||||
| Температура хранения | ℃ | -40~+85 | |||||
С соединителем, IL 0.3dB более высоко, RL 5dB понизить, и ER 2dB более низкое.
Ключ соединителя выровнян для того чтобы замедлять ось.
Размеры
Упорядочение информации
| PMFUWDM-1111-2-333-45-6-777-8899 (1x2 тип)/PMFUWDM-1111-2-333-45-6-7777-8899 (тип 2x2) | ||
| 1111 - Длина волны: | 65/06=650/1064nm, 9806=980/1064, 9855=980/1550, 0655=1064/1550, SSSS=Specified | |
| 2 - Тип: | 3=1x2, 4=2x2 | |
| 333 - Тип волокна: | 001=PM1550, 003=PM980, 045=PM1950, SSS=Specified | |
| 4 - Размеры пакета: | 0=φ3.0x54mm, 1=φ3.0x60mm, 2=φ3.0x70mm, S=Specified | |
| 5 - Тип отрезка провода: | 0=bare волокно, трубка 1=900μm свободная | |
| 6 - Длина волокна: | 0.8=0.8m, 1.0=1m, S=Specified | |
| 7777 - Тип соединителя: | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=None, S=Specified | |
| 88 - Средняя мощность: | 00=500mW, 01=1W, 03=3W, SS=Specified | |
| 99 - Пиковая сила: | 00=Continuous волна, 01=1kW, 10=10kW, SS=Specified | |
|
|
| Brand Name: | GEZHI or OEM |
| Номер модели: | После полудня сплавило WDM |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |

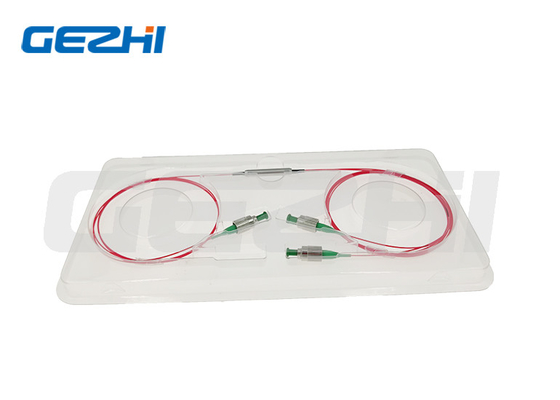

| Подробная информация об упаковке: | Бумажная коробка |
