| Brand Name: | GEZHI or OEM |
| Номер модели: | GZ-MxN-MOS200x |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Delivery Time: | 5-8 дней работы |
| Payment Terms: | T/T, западное соединение |
Обзор матричных оптических коммутаторов для монтажа в стойку

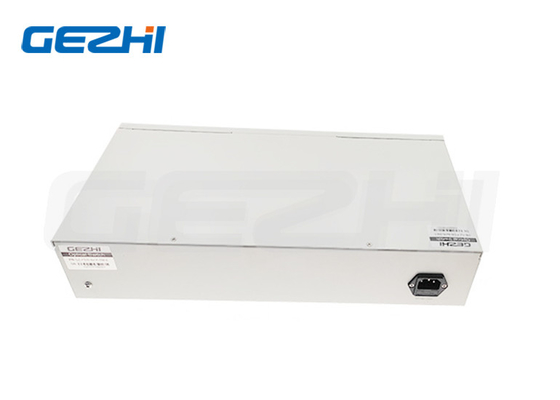

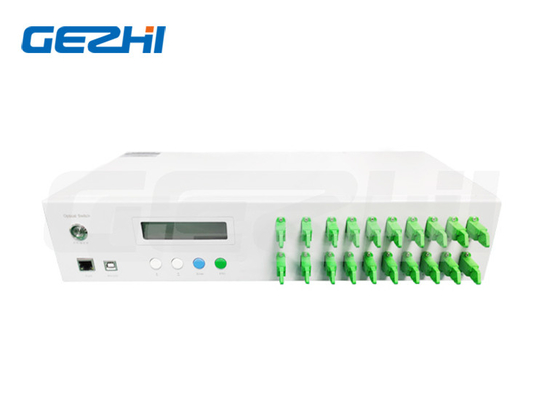

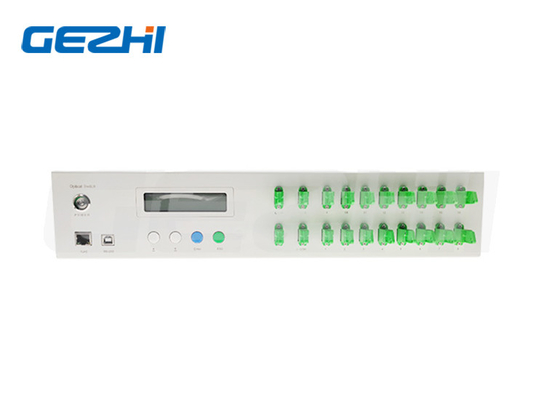

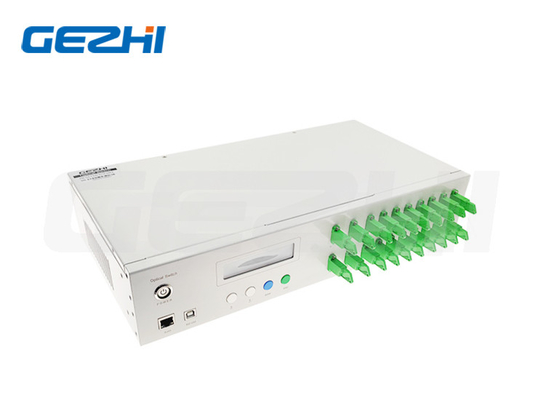

Высокостабильный стоечный оптический коммутатор MxN Matrix для оптической сети
Матричный оптический коммутатор для монтажа в стойку
Матричные оптические коммутаторы — это высокопроизводительные полностью неблокирующие полностью оптические матричные коммутаторы, доступные с количеством портов от 4x4 до 128x128.Он был проверен в самых сложных оборонных приложениях и в полевых условиях проверен в широком спектре коммерческих приложений крупными производителями сетевого оборудования. Они разработаны для удовлетворения самых высоких требований к производительности, безопасности и надежности критически важных приложений с низкими оптическими потерями, низким Требования к мощности и высокая скорость переключения.
Возможна индивидуальная длина волны, тип волокна, входной и выходной каналы.
GEZHI Photonics производит полный спектр матричных оптических переключателей, таких как 2x8, 2x16, 2x64, 4x4, 4x16, 4x32, 8x8, 8x16, 16x16, 20x20......128x128 матричный оптический переключатель и т. д.
Особенности и применение матричного оптического переключателяМонтаж в стойку
Функции
*SerialNet, высокая надежность, высокая стабильность
* Светодиодная панель дисплея.Визуальный дисплей, удобное управление
*Прозрачный сигнал передачи.Высокая стабильность и надежность
*Канал и временной интервал автоматического сканирования можно настроить
*Управление RS232 и дистанционное управление RJ45 Ethernet
Приложения
* ФИТЛ
* Автоматическое измерение
*Система мониторинга и обслуживания кабеля для удаленного мониторинга оптической сети
Технические характеристики матричного оптического переключателяМонтаж в стойку
| Параметр | Единица | 2х4 | 2x8 | 2х12 | 2х16 | 2x24 | 2x32 | 2x64 | 4х4 | 8x8 | 16x16 |
| Диапазон длин волн | нм | 1260~1650 | |||||||||
| Длина волны тестирования | нм | 1310/1550 | |||||||||
| Вносимая потеря | дБ | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,0 | ≤2,0 | ≤2,0 | ≤2,5 |
| Обратные потери | дБ | СМ ≥ 50 | |||||||||
| перекрестные помехи | дБ | ≤-55 | |||||||||
| ПДЛ | дБ | ≤0,05 | |||||||||
| ВДЛ | дБ | ≤0,25 | |||||||||
| TDL | дБ | ≤0,25 | |||||||||
| Повторяемость | дБ | ≤0,02 | |||||||||
| Продолжительность жизни | раз | >107 | |||||||||
| Время переключения | РС | ≤8 (соседний канал) | |||||||||
| Оптическая мощность | мВт | ≤500 | |||||||||
| Соединитель | / | ФК, СК, ЛК, СТ, СМА или подгонянный | |||||||||
| Порт монитора | / | РДЖ45, РС232 | |||||||||
| Рабочий источник питания (штепсельная вилка) | В | Переменный ток: 220 В (50/60 Гц) или постоянный ток: 36 В ~ 72 В | |||||||||
| Рабочая Температура | ℃ | -10~+60 | |||||||||
| Температура хранения | ℃ | -40~+85 | |||||||||
| Монтаж в стойку | мм | Монтаж в 19-дюймовую стойку 1U, 2U, 3U или 4U | |||||||||

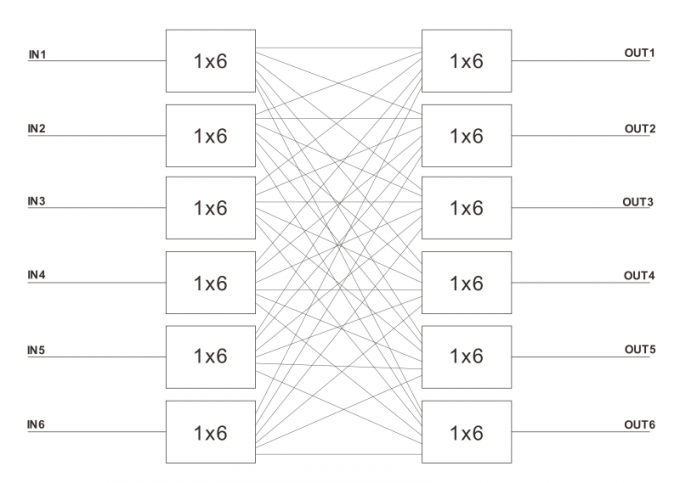

Эскизная карта стоечного оптического коммутатора Matrix
| ОСВ | Режим | Длина волны | Упаковка | Тип волокна | Диаметр волокна | Соединитель |
|
2х4 2x8 2x64 4х16 16x16 20x20 S = вид |
С=СМ М=ММ |
85=850нм 13=1310нм 15=1550нм 85/13=850/1300 13/15=1310/1550нм 460нм 780нм 980нм S=Указать |
1U=1U для монтажа в стойку 2U=2U для монтажа в стойку 3U=3U для монтажа в стойку 4U=4U для монтажа в стойку S=Указать |
М5=50/125 М6=62,5/125 S9=9/125 S105/125 С200/240 S272/300 S365/400 S550/600 S=Указать |
AC=одиночный 85~265В DC = одиночный 36 ~ 72 В АА=двойной 85~265В ДД=Двойной 36~72В AD=AC85~265В+DC36~75В |
00=Нет ФП=ФК/СКП ФА=ФК/БТР СП=СК/СКП СА=СК/БТР ЛП=ЛК/СКП ЛА=ЛК/БТР S=Указать |
|
|
