| Brand Name: | GEZHI or OEM |
| Номер модели: | GZ-MxN-MOS100x |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Delivery Time: | 5-8 дней работы |
| Payment Terms: | T/T, западное соединение |

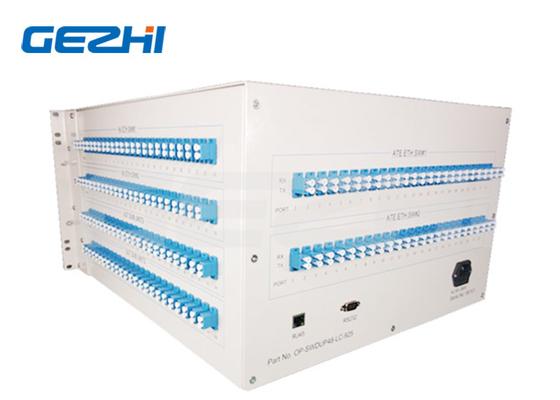

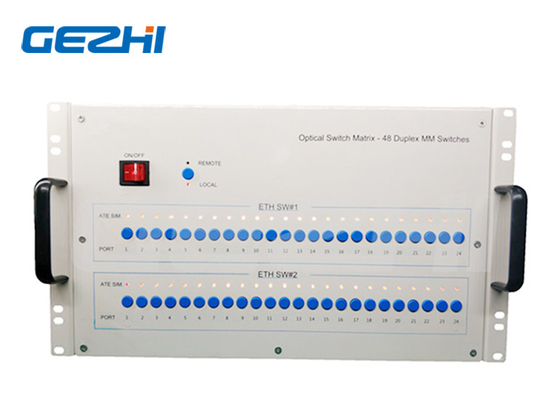

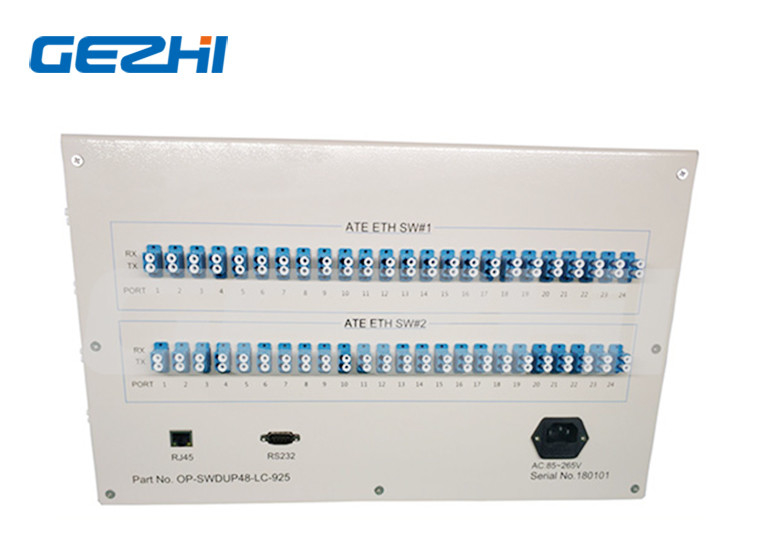

Обзор продукта48*Матричный оптический коммутатор для монтажа в стойку
Rackmount оптического переключателя матрицы 48*2x4 для обслуживания системы
48 шт. 2x4 (D1x2) оптический коммутатор для монтажа в стойку
Этот оптический переключатель является своего рода устройством управления световым путем.воспроизводит путь управления светом и преобразует путь света.48-D1X2-U состоит из 48 частей синхронного переключателя 2x4, комбинаций светового тракта механического оптического переключателя, оптический переключатель управления световым трактом может быть 48 кнопками на панели управления, также может использоваться через последовательный порт RS-232 ближнего действия. режим связи или удаленная связь RJ45 Ethernet, отправив программно-управляемый командный переключатель светового пути, состояние оборудования светового пути зеленым светом, а красный свет показывает световой путь.
Мы можем изготовить индивидуальную длину волны, конфигурацию канала, тип волокна, тип разъема и т. д.
Особенности и применение48*Матричный оптический переключатель 2x4Монтаж в стойку
Функции
SerialNet, высокая надежность, высокая стабильность
Светодиодная панель.Визуальный дисплей, удобное управление
Прозрачный сигнал передачи.Высокая стабильность и надежность
Канал и временной интервал автоматического сканирования можно настроить
Управление по RS232 и дистанционное управление через RJ45 Ethernet
Приложения
ФИТЛ
Автоматическое измерение
Удаленный мониторинг оптической сети
Система мониторинга и обслуживания кабеля
Технические характеристики48*Матричный оптический переключатель 2x4Монтаж в стойку
| Параметр | Единица | 48*2х4 |
| Диапазон длин волн | нм | 1260~1650 или по индивидуальному заказу |
| Длина волны тестирования | нм | 1310/1550 или по индивидуальному заказу |
| Вносимые потери (макс.) | дБ | ≤1,5 |
| Обратные потери | дБ | СМ ≥ 50 |
| перекрестные помехи | дБ | ≤-55 |
| ПДЛ | дБ | ≤0,05 |
| ВДЛ | дБ | ≤0,25 |
| TDL | дБ | ≤0,20 |
| Повторяемость | дБ | ≤0,02 |
| Время переключения | РС | ≤10 (соседний канал) |
| Оптическая мощность | мВт | ≤500 |
| Тип волокна | гм | 9/125 |
| Соединитель | / | ФК, СК, ЛК, СТ, СМА или подгонянный |
| Порт монитора | / | RJ45 и RS232 или по индивидуальному заказу |
| Рабочий источник питания (штепсельная вилка) | В | Переменный ток: 220 В (50/60 Гц) или постоянный ток: 36 В ~ 72 В |
| Рабочая Температура | ℃ | -10~+60 |
| Температура хранения | ℃ | -40~+85 |
| Монтаж в стойку Размеры | мм | 6U: 483x500x267 мм |
Набор инструкцийМатричный оптический коммутатор для монтажа в стойку
| Имя | инструкции | Описывать |
| Установить канал оптического переключателя |
Отправлять: |
Установите канал оптического переключателя 01 в положение ON. , успешно вернулся. |
| Возврат1: |
||
| Отправлять: |
Установите канал оптического переключателя 01 в положение OFF. , успешно вернулся. |
|
| Возврат1: |
||
| Отправлять: |
Установите 48-й канал оптического переключателя в положение ON. , вернулся успешно. |
|
| Возврат1: |
||
| Отправлять: |
Установите 48 оптический канал переключателя в положение OFF, успешно вернулся. |
|
| Возврат1: |
||
| Отправлять: |
Установите все каналы оптического переключателя в положение ON, успешно возвращено. | |
| Возврат1: |
||
| Отправлять: |
Установите все каналы оптического переключателя в положение OFF, успешно возвращено. | |
| Возврат1: |
||
| Запрос канала оптического коммутатора | Отправлять: |
Запрос канала оптического коммутатора успешно возвращен; 1111111111111111: Состояние всех оптических переключателей (0: ВКЛ., 1: ВЫКЛ.). |
| Возвращаться: |
||
|
Установите IP Адрес |
Отправлять: | Установите IP-адрес на 192.168.1.100, успешно возвращено. |
| Возвращаться: |
||
| Запрос IP-адреса | Отправлять: |
Запрос IP-адреса, возвращен успешно 192.168.1.100: IP-адрес до 192.168.1.100 |
| Возвращаться: | ||
| Установите номер порта | Отправлять: |
Установите номер порта на 5000, вернул успех |
| Возвращаться: |
||
| Номер порта запроса | Отправлять: |
Запросить номер порта, возвращено успешно 5000: номер порта до 5000 |
| Возвращаться: |
||
| Установите маску подсети | Отправлять: |
Установите маску подсети на 255.255.255.0, возвращено успешно |
| Возвращаться: |
||
| Маска подсети запроса | Отправлять: | Запрос маски подсети, успешно возвращенный 255. 255. 255.0: маска подсети на 255. 255.255.0 |
| Возвращаться: | ||
| Установите шлюз по умолчанию | Отправлять: |
Настройте шлюз по умолчанию на 192.168.1.1, возвращенный успешно |
| Возвращаться: |
||
|
Запрос шлюза по умолчанию |
Отправлять: |
Запросить шлюз по умолчанию, успешно возвращено 192.168.1.1: шлюз по умолчанию 192.168.1.1
|
| Возвращаться: | ||
| Установите скорость передачи | Отправлять: |
Установите скорость передачи данных на 9600, успешно возвращено |
| Возвращаться: |
||
| Запрос скорости передачи данных | Отправлять: |
Запросите скорость передачи, успешно возвращено 9600: скорость передачи до 9600
|
|
Возвращаться:
|
||
| Перезапуск устройства | Отправлять: |
Настройка устройства перезагружается, успешно вернулся |
| Возвращаться: |
||
| Запрос информации об устройстве | Отправлять: |
Запрос информации об устройстве , успешно вернулся; Модель: 48-2X4-U Диапазон длин волн: 1260 ~ 1650 нм Тип волокна: СМ, 9/125 мкм Разъем: ЛК/УПК Рабочий блок питания : AC: 85 ~ 265 В |
| Возвращаться: | ||
| Версия запроса | Отправлять: |
Запросите версию, успешно вернулся Аппаратная версия: V1.0.1 ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ: V1.0.1 |
| Возвращаться: |
| ОСВ | Режим | Длина волны | Упаковка | Тип волокна | Диаметр волокна | Соединитель |
|
48*2х4 S = вид |
С=СМ М=ММ |
85=850нм 13=1310нм 15=1550нм 85/13=850/1300 13/15=1310/1550нм S=Указать |
1U=1U для монтажа в стойку 2U=2U для монтажа в стойку 3U=3U для монтажа в стойку 4U=4U для монтажа в стойку S=Указать |
М5=50/125 М6=62,5/125 S9=9/125 S105/125 С200/240 S272/300 S365/400 S550/600 S=Указать |
AC=одиночный 85~265В DC = одиночный 36 ~ 72 В АА=двойной 85~265В ДД=Двойной 36~72В AD=AC85~265В+DC36~75В |
00=Нет ФП=ФК/СКП ФА=ФК/БТР СП=СК/СКП СА=СК/БТР ЛП=ЛК/СКП ЛА=ЛК/БТР S=Указать |
|
|
