| Brand Name: | GEZHI or OEM |
| Номер модели: | ГЗ-1х1-МОС100х |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Delivery Time: | 5-8 дней работы |
| Payment Terms: | T/T, западное соединение |

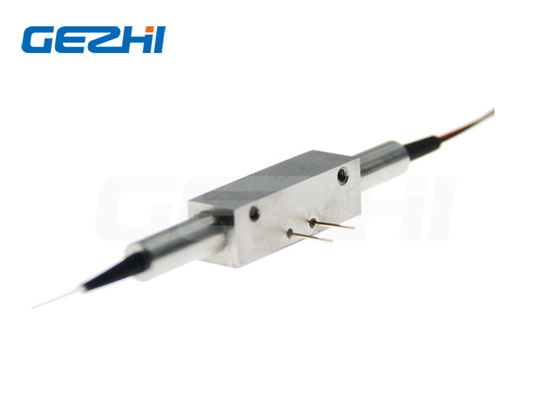

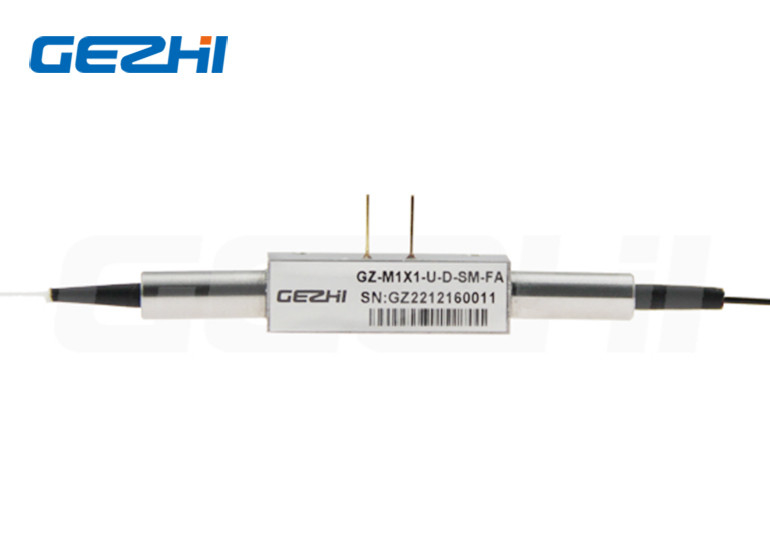

Обзор продукта 1x1 Magneto Optical Switch
1X1 Magneto Optical Switch для системного мониторинга
Магнитооптический переключатель, содержащий: множество оптических компонентов, расположенных по порядку вдоль светового пути, включающих: одноволоконный оптический коллиматор, первый двулучепреломляющий оптический кристалл, узел первой полуволновой пластины, узел вращения поляризации, вторую полуволновую пластину узел, второй двулучепреломляющий оптический кристалл и двойной оптоволоконный коллиматор.
Особенности и применение1x1 магнето оптический переключатель
|
Функции * Высокая скорость переключения * Лучшая долговечность * Высокая надежность * Низковольтный привод * Надежная фиксация |
Приложения *Блокировка оптического канала *Настраиваемое добавление/удаление * Мониторинг системы, тестирование и измерение * Волоконно-оптическая сенсорная система |
Технические характеристики1x1 магнето оптический переключатель
| Параметры | Единица | 1×1 |
| Диапазон длин волн | нм | 1520~1580 |
| Тестовая длина волны | нм | 1550 |
| Вносимая потеря1,2 | дБ | 0,8 |
| Обратные потери | дБ | ≥50 |
| перекрестные помехи | дБ | ≥20 |
| ПДЛ | дБ | ≤0.2 |
| Повторяемость | дБ | ≤±0,01 |
| Рабочее напряжение | В | 2,5 |
| Долговечность | Циклы | ≥ 30 миллиардов |
| Время переключения | мкс | ≤100 |
| Тип переключения | н/д | Запирание |
| Оптическая мощность | мВт | ≤500 |
| Рабочая Температура | ℃ | –5~ +70 |
| Температура хранения | ℃ | -40 ~ +85 |
| Относительная влажность | % | 5 ~ 95 |
| Тип волокна | G657A1 | |
| Измерение | мм | (Д)18x(Ш)7,3x(В)6 |
Оптический маршрут и электричество1x1 магнето оптический переключатель
Двунаправленный
Однонаправленный
Электрический
| Параметр | Единица | |
| Напряжение привода | В | 2,5±10% |
| Ток привода | мА | 160±30% |
| Длительность импульса | мкс | 200~400 |
| СлаямПтсправедливость | Гц | <800 |
| Тип | Тип волокна | Рабочее напряжение | Тестовая длина волны | Тип трубки | Длина волокна | Соединитель |
|
1X1B: Двунаправленный 1X1U: Однонаправленный |
СМ: СМ, 9/125 ИКС: Другие
|
2,5: 2,5В
|
1550: 1550нм ИКС: Другие |
25: 250 мкм 90: 900 мкм ИКС: Другие
|
05: 0,5 м±5см 10: 1,0 м±5см 15: 1,5 м±5см ИКС: Другие |
ООО:Никто ФП:ФК/ПК ФА:ФК/БТР СП:СК/ПК СА:СК/БТР СТП:ST/ПК ЛП:ЛК/ПК Лос-Анджелес:ЛК/БТР ИКС:Другие |
|
|
