| Brand Name: | GEZHI or OEM |
| Номер модели: | GZ-1x1-13/15HH |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Delivery Time: | 2-7 рабочих дней |
| Payment Terms: | T/T, Western Union |

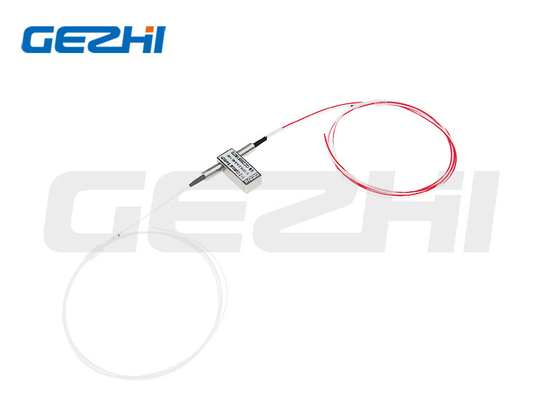

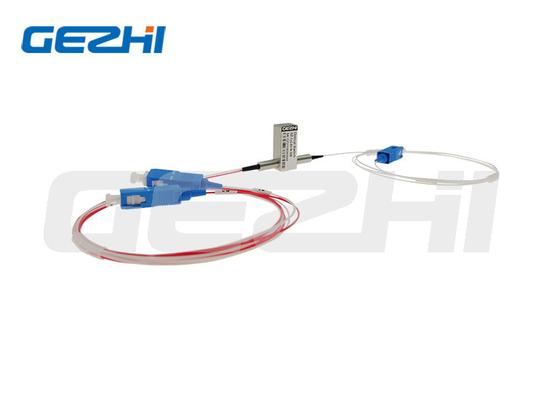

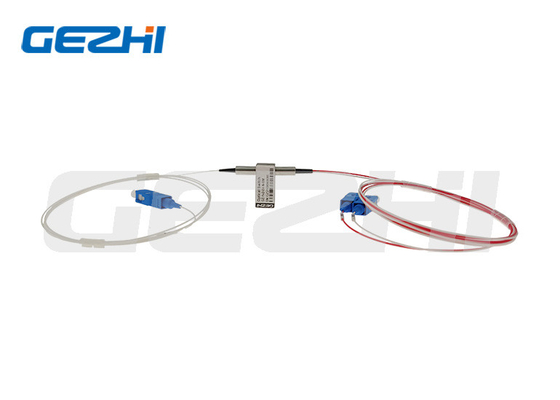

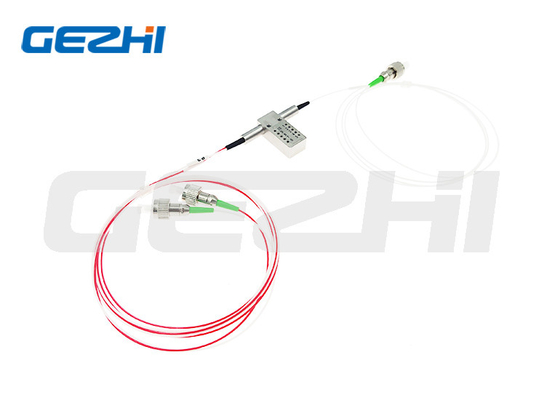

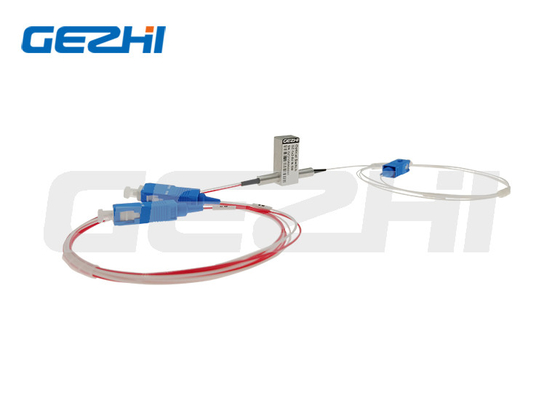

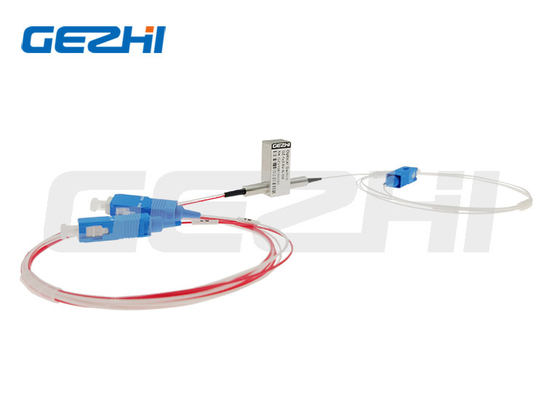

1*2 850/1260nm Модуль механического оптического переключателя
1х2 оптические коммутаторы
Этот оптический переключатель конфигурируется по типу 1x2 с тремя волокнами и двумя состояниями, которыеСоединяет оптические каналы путем перенаправления входящего оптического сигнала в выбранное выходное волокно.Это использует оптомеханическую конфигурацию и активируется с помощью электрического сигнала управленияМеханический оптоволоконный переключатель GEZHI 1x2 обеспечивает высокую надежность и быструю скорость переключения, а также двунаправленную работу.Механический оптический коммутатор из волокон 1x2 - это настоящее решение для коммутации приложений оптической сети.
|
Особенности Устойчивое замыкание
Беспрецедентно низкая стоимость
Низкие оптические искажения Оптический путь без эпоксида
Высокая надежность
|
Заявления Блокировка канала Конфигурируемое добавление/выброс
Мониторинг системы
Инструментация
|
Спецификация
| Параметры | Спецификации | Единица |
| Рабочая длина волны | 1260 ~ 1620 ((SM) | nm |
| Потеря вставки | ≤ 1.0 | ДБ |
| Потеря, зависящая от длины волны | ≤ 0.25 | ДБ |
| Потери, зависящие от поляризации | ≤ 0.05 | ДБ |
| Теплозависимые потери | ≤ 0.20 | ДБ |
| Возвратные потери | SM≥50 | ДБ |
| Переговоры | SM≥55 | ДБ |
| Время переключения | ≤ 8 | мс |
| Повторяемость | ≤±0.02 | ДБ |
| Прочность | ≥ 107 | Времена |
| Рабочее напряжение | 3 или 5 | V |
| Тип переключателя | Незажимание/зажимание | |
| Операционная температура | -20 ~ +70 | °C |
| Температура хранения | -40 ~ +85 | °C |
| Оптическая мощность | ≤ 500 | мВт |
| Размер | 27.0L×12.5W×8.4H | мм |
Пины
| Тип | Оптический маршрут | Электрический привод | Датчик состояния | ||||||
| 1х2 | Пин 1 | Пин 5 | Пин 6 | Пин 10 | Пин 2-3 | Пин 3-4 | Шприц 7-8 | Пин 8-9 | |
| Не зажимается | СОПРЕЧЕНИЕ | - Я... | - Я... | - Я... | - Я... | Закрой. | Открыто | Открыто | Закрой. |
| P1-P2 | V+ | - Я... | - Я... | ГНД | Открыто | Закрой. | Закрой. | Открыто | |
| Застегивание | СОПРЕЧЕНИЕ | - Я... | - Я... | ГНД | - Я... | Закрой. | Открыто | Открыто | Закрой. |
| P1-P2 | V+ | ГНД | - Я... | - Я... | Открыто | Закрой. | Закрой. | Открыто | |
Информация о заказе
GZ-1×2-13/15
| Режим | Длина волны | Тип напряжения | Модель управления | Тип волокна | Диаметр волокна | Длина волокна | Коннектор |
| S=SM M=MM |
85=850 нм 13=1310 нм 15=1550 нм 13/15=1310/1550 нм X= прочие |
3=3В 5=5В |
L=Замыкание N=незажимание |
5=50/125 6=62,5/125 9=9/125 X= прочие |
25=250um 90=900м 20=2,0 мм 30=3,0 мм X= прочие |
1=1m 2=1,5 м X= прочие |
0=Ничего X= прочие |
Похожие продукты
Морская перевозка
Частые вопросы
Вопрос 1:Можно заказать образец? Каков ваш MOQ?
|
|
