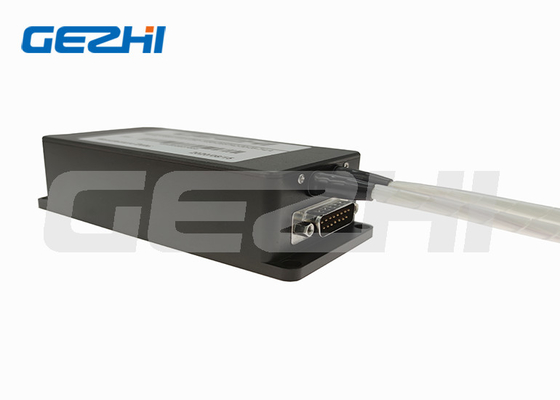

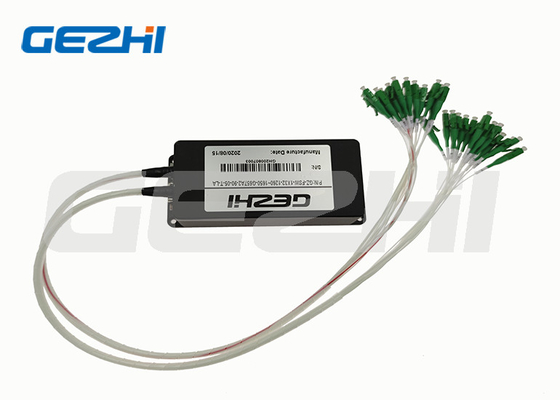

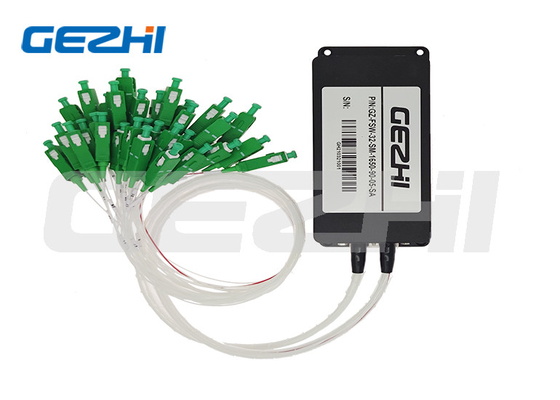

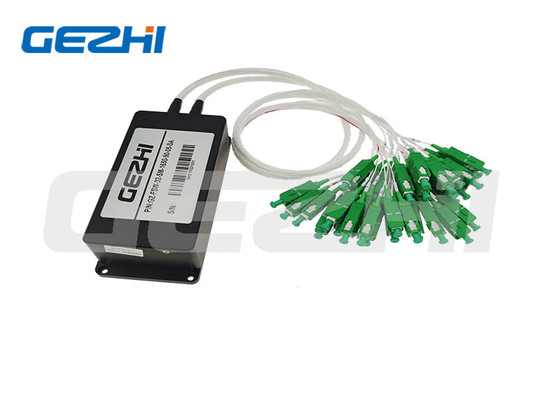

1x32 многоканальный оптоволоконный переключатель одномодный и многомодный оптический переключатель

Name: 1x32 многоканальный оптоволоконный переключатель одномодный и многомодный оптический переключатель
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: OSW-1x32
Price: Подлежит обсуждению USD
Availability: InStock

Brand Name:	Gezhi or OEM
Номер модели:	OSW-1x32
МОК:	1 шт.
цена:	USD >= 1 pieces $25
Delivery Time:	7 дней
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Подробная информация

Product Description

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS,ISO9001

Использование:

Монитор системы

Сеть:

TCP, IP, POE, GPRS, Wi-Fi

Длина волны:

1260-1650nm

Гарантийный срок:

3 года

Порт:

1x32

Напряжение:

5v или 12V

Упаковывая детали:

внутренняя коробка, коробка

Поставка способности:

1000 часть/частей в день

Выделить:

Многоканальный оптоволоконный переключатель

1x32 оптоволоконный переключатель

Product Description

Описание продукта

1x32 многоканальный однорежимный и многорежимный оптический переключатель

Любая конфигурация 1xN, любой тип волокна, широкополосная рабочая длина волны,1x32 Многоканальный оптический коммутатор - это своеобразное оборудование для управления световым путем, может реализовать многоканальное переключение светового пути оптического волокна.используется для многоканального мониторинга волоконных волоконКроме того, он также используется в системе испытаний оптического волокна для оптического волокна и его компонентов,Система испытаний наружных кабелей и мониторинга оптических датчиков с несколькими портами.

Особенность

1. своего рода функциональный компонент, с возможностью переключения оптического маршрута.

2. 1 входные и N выходные волокна порты, которые избирательно передает, перенаправляет,

3...или блокирует оптическую энергию в волоконно-оптической линии.

4. двунаправленный и может использоваться в направлении 1xN или Nx1.

5. предназначенные для использования в оптоволоконных сетях связи и приборах измерения.

1x32 многоканальный оптоволоконный переключатель одномодный и многомодный оптический переключатель 0

Спецификация

Параметр	Единица	1х4	1х8	1х12	1х16	1х24	1х32	1х64	1х128
Диапазон длины волны	nm	1260 ~ 1650 гг.
Испытание длины волны	nm	1310/1550
Потеря вставки (типичная)	ДБ	0.5	0.5	0.5	0.5	0.5	0.5	0.5	1.0
Потеря вставки (макс.)	ДБ	≤ 0.8	≤ 0.8	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.2
Возвратные потери	ДБ	SM ≥ 50
Прослушивание	ДБ	≤ 70
PDL	ДБ	≤ 0.05
WDL	ДБ	≤ 0.20
TDL	ДБ	≤ 0.20
Повторяемость	ДБ	≤ 0.02
Продолжительность	Времена	>107
Время переключения	мс	≤10 (соседний канал)
Оптическая мощность	мВт	≤ 500
Режим управления	/	TTL или настраиваемый
Операционная температура	°C	-10 ~ +55
Температура хранения	°C	-40 ~ +85
Тип модуля Размеры	мм	135х64х32				135х60х37		184х78х66	184х156х66

Информация о заказах OSW-XxX-X-XX-X-XX-XX-XX-XX

ОСЗ

Режим

Длина волны

Пакет

Тип волокна

Диаметр волокна

Длина волокна

Коннектор

1х4

1х8

1х16

1х32

1х64

1х128

S=Спецификация

S=SM

M=MM

85=850 нм

13=1310 нм

15=1550 нм

85/13=850/1300

13/15=1310/1550 нм

S=Уточнить

B=Металлическая коробка

S=Уточнить

M5=50/125

M6=62,5/125

S9=9/125

S=Уточнить

25=250um

09=900um

S=Уточнить

05=0,5 м

10=1,0 м

S=Уточнить

00=Ничего

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

LP=LC/UPC

LA=LC/APC

S=Уточнить

Конфигурации PIN

Мужской разъем DB-9 (1xN≤16)

Мужской разъем DB-9
Пин No.	В / О	Сигнал	Описание
1	Ввод	D0	D0~D3 - это выбор канала. Bit0~Bit3,D0 - низкий, D3 - высокий.
2	Ввод	D1
3	Ввод	D2
4	Ввод	D3
5	Ввод	Перезагрузка	TTL, Низкий уровень перезагрузки на канал 0. Высокий уровень означает, что биты выбора канала эффективны.
6	Выходи.	Готовый	TTL, Ready (высокий = не готов, низкий = готов)
7	Выходи.	Ошибка	TTL, Ошибка или неисправность (высокий = ошибка, низкий = отсутствие ошибки)
8	Сила	ГНД	Земля
9	Сила	ВКК	5.0±5% ВДК питание (максимум 500 мА)

Мужской разъем DB-15 (1xN≤128)

Мужской разъем DB-15
Пин No.	В / О	Сигнал	Описание
2	Ввод	D0	D0~D5 - это выбор канала Bit0~Bit4,D0 низкий, D4 высокий
3	Ввод	D1
4	Ввод	D2
5	Ввод	D3
6	Ввод	D4
10	Ввод	D5
11	Ввод	Перезагрузка	TTL, Низкий уровень перезагрузки на канал 0. Высокий уровень означает, что биты выбора канала эффективны.
7	Выходи.	Готовый	TTL, Ready (высокий = не готов, низкий = готов)
8	Выходи.	Ошибка	TTL, Ошибка или неисправность (высокий = ошибка, низкий = отсутствие ошибки)
1,9	Сила	ГНД	Земля
12	Сила	VCC1	5.0V±5% мощности двигателя VDC (максимум 950mA)
15	Сила	VCC2	5.0V±5% ВДС Мощность цепи привода ((50mA)
13,14		NC	NC

Морская перевозка

1x32 многоканальный оптоволоконный переключатель одномодный и многомодный оптический переключатель 4

Вопрос 1:Можно заказать образец? Каков ваш MOQ?

A1:Заказ на образцы приветствуется для проверки качества.MOQ, образец 1pcs доступен.Также приемлемы смешанные образцы.

Вопрос 2: Каково время выполнения?

О2: Обычное время выполнения поставки составляет около 1 недели.Для большого количества и специальных продуктов, пожалуйста, проверьте время с нашим представителем продаж.Но у нас есть запасы некоторых продуктов,Можно отправить через 1-3 дня после получения оплаты.

Вопрос 3:Какие условия оплаты?

A3: Срок оплаты: T/T, Paypal,Вестерн Юнион,наличные платежи, ALI и т.д.

Q4: Сколько времени гарантии?
A4: 3 года гарантии.

Q5: Могу ли я использовать наш собственный логотип, этикетку и упаковку?
A5: Да, мы можем предоставить OEM-сервис, который в соответствии с вашими требованиями, дизайн продуктов этикетка, логотип, PN, SN, пакет.
