| Brand Name: | Gezhi or OEM |
| Номер модели: | 2x4-TTL |
| МОК: | 1 шт. |
| цена: | USD >= 1 pieces $400 |
| Delivery Time: | 7 дней |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Описание продукта

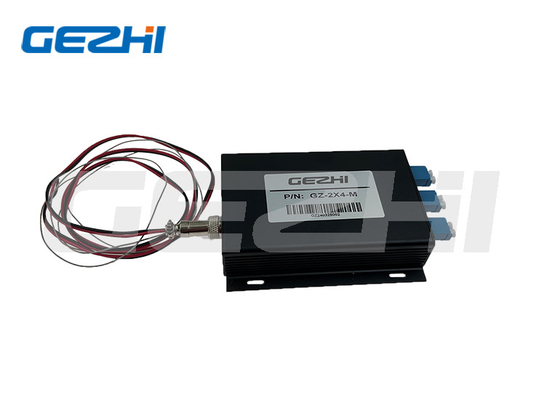

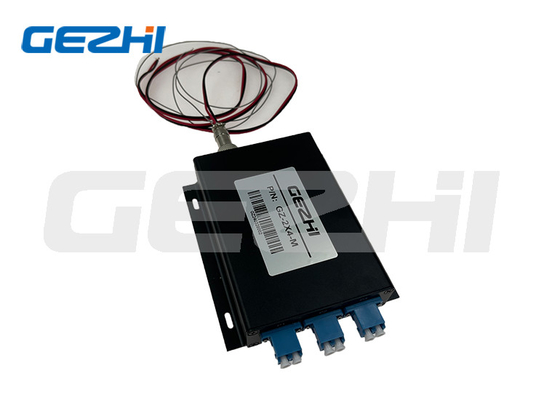

2х4 оптоволоконный коммутатор 1260~1650nm TTL Control Optical Switch
2x4 оптический переключатель - это своего рода устройство управления световым путем, устройство управления световым путем и преобразования светового пути. Играет важную роль в приложениях оптической связи.Оптический переключатель в основном используется в оптической системе передачи мультиплекса мониторинга, LAN как свет / световой детектор автоматического обмена и многоточечного динамического мониторинга системы в оптических датчиков оптического тестирования системы для оптических волокон, оптических устройств,испытание кабеля сетевой и полевой инженерии;Оптическое устройство с регулируемым. С модулем управления интерфейсом RS-232 с кнопками, можно через ПК программное обеспечение для выбора оптического пути модуля.
Железные материалы
1Непревзойденная низкая стоимость
2Низкие оптические искажения
3Высокая изоляция.
4Высокая надежность
5.Оптический путь без эпоксида
6.Кнопка управления переключателем светового пути
Заявления
1.Ринговая сеть
2.Удаленное наблюдение в оптической сети
3Испытание оптоволоконного компонента
Спецификации
| Параметр | Значения параметров |
|
Модель
|
GZ-FSW-2X4 |
| Потеря вставки | Тип:0Максимально 0,5 дБ:10,0 дБ |
| Диапазон длины волны | 1260 ~ 1650 нм |
| Пробная длина волны | 1310/1550 нм |
| Тип волокна | SM, 9/125um ((SMF-28) |
| Возвратные потери | ≥ 50 дБ |
| Прослушивание | ≥ 70 дБ |
| PDL | ≤ 0,05 дБ |
| WDL | ≤ 0,25 дБ |
| TDL | ≤ 0,25 дБ |
| Повторяемость | ≤ 0,02 дБ |
| Продолжительность | ≥ 10 |
| Время переключения | 8 мс (соседний канал) |
| Оптическая мощность | ≤ 500 мВт |
| Коннектор | LC/PC |
| Режим управления | TTL |
| Рабочее энергоснабжение | 5В/100 мА |
| Операционная температура | -40 °C до +85 °C |
| Размер | (L) 104,0×(W) 120×(H) 28±0,2 мм |
Размер
Подключатель P1: общий канал оптического переключателя
Подключатель P2: канал 1 оптического коммутатора
Подключатель P3: оптический переключатель канала 2"
Светодиод 1: светодиод питания
Сигнал 2: Сигнал 1 канала, свет включен, чтобы указать, что P1 проходит через P2
индикаторный свет 3: индикаторный свет канала 2, свет включен, чтобы указать, что P1 проходит через P3
GX12-3:1 - +5V, 2 - GND, 3 - пин управления (высокий: P1-P2, низкий: P1-P3)
Оптический маршрут
Рисунок
Вопрос 1:Можно заказать образец? Каков ваш MOQ?
|
|
