Модуль защиты оптической линии 1260 ~ 1650 нм с управлением RS-232 и соединителем LC / UPC для защиты волокон

Name: Модуль защиты оптической линии 1260 ~ 1650 нм с управлением RS-232 и соединителем LC / UPC для защиты волокон
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-OLP-M-LP
Price: 520.00 USD
Availability: InStock

Наименование марки:	GEZHI or OEM
Номер модели:	GZ-OLP-M-LP
МОК:	1pc
цена:	US$480/US$560
Условия оплаты:	Т/Т, Вестерн Юнион

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS,ISO9001

Имя:

Модуль Olp

Диапазон длин волн:

1260 ~ 1650NM

Режим управления:

РС-232

Разъем:

ЛК/СКП

Упаковывая детали:

Бумажная коробка

Поставка способности:

5000 штук в месяц

Выделить:

Модуль защиты оптических линий LC/UPC

Модуль защиты оптической линии 1650 нм

Модуль защиты оптических линий RS-232

Описание продукта

1260~1650 нм модуль защиты оптической линии с последовательным портом RS-232

Оптический модуль защиты волоконно-оптической линии GZ-OLP-M-LP обеспечивает автоматическое переключение световых путей между основным и резервным оптическими волокнами. Этот модуль непрерывно отслеживает оба волоконных пути и автоматически переключается на резервное волокно, когда сигнал основного волокна падает ниже установленного порога, или обратно на основное волокно, когда резервный сигнал выходит из строя. Поддерживает связь через последовательный порт RS-232 для настройки и мониторинга состояния.

Основные характеристики

Низкие вносимые потери при высокой стабильности
Мониторинг в реальном времени уровней оптической мощности основного и резервного волокон
Автоматическое переключение основного/резервного волокна
Поддержка связи через последовательный порт RS-232

Схема работы

Технические характеристики

Параметр	Значения
Модель	GZ-OLP-M-LP
Вносимые потери	≤1.5 дБ
Диапазон длин волн	1260~1650 нм
Значение переключения оптической мощности	-10 дБм, -15 дБм, -20 дБм, -25 дБм, -30 дБм, -35 дБм (1550 нм)
Точность	±5%
Срок службы	≥ 10⁷
Тип волокна	9/125 мкм
Разъем	LC/UPC
Режим управления	RS-232
Состояние при отключении питания	Фиксация
Рабочий источник питания	DC: 5 В/500 мА
Рабочая температура	0 ~ +50℃
Температура хранения	-10℃ ~ +70℃
Размер продукта	(Д)104.0 * (Ш)120 * (В)28 ± 0.2 мм

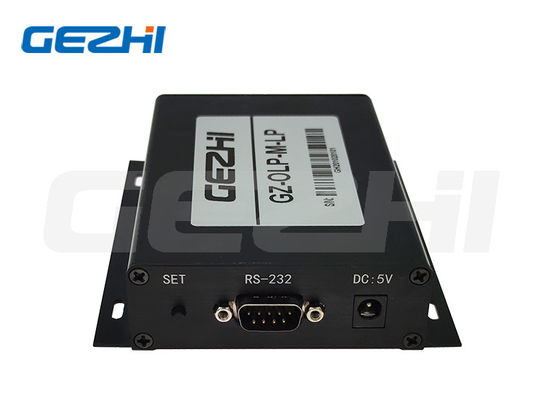

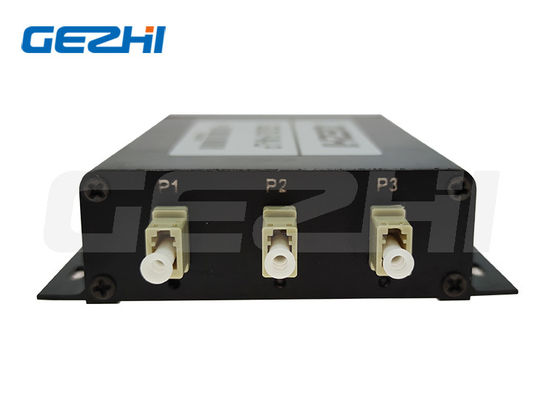

Описание панели

Разъем 1: Разъем оптического волокна (общий порт)
Разъем 2: Разъем оптического волокна (основное волокно)
Разъем 3: Разъем оптического волокна (резервное волокно)
Индикатор 1: Зеленый = активно основное волокно; Красный = активно резервное волокно
Индикатор 2: Зеленый = основной сигнал волокна в норме; Красный = неисправность основного сигнала волокна
Индикатор 3: Зеленый = резервный сигнал волокна в норме; Красный = неисправность резервного сигнала волокна

Кнопка SET: Ручное переключение между основным и резервным волокном
RS-232: Интерфейс последовательной связи
Питание: Интерфейс питания (5 В/500 мА)

Настройки по умолчанию

RS-232: Скорость передачи: 9600; Биты данных: 8 бит; Стоповый бит: 1 бит; Бит четности: НЕТ
Значение переключения оптической мощности: -35 дБм
Кнопка SET: Позволяет ручную настройку

Определение контактов RS-232

Контакт	Название	Описание
1	NC	Не подключено
2	RXD	Приемный терминал
3	TXD	Передающий конец
4	NC	Не подключено
5	GND	Земля
6-9	NC	Не подключено
