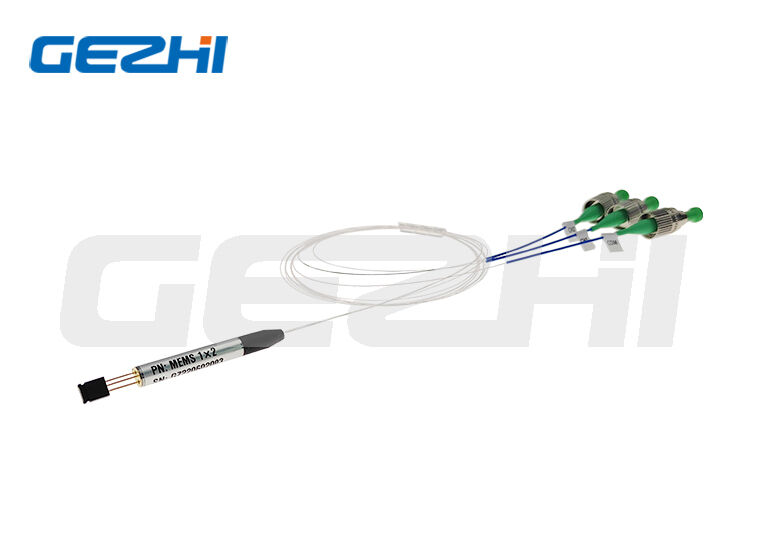

1×N MEMS оптический переключатель∙ Single Mode & Multi Mode MEMS оптоволоконный переключатель - Gezhi Photonics

1×N MEMS оптический переключатель∙ Single Mode & Multi Mode MEMS оптоволоконный переключатель - Gezhi Photonics

Наименование марки:	GEZHI or OEM
Номер модели:	МЭМС-Д-
МОК:	1 шт.
цена:	US$188-US$688
Срок поставки:	2-3 недели

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS,ISO9001

Документ:

Тип разъема:

ФК/СК/ЛК...

Время переключения:

≤8 мс

Вносимая потеря:

1×2 ≤0,8 дБ; 3≤N≤8 ≤1,0 дБ; 17≤N≤32 ≤1,5 дБ; 33≤N≤64 ≤1,7 дБ;

Управляющее напряжение:

≤60 В

Максимальная оптически сила:

≤500mw

Рабочая температура:

-20℃ ~ +85℃

Упаковывая детали:

Бумажная коробка

Поставка способности:

2000 шт в месяц

Описание продукта

Высокопроизводительное 1×N MEMS оптическое устройство переключателя

Введение продукта

Gezhi Photonics 1×N MEMS Optical Switch - это миниатюрный компонент коммутации волоконного MEMS, предназначенный для волоконной связи, сети PON, оптической приборостроения и систем мониторинга сети.Этот оптический переключатель MEMS обеспечивает один режим (максимум 1 × 64 канала) и многорежимный (максимум 1 × 16 каналов) две серии, с ультра компактным цилиндрическим корпусом, быстрой скоростью переключения, низкой потерей вставки,Отличная производительность потери, зависящая от длины волны/тепловой/поляризации, и сверхдлинный срок службы до 10 миллиардов переключателей.

Ключевые особенности

1Ультра компактная цилиндрическая структура	Две спецификации размеров: Φ5,5×42мм (N≤7 каналов), Φ6,0×47мм (8≤N≤64 каналов), небольшое количество компактных оптических модулей
2Сверхбыстрое время переключения	Время переключения ≤8 мс, мгновенное переключение оптического пути для защиты сети в режиме реального времени
3Низкая потеря вставки	Дизайн для различных количеств каналов, однорежимный 1×2 только ≤0,8dB потеря вставки
4Индекс оптической консистенции	WDL≤0,3dB, TDL≤0,3dB, PDL≤0,1dB, повторяемость ≤±0,05dB, стабильная передача сигнала
5Высокая изоляция и потеря возврата	Потеря возврата ≥ 50 дБ (один режим), переходный звук ≥ 45 ~ 50 дБ, эффективно избегать переходного звука оптического сигнала
6Слишком долгий срок службы.	Прочность ≥10 млрд циклов переключения, стабильная длительная эксплуатация
7.Приспособляемость к широкой эксплуатационной среде	Рабочая температура: -20°C ~ +85°C, температура хранения: -40°C ~ +85°C, влажность 5% ~ 95% RH
8.Мод переключения без замыкания, напряжение управления ≤ 60 В, максимальная оптическая мощность подшипника 500 мВт

Заявления

Полностью применимо к отраслям оптической связи и оптических испытаний, основные сценарии:

Сеть оптического доступа PON
Автоматическое переключение защиты волоконной линии
Оптические испытательные приборы и лабораторное испытательное оборудование
Система мониторинга в режиме реального времени оптоволоконной сети
Маршрутизация оптического сигнала, многоканальное распределение оптического сигнала

Спецификации производительности

Оптический коммутатор MEMS однорежима 1×N (N ≤ 64)

Параметр	Единица	Технический индекс
Рабочая длина волны	-	O-диапазон (1290 ~ 1330 нм), L+-диапазон (1625 ~ 1650 нм)
Потеря вставки	ДБ	1×2 ≤0,8;3≤N≤8 ≤1,0;17≤N≤32 ≤1,5;33≤N≤64 ≤1.7
WDL	ДБ	≤ 0.3
TDL	ДБ	≤ 0.3
PDL	ДБ	≤ 0.1
Возвратные потери	ДБ	≥ 50
Прослушивание	ДБ	2≤N≤32 ≥50;33≤N≤64 ≥45
Повторяемость	ДБ	≤±0.05
Время переключения	мс	≤ 8
Механическая долговечность	Времена	≥10000,000,000
Управляющее напряжение	V	≤ 60
Переключение режима	-	Незажимание
Максимальная оптическая мощность	mW	≤ 500
Операционная температура	°C	-20 ~ +85
Температура хранения	°C	-40 ~ +85
Рабочая влажность	% RH	5 ~ 95
Размер	мм	N≤7: Φ5.5×42;8≤N≤64: Φ6.0×47

Многорежимный оптический коммутатор MEMS 1×N (N ≤ 16)

Параметр	Единица	Технический индекс
Рабочая длина волны	nm	850±30, 1310±30
Потеря вставки	ДБ	N≤12 ≤1,0;13≤N≤16 ≤1.2
WDL	ДБ	≤ 0.3
TDL	ДБ	≤ 0.4
PDL	ДБ	≤ 0.2
Возвратные потери	ДБ	≥ 30
Повторяемость	ДБ	≤±0.05
Время переключения	мс	≤ 8
Механическая долговечность	Времена	≥10000,000,000
Управляющее напряжение	V	≤ 60
Переключение режима	-	Незажимание
Максимальная оптическая мощность	mW	≤ 500
Операционная температура	°C	-20 ~ +85
Температура хранения	°C	-40 ~ +85
Рабочая влажность	% RH	5 ~ 95
Размер	мм	N≤7: Φ5,5×42;8≤N≤16: Φ6,0×47

Оптический путь и механическое измерение

1×N MEMS оптический переключатель∙ Single Mode & Multi Mode MEMS оптоволоконный переключатель - Gezhi Photonics 0

Оптический маршрут: общий порт (COM) одноволоконный вход, переключение на любой из N выходных каналов
Размер жилья
- Небольшие размеры (N≤7): Φ5,5×42mm, 3Pin управляющая вывеска: Pin1=GND, Pin2=X, Pin3
- Большие размеры (8≤N≤64): Φ6.0×47mm, 5Pin управляющая вывеска: Pin1=GND, Pin2=X, Pin3=Y
Цилиндрическая металлическая оболочка, с выходящим хвостовым волокном, совместимая с различными волокнистыми соединителями

Информация о заказах и модельный код

Формат модели кода: MEMS-D-[канал]-[длина волны]-[тип волокна]-[диаметр волокна]-[длина волокна]-[коннектор]

Код канала:	02=1х2, 04=1х4, 08=1х8, 16=1х16
Код длины волны	85=850нм, 13=1310нм, 14=1490нм, 15=1550нм, 1625=1625нм, 1650=1650нм, 13/15=двойной 1310/1550нм
Тип волокна:	5=50/125μm, 6=62.5/125μm, 9=9/125μm, X=Конструкционное волокно
Диаметр волокна:	25=250μm покрытие, X= по заказу
Длина волокна:	05=0,5 м, 10=1,0 м, X=Длина по заказу
Коннектор:	00=Ничего, FP=FC/PC, FA=FC/APC, SP=SC/PC, SA=SC/APC, LP=LC/PC, LA=LC/APC

Пример: MEMS-D-16-15-9-25-10-LA → 1×16 однорежимный 1550nm, 9/125 волокна, 250μm покрытие, 1m волокна, LC/APC соединителя

Часто задаваемые вопросы

Вопрос 1: Для чего используется оптический коммутатор 1 × N MEMS?

A: Наш MEMS 1×N волоконный переключатель в основном используется для доступа к сети PON, защиты волоконной связи, оптических испытательных приборов и мониторинга волоконной сети,для реализации автоматического переключения маршрутизации многоканальных оптических сигналов.

Вопрос 2: Какой максимальный канал вашего одномодного оптического коммутатора MEMS?

О: Версия с одним режимом поддерживает до 1×64 каналов; версия с несколькими режимами - максимум 1×16 каналов.

Вопрос 3: Это MEMS оптический выключатель с блокировкой или без блокировки?

Ответ: Все наши серии MEMS-D используют режим переключения без замыкания, напряжение управления ≤60V.

Вопрос 4: Сколько раз можно переключать оптический выключатель MEMS?

Ответ: Механическая долговечность достигает ≥10 миллиардов циклов переключения, длительный срок службы для непрерывного промышленного использования.

Q5: Какие соединители волокна можно настроить?

A: Поддержка FC, SC, LC PC / APC соединителей, голые волокна без соединителя также являются опциональными.

Производитель: Gezhi Photonics Co., Ltd.

Профессиональный поставщик оптического коммутатора MEMS, оптоволоконного соединителя, оптических пассивных компонентов для глобальной индустрии волоконной связи.www.gezhiphotonics.com
