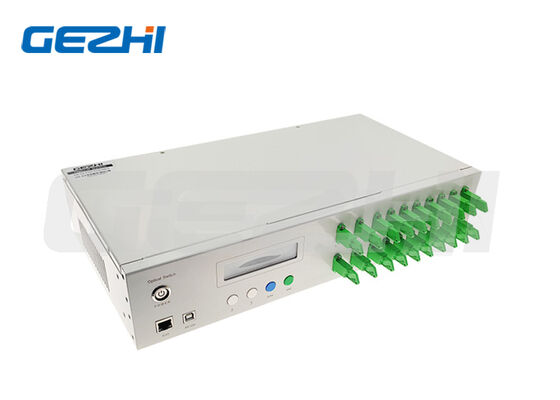

Gezhi MEMS MxN оптический переключатель матрица принимает интегрированный дизайн кремниевого MEMS чипа, поддерживающий двунаправленную передачу оптического сигнала, конфигурируемый как M × N или N × M структура маршрутизации сигнала.Спецификации канала варьируются от мини 4×4 до крупномасштабной матрицы 256×256, встроенная CMOS/TTL совместимая схема привода, независимым управлением каждого оптического канала.

Раковой переключатель MEMS проходит строгие испытания надежности длительной службы, широко используется в телекоммуникациях, аэрокосмической промышленности, автоматическом измерении волокон, FTTH,дистанционный мониторинг оптических кабелей и другие сценарии высокого спроса на оптическую связь.

• Стабильная система управления SerialNet, сверхвысокая долгосрочная стабильность и надежность

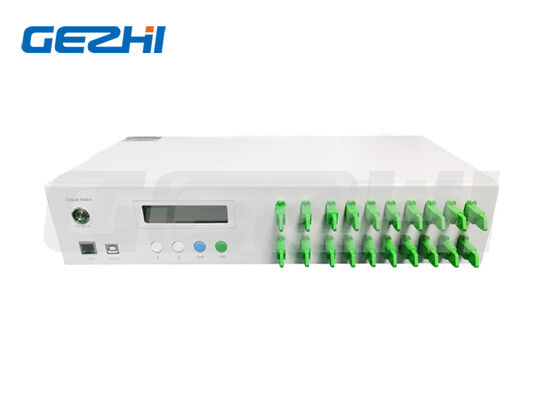

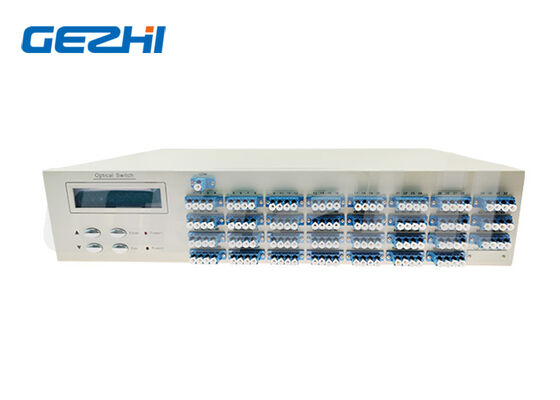

• Встроенная передняя панель LCD с визуальным отображением данных в реальном времени, физическая кнопка
• Полная прозрачная передача оптического сигнала, низкая потеря, зависящая от длины волны
• Поддержка автоматического сканирования канала, настраиваемый интервал сканирования и диапазон канала начала/конца

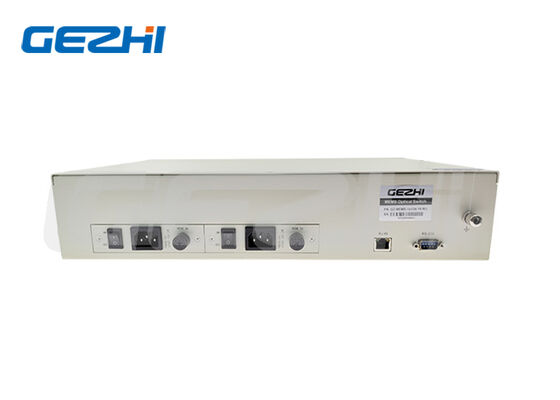

• Двойные интерфейсы управления: RS232 серийный порт + RJ45 Ethernet удаленное управление сетью
• Ключи панели с блокировкой и функция блокировки канала для предотвращения неисправности
• Широкий диапазон температуры и влажности, адаптивность промышленного класса

• Коннектор волокна: FC, SC, LC, ST, SMA или на заказ
• Порт связи: RJ45 + RS232, доступный пользовательский интерфейс

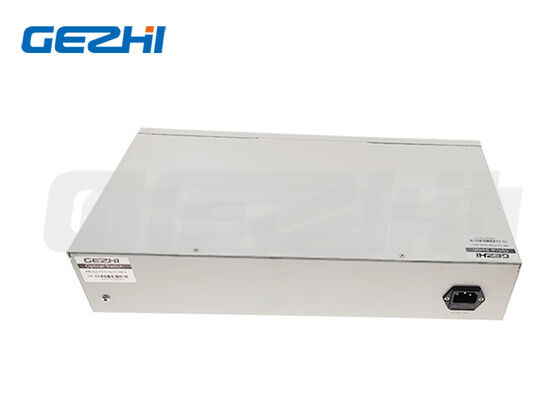

• Электроснабжение: AC 220V ((50/60Hz) / DC 36V ~ 72V; Двойной AC / DC необязателен
• Рабочая температура: -10°C ~ +60°C
• Температура хранения: -40°C ~ +85°C
• Рабочая влажность: 5% ~ 95% неконденсирующая
• Размер стойки: 1U ((483×230×44,5 мм, ≤16 каналов), 2U ((483×230×89 мм, ≤32 каналы), 3U/4U/специализированная стойка

• Баудовый коэффициент необязательно: 1200, 2400, 4800, 9600, 19200, 57600, 115200 (по умолчанию 19200)
• Протокол управления: пользовательский набор последовательных команд, начинающийся с <, заканчивающийся >, код команды с большими буквами
• Способы управления: локальная работа с кнопкой LCD, серийное управление RS232, дистанционный мониторинг RJ45 Ethernet

• Испытания сетей доступа оптического волокна FTTH / FITL
• Система автоматического измерения оптических волокон
• Дистанционное наблюдение в реальном времени оптической сети
• Система мониторинга и обслуживания оптического кабеля в режиме онлайн
• Исследования и испытания телекоммуникационного оборудования
• Коммутация оптических коммуникаций в аэрокосмической отрасли
• Многоканальное маршрутизация оптического сигнала центра обработки данных
• Оптический инструмент для переключения сигналов с несколькими путями

Формат кода заказа:MEMS-MxN-X-XX-X-XX-XX-XX-XX-XX

• Матричная шкала MxN: 4×4 /8×8 /16×16 /32×32 /64×64 /128×128 /на заказ
• Мод волоконного канала: S=Single Mode ((SM), M=Multi Mode ((MM)
• Длина волны: 85=850nm, 13=1310nm, 15=1550nm, 85/13 двойная длина волны и т.д.
• Пакет на стойке: 1U/2U/3U/4U/по заказу
• Спецификация ядра волокна: M5=50/125, M6=62.5/125, S9=9/125
• Электроснабжение: одночасовой переменный ток, одночасовой постоянный ток, двойной переменный ток, двойной постоянный ток, гибридный переменный ток + постоянный ток
• Коннектор волокна: FC/UPC, FC/APC, SC/UPC, SC/APC, LC/UPC, LC/APC, без соединителя

• Большое покрытие матрицы до 256×256, поддержка индивидуального многоканального размера
• Ультранизкие потери при вставке, высокий изоляционный перекрестный звук, отличные показатели оптической передачи
• Двунаправленная передача сигнала, гибкое переключение расположения M×N/N×M
• Двойной дистанционный управляющий RS232+Ethernet, поддержка дистанционного бесконтрольного мониторинга
• Промышленный дизайн с установкой на стойке, стандартный 19-дюймовый шкаф совместим
• 10 миллиардов раз переключается срок службы, стабильная долгосрочная непрерывная работа
• Местная визуальная работа с ЖК + дистанционное программное обеспечение с двойным управлением, удобная отладка
• Полный сервис на заказ: длина волны, разъем соединителя, размер стойки, источник питания, интерфейс

О: Стандартные модели включают 4×4, 8×8, 16×16, 24×24, 32×32, 64×64, 128×128, максимум до 256×256 матриц, доступны спецификации канала.

Ответ: Три режима управления: 1. локальная работа физической кнопки LCD; 2. верхнее управление компьютером серийного порта RS232; 3. удаленное управление сетью RJ45 Ethernet.

Ответ: Да. Внутренний MEMS оптический переключатель поддерживает двунаправленную оптическую передачу, может использоваться в качестве матрицы M × N или N × M по мере необходимости.

Ответ: Прочность переключения достигает ≥10 миллиардов раз, что подходит для долгосрочных сценариев испытаний непрерывного автоматического сканирования.

A: Поддержка дистанционного блокирования ключей и блокировки каналов через серийный порт, после блокировки передняя панель не может переключать каналы вручную.
