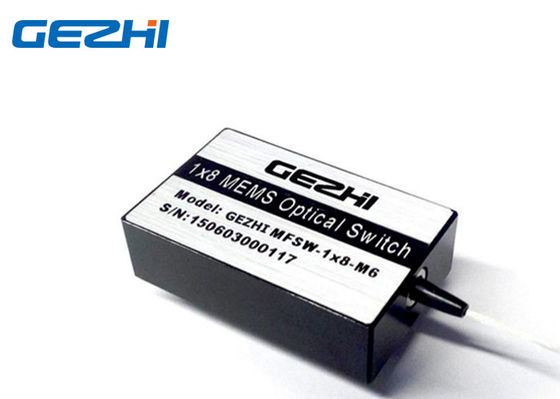

Оптическое волокно Мулти канала мини 1кс8 1550нм МЭМС переключает

Name: Оптическое волокно Мулти канала мини 1кс8 1550нм МЭМС переключает
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: GZ-MMS-1x8
Price: 535.00 USD
Availability: InStock

Наименование марки:	GEZHI or OEM
Номер модели:	GZ-MMS-1x8
МОК:	1ПК
цена:	Подлежит обсуждению
Delivery Time:	2-7 дней работы
Условия оплаты:	Т/Т, западное соединение

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE RoHS ISO9001

Название продукта:

MEMS Оптический Переключатель

Канал:

1кс8

Длина волны:

1310&1550нм

Контролируйте тип:

TTL / I2C или TTL / RS232

Соединитель:

ЛК/УПК

Применение:

Сети ДВДМ

Упаковывая детали:

2пкс в пене с пластиковой коробкой

Поставка способности:

60000пкс в месяц

Выделить:

переключатель 1550нм МЭМС оптически

Переключатель МЭМС опто механический

опто механический переключатель 1кс8

Описание продукта

Мини оптическое волокно 1кс8 МЭМС переключает переключатель Микро-Электро-механических систем оптически

Переключатели оптического волокна ГЭЗХИ 1кс8 используют обломок систем (MEMS) Микро-Электро-Мечнайкал. Этот канал предложения оптически переключателя мулти до 24порт. с быстрым временем переключения, высококачественные особенности. Эти все-оптически переключатели двухнаправленны и могут быть использованы в или направление 1ксН или Нкс1.

Особенности

Небольшой пакет

Основание на технологии МЭМС
Высокая стабильность, высокая надежность

Не-запирать на задвижку
свободный от Эпоксидн на оптически пути

Применения

Сети ДВДМ
Монитор канала
НИОКР в лаборатории
Конфигурируемое ОАДМ

Спецификация

Параметры	Блок	ГЗ-ФСВ-МЭМС-1×Н (Н≤24)
Диапазон длины волны	нм	СМ	ММ
Диапазон длины волны	нм	1310±20 или 1550±20 или 1625±20	850±20 или 1310±20 или 1550±2
Длина волны теста	нм	1310 / 1550/1625	850 / 1310/1550
Ввод Лосс1, 2	дБ	1,0 (ТИП) 1,2 (МАКС) Н≤16 1,2 (ТИП) 1,8 (МАКС) Н≤24	0,8 (ТИП) 1,0 (МАКС) Н≤8 1,0 (ТИП) 1,5 (МАКС) Н≤12
Возвращенное Лосс1,2	дБ	≥40	≥25
Кроссталк1	дБ	≥50	≥30
ВДЛ	дБ	≤0.3
ПДЛ	дБ	≤0.15
Повторимость	дБ	≤±0.05
Электропитание	В	5~12
Стойкость	Циклы	≥109
Переключите время	госпожа	≤20
Сила передачи	мВ	≤500
Рабочая температура	℃	-5~+70
Температура хранения	℃	-40~+85
Размер	мм	(Напечатайте а) 39,1 (л) кс 24,7 (в) кс 11 (х) ±0.2
Размер	мм	(Тип б) 65 (л) кс 24,7 (в) кс 11 (х) ±0.2
Примечание: 1. В пределах рабочей температуры и СОП. 2. Исключая соединителей.

Штыревая идентификация

МС1

Пин	Имя	Описание	И/О	спецификация	Блок
1	НК	Не соединенный
2	ВКК	Электропитание	В	5~12	ВДК
3	/STROBE	Сигнал строба, падая Активе края	В	ТТЛ
4	ГНД	Земля	В
5	Д0	Входной сигнал Дата0	В	ТТЛ
6	Д1	Входной сигнал Дата1	В	ТТЛ
7	Д2	Входной сигнал Дата2	В	ТТЛ
8	НК	Не соединенный
9	ТСД	РС232 передают	ВНЕ	ТТЛ
10	РСД	РС232 получают	В	ТТЛ
11	ГНД	Земля	В
12	НК	Не соединенный
13	Д3	Входной сигнал Дата3	В	ТТЛ
14	/RESET	Возврат оборудования, логики Активе низко	В	ТТЛ

МС2

Пин	Имя	Описание	И/О	спецификация	Блок
1	НК	Не соединенный
2	ВКК	Электропитание	В	5~12	ВДК
3	НК	Не соединенный
4	ГНД	Земля	В
5	А0	АдресА0 и²к	В	ТТЛ
6	СДА	И²данного пок	ИН/ОУТ	ТТЛ
7	СКЛ	Часы и²к	В	ТТЛ
8	НК	Не соединенный
9	НК	Не соединенный
10	НК	Не соединенный
11	ГНД	Земля	В
12	НК	Не соединенный
13	А1	АдресА1 и²к	В	ТТЛ
14	/RESET	Возврат оборудования, логики Активе низко	В	ТТЛ

Данные по заказа

ГЗ-ММС-1кс8-кс-кс-кскс-кскс-кс

Режим

Канал

Длина волны

Тип волокна

Длина волокна

Соединитель

Контролируйте тип

ММС=Мини

Переключатель МЭМС

1ксН

Определите н, где Н≤24

85=850нм
13=1310нм
15=1550нм
13/15=1310/1550нм
С=Отерс

1=СМФ-28

С=Кустомизед

05=0.5М

10=1.0м

С=Отерс

НК=Ноне

ФП=ФК/УПК

ФА=ФК/АПК

СП=СК/УПК

СА=СК/АПК

ЛП=ЛК/УПК

ЛА=ЛК/АПК

1=ТТЛ/И2К

2=ТТЛ/РС232
