| Brand Name: | GEZHI or OEM |
| Номер модели: | GZ-MxN-MOS100x |
| МОК: | 1pc |
| цена: | Подлежит обсуждению |
| Delivery Time: | 5-8 дней работы |
| Payment Terms: | T/T, западное соединение |

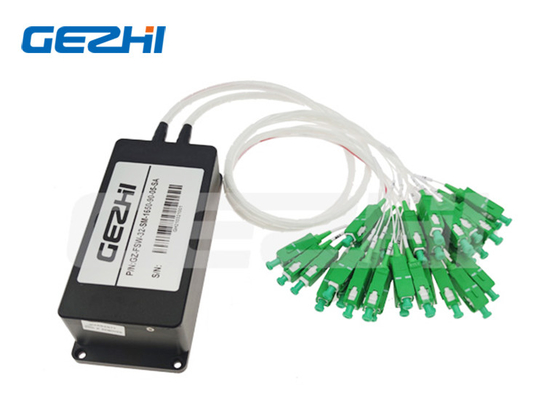

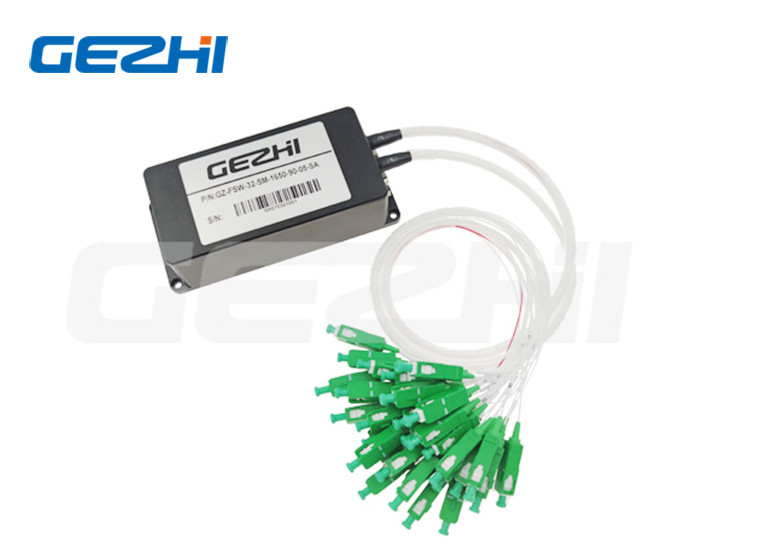

Обзор матричного оптического коммутатора MxN
2x16 3x16 4x4 4x16 8x8 Матричный оптический переключатель для мониторинга системы
Матричный оптический переключатель
Волоконно-оптические коммутаторы Matrix MXN обеспечивают одновременное соединение между M входами и N выходными волокнами в полностью неблокирующей, полностью оптической конфигурации кросс-коммутации.Оптические матричные коммутаторы GEZHI MxN полезны для добавления резервирования в оптическую сеть или для совместного использования ресурсов в приложениях для испытаний и измерений.Этот матричный волоконно-оптический коммутатор доступен в любом размере MxN до 128x128.
Этот матричный оптоволоконный переключатель разработан компанией GEZHI Photonics Co., Ltd.Оптоволоконный коммутатор Matrix с высокоскоростным и высокопроизводительным оптоволоконным коммутатором позволяет любому количеству M входных волокон подключаться к любому количеству N выходных волокон полностью неблокирующим образом.Его с настроенным каналом MxN как 2x16, 3x16, 4x4, 4x16, 8x8, 16x16, 18x18, 32x32 любого размера до 128x128 матричный волоконно-оптический коммутатор.
Особенности и области применения матричного оптического переключателя MxN
|
Функции
|
Приложения
|
Технические характеристики матричного оптического переключателя MxN
| Параметр | Единица | 2х4 | 2x8 | 2х12 | 2х16 | 2x24 | 2x32 | 2x64 | 4х4 | 8x8 | 16x16 |
| Диапазон длин волн | нм | 1260~1650 | |||||||||
| Длина волны тестирования | нм | 1310/1550 | |||||||||
| Вносимая потеря | дБ | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,5 | ≤1,8 | ≤1,8 | ≤2,0 | ≤1,8 | ≤1,8 | ≤1,8 |
| Обратные потери | дБ | СМ ≥ 50 | |||||||||
| перекрестные помехи | дБ | ≤-70 | |||||||||
| ПДЛ | дБ | ≤0,05 | |||||||||
| ВДЛ | дБ | ≤0,25 | |||||||||
| TDL | дБ | ≤0,25 | |||||||||
| Повторяемость | дБ | ≤0,02 | |||||||||
| Продолжительность жизни | раз | >107 | |||||||||
| Время переключения | РС | ≤8 (соседний канал) | |||||||||
| Оптическая мощность | мВт | ≤500 | |||||||||
| Режим управления | / | ТТЛ или индивидуальные | |||||||||
| Рабочая Температура | ℃ | -10~+55 | |||||||||
| Температура хранения | ℃ | -40~+85 | |||||||||
| Тип модуля Размеры | мм |
135x 64x32 |
220x 204x48 |
220x 204x48 |
220x 204x48 |
220x 204x78 |
220x 204x78 |
300 x 300 x 120 |
173x 71x20 |
300x 300 x 80 |
300 x 300 x 120 |
Чертеж матричного оптического переключателя 2x32
| ОСВ | Режим | Длина волны | Упаковка | Тип волокна | Длина волокна | Соединитель |
|
2х4 2x32 4х4 4х16 6x36 8x8 16x16 32x32 S = вид |
С=СМ М=ММ |
85=850нм 13=1310нм 15=1550нм 85/13=850/1300 13/15=1310/1550нм S=Указать |
М=модуль S=Указать |
М5=50/125 М6=62,5/125 09=9/125 S=Указать |
05=0,5 метра 10=1,0 метр |
ФП=ФК/СКП ФА=ФК/БТР СП=СК/СКП СА=СК/БТР ЛП=ЛК/СКП ЛА=ЛК/БТР S=Указать |
|
|
